Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Выключателя Управления Отопителем. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (HTR-IG)

ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ № 3

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ № 3 – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ № 3 – БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ)

ОПИСАНИЕ

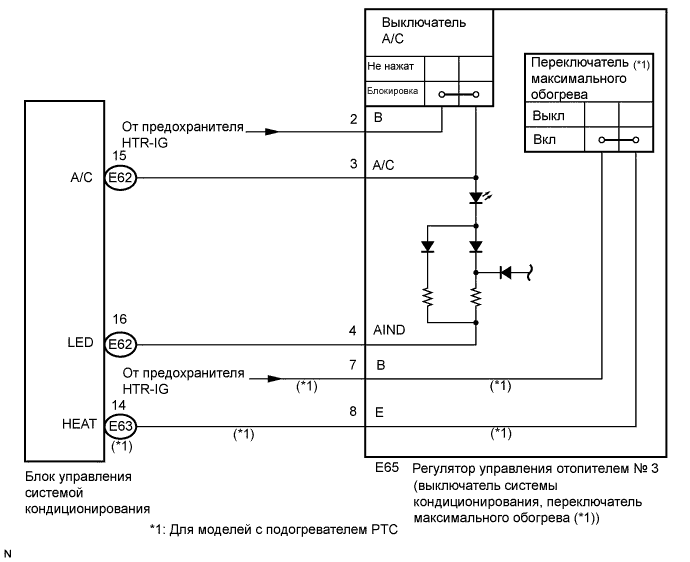

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Извлеките предохранитель HTR-IG из распределительного блока панели приборов.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Проверяемый элемент	Режим	Заданные условия
   Предохранитель HTR-IG	Всегда	Менее 1 Ом

1. Измерьте сопротивление.


   1. Снимите блок управления отопителем № 3.






   2. Отсоедините разъем от блока управления отопителем № 3.


   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Контакты для подключения диагностического прибора (обозначения)	Положение выключателя	Заданные условия
      E65-2 (B) - E65-3 (A/C)	Основание блока управления отопителем (A/C): LOCK (ЗАБЛОКИР)	Менее 1 Ом
      E65-2 (B) - E65-3 (A/C)	Основание блока управления отопителем (A/C): FREE	10 кОм или более
      E65-7 (B) - E65-8 (E) (*1)	Основание блока управления отопителем (MAX HOT): ON (ВКЛ)	Менее 1 Ом
      E65-7 (B) - E65-8 (E) (*1)	Основание блока управления отопителем (MAX HOT): OFF (ВЫКЛ)	10 кОм или более

      УКАЗАНИЕ:

      *1: для моделей с подогревателем PTC

2. Убедитесь в том, что контрольная лампа включена.


   1. Соедините положительный (+) вывод аккумуляторной батареи с контактом 3, а отрицательный (-) вывод – с контактом 4 и убедитесь, что контрольная лампа включена.


      OK:

      Загорается контрольная лампа.


      Результат:

      Результат	Следующий шаг
      OK	А
      NG (для моделей с кузовом типа "седан")	B
      NG (для моделей с кузовом типа "хэтчбэк")	C

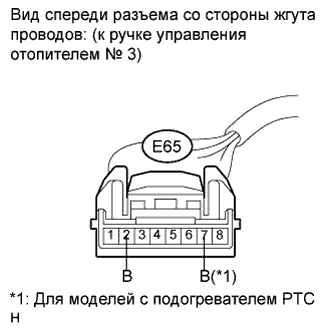

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E65-2 (B) - масса	Зажигание включено (IG)	11–14 В
   E65-2 (B) - масса	Зажигание выключено	Менее 1 В
   E65-7 (B) - масса (*1)	Зажигание включено (IG)	11–14 В
   E65-7 (B) - масса (*1)	Зажигание выключено	Менее 1 В

   УКАЗАНИЕ:

   *1: для моделей с подогревателем PTC

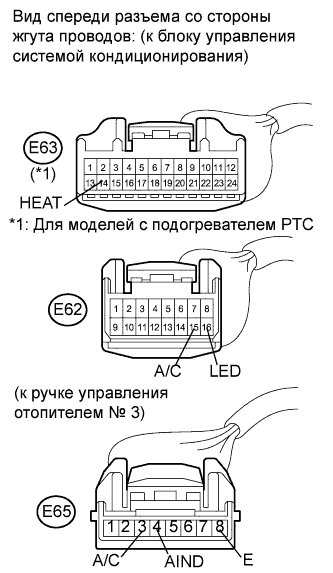

1. Отсоедините разъем от блока управления системой кондиционирования.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E65-3 (A/C) - E62-15 (A/C)	Всегда	Менее 1 Ом
   E65-4 (AIND) - E62-16 (LED)	Всегда	Менее 1 Ом
   E65-8 (E) - E63-14 (HEAT) (*1)	Всегда	Менее 1 Ом
   E65-3 (A/C) - масса	Всегда	10 кОм или более
   E65-4 (AIND) - масса	Всегда	10 кОм или более
   E65-8 (E) - масса (*1)	Всегда	10 кОм или более

   УКАЗАНИЕ:

   *1: для моделей с подогревателем PTC
