Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Серводвигателя Заслонки Рециркуляции Воздуха В Салоне. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (HTR-IG)

ПРОВЕРЬТЕ СЕРВОДВИГАТЕЛЬ ЗАСЛОНКИ РЕЦИРКУЛЯЦИИ ВОЗДУХА В САЛОНЕ

ПРОВЕРЬТЕ ОСНОВАНИЕ БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ВХОДНЫМИ ЗАСЛОНКАМИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СЕРВОДВИГАТЕЛЬ ЗАСЛОНКИ РЕЦИРКУЛЯЦИИ ВОЗДУХА В САЛОНЕ – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ОСНОВАНИЕ БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ВХОДНЫМИ ЗАСЛОНКАМИ) – АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ОСНОВАНИЕ БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ВХОДНЫМИ ЗАСЛОНКАМИ) – МАССА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ОСНОВАНИЕ БЛОКА УПРАВЛЕНИЯ ОТОПИТЕЛЕМ – СЕРВОДВИГАТЕЛЬ ЗАСЛОНКИ РЕЦИРКУЛЯЦИИ ВОЗДУХА В САЛОНЕ)

ОПИСАНИЕ

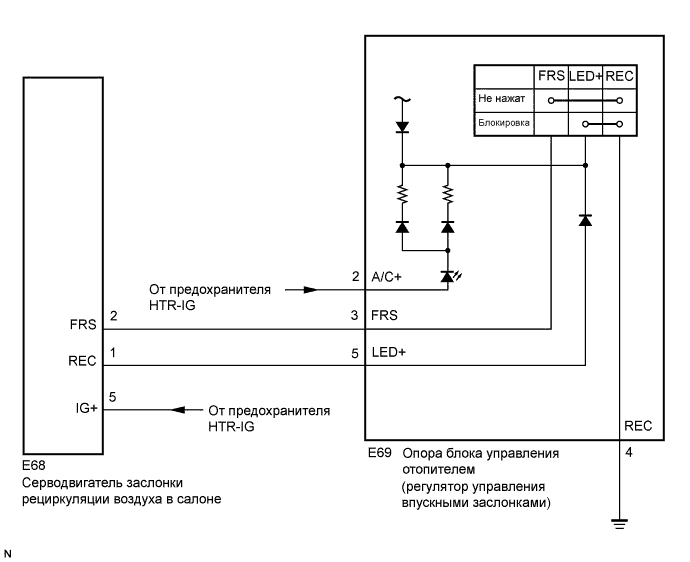

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Извлеките предохранитель HTR-IG из распределительного блока панели приборов.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Проверяемый элемент	Режим	Заданные условия
   Предохранитель HTR-IG	Всегда	Менее 1 Ом

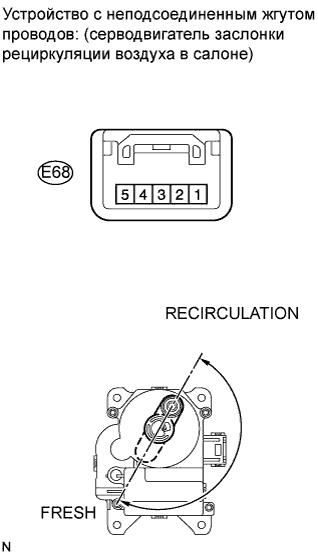

1. Снимите серводвигатель заслонки рециркуляции воздуха в салоне.


2. Отсоедините разъем от серводвигателя заслонки рециркуляции воздуха в салоне.


3. Соедините положительный (+) вывод аккумуляторной батареи с контактом 5, а отрицательный (-) вывод – с контактом 2 и убедитесь, что рычаг плавно поворачивается в положение "FRESH".


4. Соедините положительный (+) вывод аккумуляторной батареи с контактом 5, а отрицательный (-) вывод – с контактом 1 и убедитесь, что рычаг плавно поворачивается в положение "RECIRCULATION".


   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей с кузовом типа "седан")	B
   NG (для моделей с кузовом типа "хэтчбэк")	C

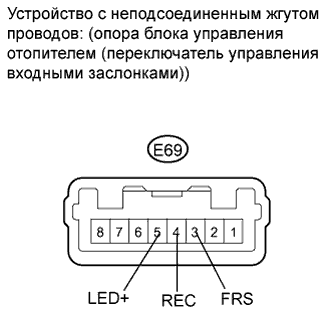

1. Снимите основание блока управления отопителем (переключатель управления входными заслонками).


2. Отсоедините разъем от основания блока управления отопителем (переключателя управления входными заслонками).


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора (обозначения)	Положение выключателя	Заданные условия
   E69-3 (FRS) - E69-4 (REC)	Переключатель управления входными заслонками: FREE	Менее 1 Ом
   E69-3 (FRS) - E69-4 (REC)	Переключатель управления входными заслонками: LOCK (ЗАБЛОКИР)	10 кОм или более

4. Убедитесь в том, что контрольная лампа включена.


   1. Поверните основание блока управления отопителем (переключатель управления входными заслонками) в положение LOCK.


   2. Соедините положительный (+) вывод аккумуляторной батареи с контактом 2, а отрицательный (-) вывод – с контактом 4 и убедитесь, что контрольная лампа включена.


      OK:

      Загорается контрольная лампа.


      Результат:

      Результат	Следующий шаг
      OK	А
      NG (для моделей с кузовом типа "седан")	B
      NG (для моделей с кузовом типа "хэтчбэк")	C

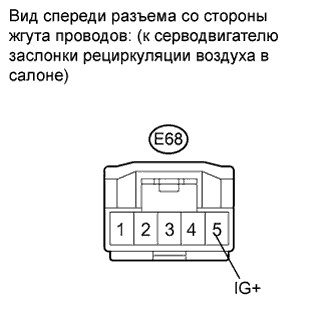

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора (обозначения)	Режим	Заданные условия
   E68-5 (IG+) - масса	Зажигание выключено	Менее 1 В
   E68-5 (IG+) - масса	Зажигание включено (IG)	11–14 В

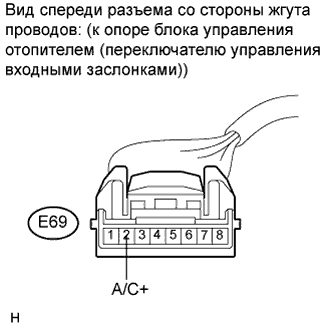

1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора (обозначения)	Режим	Заданные условия
   E69-2 (A/C+) - масса	Зажигание выключено	Менее 1 В
   E69-2 (A/C+) - масса	Зажигание включено (IG)	11–14 В

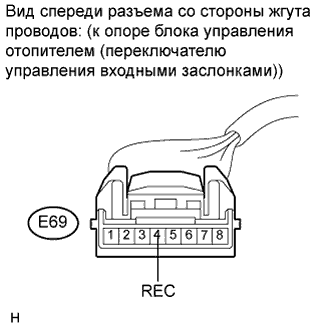

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора (обозначения)	Режим	Заданные условия
   E69-4 (REC) - масса	Всегда	Менее 1 Ом

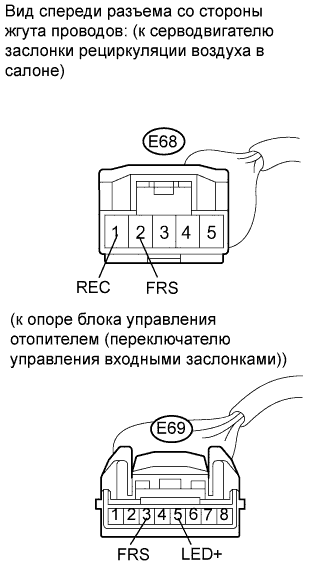

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора (обозначения)	Режим	Заданные условия
   E69-3 (FRS) - E68-2 (FRS)	Всегда	Менее 1 Ом
   E69-5 (LED+) - E68-1 (REC)	Всегда	Менее 1 Ом
   E69-3 (FRS) - масса	Всегда	10 кОм или более
   E69-5 (LED+) - масса	Всегда	10 кОм или более
