Замок Передней Двери (Для Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дверной Замок. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

  3. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (для 5-дверных моделей)

  4. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (для 3-дверных моделей)

  5. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  6. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  7. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  8. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  9. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  10. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

  11. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  12. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

  13. СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  14. СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  15. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  16. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

  17. СНИМИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  18. СНИМИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  19. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  20. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

  21. СНИМИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  22. СНИМИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  23. СНИМИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

  24. СНИМИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

Замок Передней Двери (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие



1. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отверткой с обернутым лентой концом освободите 3 захвата и снимите держатель внутренней ручки передней двери.



2. СНИМИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отверткой с обернутым лентой концом освободите 3 захвата и снимите держатель внутренней ручки передней двери.



3. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отверткой с обернутым клейкой лентой концом освободите 4 захвата и снимите накладку верхнего поручня двери.



4. СНИМИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Отверткой с обернутым клейкой лентой концом освободите 4 захвата и снимите крышку верхнего поручня двери.



5. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью съемника фиксаторов освободите 9 фиксаторов.

  1. Расцепите 4 захвата и снимите панель облицовки передней двери в сборе с внутреннего уплотнителя стекла передней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и отсоедините внутреннюю ручку передней двери.

  1. Отсоедините все разъемы.



6. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью съемника фиксаторов освободите 10 фиксаторов.

  1. Расцепите 5 захвата и снимите панель облицовки передней двери в сборе с внутреннего уплотнителя стекла передней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 захвата и отсоедините внутреннюю ручку передней двери.

  1. Отсоедините все разъемы.



7. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери и снимите внутреннюю ручку передней двери.



8. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери и снимите внутреннюю ручку передней двери.



9. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите внутренний уплотнитель стекла передней двери с панели передней двери



10. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите внутренний уплотнитель стекла передней двери с панели передней двери



11. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем.

  1. Снимите крышку технологического отверстия передней двери.

    УКАЗАНИЕ:
    Снимите с двери оставшуюся бутиловую ленту.


12. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем.

  1. Снимите крышку технологического отверстия передней двери.

    УКАЗАНИЕ:
    Снимите с двери оставшуюся бутиловую ленту.


13. СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  1. Подсоедините провод к отрицательному выводу аккумуляторной батареи.

  1. Подсоедините главный выключатель электрических стеклоподъемников в сборе и сместите стекло передней двери таким образом, чтобы показались болты стекла двери.

  1. Отсоедините отрицательный вывод аккумуляторной батареи и снимите главный выключатель электрических стеклоподъемников в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта.

    ПРИМЕЧАНИЕ:
    Когда болты вывернуты, стекло двери может упасть и разбиться.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Снимите стекло передней двери в сборе, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Старайтесь не повредить дверное стекло.


14. СНИМИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  1. Подсоедините провод к отрицательному выводу аккумуляторной батареи.

  1. Подсоедините главный выключатель электрических стеклоподъемников в сборе и сместите стекло передней двери таким образом, чтобы показались болты стекла двери.

  1. Отсоедините отрицательный вывод аккумуляторной батареи и снимите главный выключатель электрических стеклоподъемников в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта.

    ПРИМЕЧАНИЕ:
    Когда болты вывернуты, стекло двери может упасть и разбиться.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

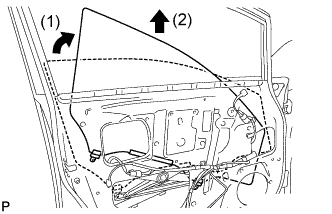

  1. Снимите стекло передней двери в сборе, как показано на рисунке.

    ПРИМЕЧАНИЕ:
    Старайтесь не повредить дверное стекло.


15. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите направляющую стекла передней двери.



16. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите направляющую стекла передней двери.



17. СНИМИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

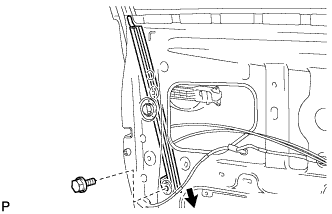

  1. Выверните болт и снимите заднюю нижнюю раму передней двери, как показано на рисунке.



18. СНИМИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

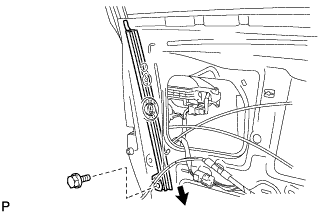

  1. Выверните болт и снимите заднюю нижнюю раму передней двери, как показано на рисунке.



19. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Удалите пробку отверстия.

  1. Ослабьте винт с помощью торцевого ключа "torx" (T30) и снимите крышку наружной ручки передней двери вместе с цилиндром замка двери.

    УКАЗАНИЕ:
    Винт невозможно вывернуть, поскольку он вмонтирован в раму наружной ручки передней двери в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью отвертки освободите 2 захвата и снимите крышку наружной ручки передней двери.



20. СНИМИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Удалите затычку отверстия.

  1. Ослабьте винт с помощью торцевого ключа "torx" (T30) и снимите крышку наружной ручки передней двери вместе с цилиндром замка двери.

    УКАЗАНИЕ:
    Винт невозможно вывернуть, поскольку он вмонтирован в раму наружной ручки передней двери в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. С помощью отвертки освободите 2 захвата и снимите крышку наружной ручки передней двери.



21. СНИМИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

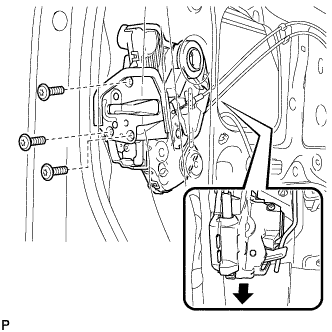

  1. Выверните 3 винта с помощью торцевого ключа "TORX" (T30).

  1. Сдвиньте замок передней двери вниз и снимите замок передней двери с тросами в сборе.

  1. Снимите запорный стержень замка передней двери с замка передней двери в сборе.

  1. Снимите уплотнение жгута проводов замка двери с замка передней двери в сборе.



22. СНИМИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

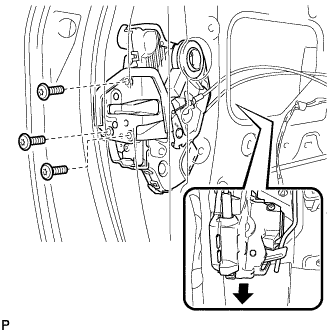

  1. Выверните 3 винта с помощью торцевого ключа "TORX" (T30).

  1. Сдвиньте замок передней двери вниз и снимите замок передней двери с тросами в сборе.

  1. Снимите запорный стержень замка передней двери с замка передней двери в сборе.



23. СНИМИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите трос дистанционного управления замком передней двери в сборе.



24. СНИМИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. При помощи отвертки освободите 3 захвата.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите внутренний трос замка передней двери в сборе.
