Замок Передней Двери (Для Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дверной Замок. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

  2. УСТАНОВИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

  3. УСТАНОВИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  4. УСТАНОВИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  5. УСТАНОВИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  6. УСТАНОВИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

  7. УСТАНОВИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  8. УСТАНОВИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  9. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  10. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

  11. УСТАНОВИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  12. УСТАНОВИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  13. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  14. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

  15. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  16. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

  17. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  18. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  19. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  20. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  21. УСТАНОВИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (для 5-дверных моделей)

  22. УСТАНОВИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (для 3-дверных моделей)

  23. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  24. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

Замок Передней Двери (Для Моделей С Кузовом Типа "Хэтчбэк") -- Установка



1. УСТАНОВИТЕ ВНУТРЕННИЙ ТРОС ЗАМКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите внутренний трос замка передней двери в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 3 захвата.



2. УСТАНОВИТЕ ТРОС ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ЗАМКОМ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите трос дистанционного управления замком передней двери в сборе.



3. УСТАНОВИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)
ПРИМЕЧАНИЕ:
  1. При повторном использовании замка передней двери в сборе замените уплотнение на разъеме жгута проводов замка двери новым.
  2. Не допускайте попадания консистентной смазки и пыли на поверхность уплотнения разъема жгута проводов замка двери.
  3. Повторное использование уплотнения жгута проводов замка двери или использование поврежденного уплотнения жгута проводов замка двери может привести к попаданию воды внутрь соединения. Это может вызвать выход замка передней двери из строя.

  1. Нанесите на рабочие поверхности трения замка передней двери универсальную консистентную смазку.

  1. Установите новое уплотнение жгута проводов замка двери на замок передней двери в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Вставьте запорный стержень замка передней двери в замок передней двери в сборе.

  1. Убедитесь, что запорный стержень замка передней двери надежно закреплен в замке передней двери в сборе.

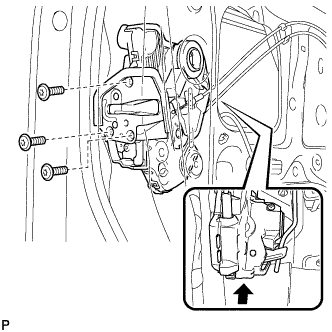

  1. Установите замок передней двери и закрепите его 3 винтами с помощью торцевого ключа "TORX" (T30).

    Момент затяжки:
    5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}


4. УСТАНОВИТЕ ЗАМОК ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)
ПРИМЕЧАНИЕ:
  1. При повторном использовании замка передней двери в сборе замените уплотнение на разъеме жгута проводов замка двери новым.
  2. Не допускайте попадания консистентной смазки и пыли на поверхность уплотнения разъема жгута проводов замка двери.
  3. Повторное использование уплотнения жгута проводов замка двери или использование поврежденного уплотнения жгута проводов замка двери может привести к попаданию воды внутрь соединения. Это может вызвать выход замка передней двери из строя.

  1. Нанесите на рабочие поверхности трения замка передней двери универсальную консистентную смазку.

  1. Установите новое уплотнение жгута проводов замка двери на замок передней двери в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Вставьте запорный стержень замка передней двери в замок передней двери в сборе.

  1. Убедитесь, что запорный стержень замка передней двери надежно закреплен в замке передней двери в сборе.

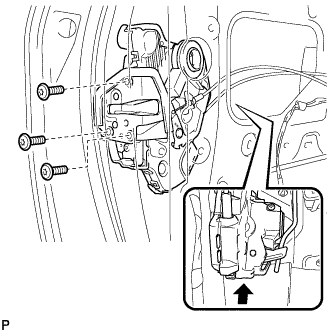

  1. Установите замок передней двери и закрепите его 3 винтами с помощью торцевого ключа "TORX" (T30).

    Момент затяжки:
    5,0 Н*м{51 кгс*см, 44 фунт-сила-дюймов}


5. УСТАНОВИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата, чтобы установить крышку наружной ручки передней двери на цилиндре замка передней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите цилиндр замка передней двери.

    УКАЗАНИЕ:
    Убедитесь, что стержень цилиндра замка передней двери вставлен в замок передней двери в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите цилиндр замка передней двери и закрепите его винтом с помощью торцевого ключа "TORX" (T30).

    Момент затяжки:
    4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

  1. Вставьте затычку отверстия.



6. УСТАНОВИТЕ КРЫШКУ НАРУЖНОЙ РУЧКИ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата, чтобы установить крышку наружной ручки передней двери на цилиндре замка передней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите цилиндр замка передней двери.

    УКАЗАНИЕ:
    Убедитесь, что стержень цилиндра замка передней двери вставлен в замок передней двери в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите цилиндр замка передней двери и закрепите его винтом с помощью торцевого ключа "TORX" (T30).

    Момент затяжки:
    4,0 Н*м{41 кгс*см, 35 фунт-сила-дюймов}

  1. Вставьте затычку отверстия.



7. УСТАНОВИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

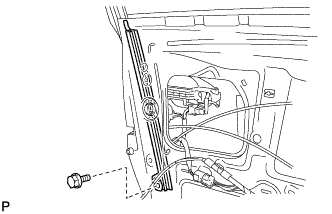

  1. Установите заднюю нижнюю раму передней двери и закрепите ее болтом.



8. УСТАНОВИТЕ ЗАДНЮЮ НИЖНЮЮ РАМУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

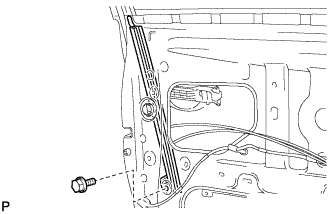

  1. Установите заднюю нижнюю раму передней двери и закрепите ее болтом.



9. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите направляющую стекла передней двери.



10. УСТАНОВИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите направляющую стекла передней двери.



11. УСТАНОВИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Вставьте стекло передней двери в панель передней двери вдоль направляющей стекла передней двери в направлении, указанном на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите стекло передней двери в сборе 2 болтами.

    Момент затяжки:
    8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}


12. УСТАНОВИТЕ СТЕКЛО ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Вставьте стекло передней двери в панель передней двери вдоль направляющей стекла передней двери в направлении, указанном на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите стекло передней двери в сборе 2 болтами.

    Момент затяжки:
    8,0 Н*м{82 кгс*см, 71 фунт-сила-дюймов}


13. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)

  1. Наложите на панель передней двери бутиловую ленту.

  1. Проденьте трос дистанционного управления замком передней двери и внутренний трос замка задней двери через новую крышку технологического отверстия передней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Закрепите крышку технологического отверстия передней двери, используя контрольные точки на панели передней двери.

    ПРИМЕЧАНИЕ:
    Надежно закрепите крышку технологического отверстия передней двери, не допуская образования складок и пузырьков воздуха.

  1. Подсоедините разъем.



14. УСТАНОВИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)

  1. Наложите на панель передней двери бутиловую ленту.

  1. Проденьте трос дистанционного управления замком передней двери и внутренний трос замка задней двери через новую крышку технологического отверстия передней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дверной Замок.Система Управления Замками Дверей (Для Моделей С Кузовом Типа

  1. Закрепите крышку технологического отверстия передней двери, используя контрольные точки на панели передней двери.

    ПРИМЕЧАНИЕ:
    Надежно закрепите крышку технологического отверстия передней двери, не допуская образования складок и пузырьков воздуха.

  1. Подсоедините разъем.



15. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите внутренний уплотнитель стекла передней двери.



16. УСТАНОВИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите внутренний уплотнитель стекла передней двери.



17. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери к внутренней ручке передней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата и установите внутреннюю ручку передней двери.



18. УСТАНОВИТЕ ВНУТРЕННЮЮ РУЧКУ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините трос дистанционного управления замком передней двери и внутренний трос замка передней двери к внутренней ручке передней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 2 захвата и установите внутреннюю ручку передней двери.



19. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 5-дверных моделей)

  1. Подсоедините все разъемы.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите панель облицовки передней двери с помощью 4 захватов на внутреннем уплотнителе стекла передней двери.

  1. Введите в зацепление 9 фиксаторов и установите панель облицовки передней двери на панель передней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Вверните 3 винта.



20. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (для 3-дверных моделей)

  1. Подсоедините все разъемы.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите панель облицовки передней двери с помощью 4 захватов на внутреннем уплотнителе стекла передней двери.

  1. Введите в зацепление 10 фиксаторов и установите панель облицовки передней двери на панель передней двери.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Заверните 3 винта.



21. УСТАНОВИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 захвата и установите крышку верхнего поручня двери.



22. УСТАНОВИТЕ НАКЛАДКУ ВЕРХНЕГО ПОРУЧНЯ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 захвата и установите крышку верхнего поручня двери.



23. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 3 захвата и установите держатель внутренней ручки передней двери.



24. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ВНУТРЕННЕЙ РУЧКИ ПЕРЕДНЕЙ ДВЕРИ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 3 захвата и установите держатель внутренней ручки передней двери.
