ПРОВЕРЬТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ (для моделей с левосторонним рулевым управлением)
ПРОВЕРЬТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ (для моделей с правосторонним рулевым управлением)
Задний Блок Фонарей В Сборе (Для Моделей Производства Tmuk, Tmmt С Кузовом Типа "Хэтчбэк") -- Проверка Без Снятия С Автомобиля |
| 1. ПРОВЕРЬТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ (для моделей с левосторонним рулевым управлением) |
Отсоедините разъем от заднего блока фонарей в сборе.
 |
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
- С левой стороны:

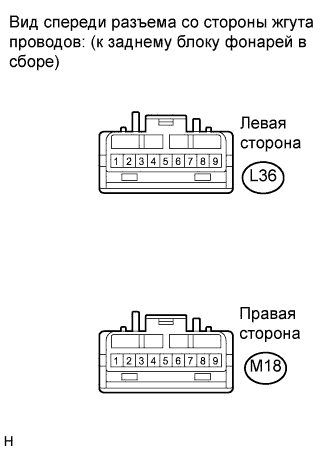

Контакты для подключения диагностического прибора Режим Заданные условия L36-4 - L36-5 Переключатель освещения в положении OFF (ВЫКЛ) Менее 1 В Переключатель освещения в положении TAIL 11–14 В L36-3 - L36-5 Педаль тормоза отпущена Менее 1 В Педаль тормоза нажата 11–14 В L36-8 - L36-5 Переключатель указателей поворота в положении OFF (ВЫКЛ) Менее 1 В Зажигание включено (IG), переключатель указателей поворота в положении "влево" 11–14 В (60–120 раз в минуту) L36-7 - L36-5 Переключатель задних противотуманных фонарей в положении OFF (ВЫКЛ) Менее 1 В Переключатель освещения в положении TAIL, переключатель задних противотуманных фонарей в положении ON (ВКЛ) 11–14 В - С правой стороны:
Контакты для подключения диагностического прибора Режим Заданные условия M18-6 - M18-5 Переключатель освещения в положении OFF (ВЫКЛ) Менее 1 В Переключатель освещения в положении TAIL 11–14 В M18-7 - M18-5 Педаль тормоза отпущена Менее 1 В Педаль тормоза нажата 11–14 В M18-1 - M18-5 Переключатель указателей поворота в положении OFF (ВЫКЛ) Менее 1 В Зажигание включено (IG), переключатель указателей поворота в положении "вправо" 11–14 В (60–120 раз в минуту) M18-4 - M18-5 Рычаг переключения передач в положении, отличном от R Менее 1 В Рычаг переключения передач в положении R 11–14 В
| 2. ПРОВЕРЬТЕ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ (для моделей с правосторонним рулевым управлением) |
Отсоедините разъем от заднего блока фонарей в сборе.
|
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
- С левой стороны:
Контакты для подключения диагностического прибора Режим Заданные условия L36-4 - L36-5 Переключатель освещения в положении OFF (ВЫКЛ) Менее 1 В Переключатель освещения в положении TAIL 11–14 В L36-3 - L36-5 Педаль тормоза отпущена Менее 1 В Педаль тормоза нажата 11–14 В L36-8 - L36-5 Переключатель указателей поворота в положении OFF (ВЫКЛ) Менее 1 В Зажигание включено (IG), переключатель указателей поворота в положении "влево" 11–14 В (60–120 раз в минуту) L36-6 - L36-5 Рычаг переключения передач в положении, отличном от R Менее 1 В Рычаг переключения передач в положении R 11–14 В - С правой стороны:
Контакты для подключения диагностического прибора Режим Заданные условия M18-6 - M18-5 Переключатель освещения в положении OFF (ВЫКЛ) Менее 1 В Переключатель освещения в положении TAIL 11–14 В M18-7 - M18-5 Педаль тормоза отпущена Менее 1 В Педаль тормоза нажата 11–14 В M18-1 - M18-5 Переключатель указателей поворота в положении OFF (ВЫКЛ) Менее 1 В Зажигание включено (IG), переключатель указателей поворота в положении "вправо" 11–14 В (60–120 раз в минуту) M18-3 - M18-5 Переключатель задних противотуманных фонарей в положении OFF (ВЫКЛ) Менее 1 В Переключатель освещения в положении TAIL, переключатель задних противотуманных фонарей в положении ON (ВКЛ) 11–14 В
