Фильтр Подавления Помех (Для 5-Дверных Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Отсоедините разъем датчика массового расхода воздуха.

Отсоедините разъем электровакуумного клапана продувки (VSV).

Отсоедините 2 вакуумных шланга электровакуумного клапана продувки.

Отсоедините шланг вентиляции картера № 2.

Отсоедините 2 зажима и стяжной хомут и снимите крышку воздушного фильтра.

Снимите фильтрующий элемент воздушного фильтра.

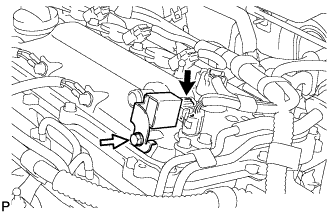

Отсоедините разъем.

Выверните болт и снимите конденсатор настройки радиоприемника.

Возьмитесь сзади за крышку и поднимите ее, чтобы разъединить 2 передних фиксатора крышки. Продолжайте поднимать крышку так, чтобы освободить 2 передних фиксатора крышки, после чего снимите крышку.

ПРИМЕЧАНИЕ:

Попытка освободить задний и передние фиксаторы за один прием может привести к поломке крышки.

Hold the rear of the cover and raise it to disengage the 2 clips on the front of the cover. Continue to raise the cover to disengage the 2 clips on the front of the cover and remove the cover.

ПРИМЕЧАНИЕ:

Attempting to disengage both front and rear clips at the same time may cause the cover to break.

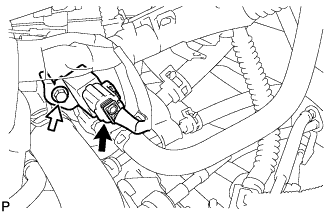

Отсоедините разъем.

Выверните болт и снимите конденсатор настройки радиоприемника.

Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 1.

Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 2.

Выверните 2 болта с передней стороны левого заднего сиденья в сборе.

Снимите 2 фиксатора.

Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Расцепите 2 подвесных кронштейна.

Освободите 2 штифта и снимите панель облицовки отделения для мелких вещей.

Снимите коврик заднего пола.

Снимите коврик заднего пола.

Освободите направляющую и снимите напольную коробку полки багажного отделения.

Отверните 2 гайки.

Освободите направляющую и снимите правую напольную коробку полки багажного отделения.

Отверните 2 гайки и снимите левую напольную коробку полки багажного отделения.

Выверните болт и снимите защелку ремня для удержания багажа.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

Освободите 8 захватов и снимите опорную накладку левой задней двери.

Снимите уплотнитель обшивки проема левой задней двери.

Выверните болт и снимите петлю спинки заднего сиденья.

Освободите 6 захвата и 2 фиксатора и снимите левую боковую накладку заднего сиденья.

Выверните болт и снимите защелку ремня для удержания багажа.

При помощи отвертки освободите захват.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Отсоедините разъем и снимите лампу освещения салона № 2 в сборе.

Освободите 3 захвата и 4 фиксатора и снимите левую боковую облицовочную панель полки багажного отделения.

Освободите 4 фиксатора и снимите левую внутреннюю боковую облицовку крыши.

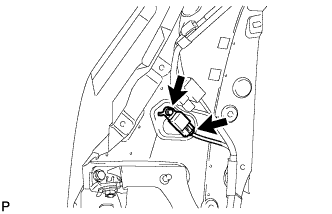

Отсоедините разъем.

Выверните болт и снимите фильтр подавления помех.

Отсоедините разъем.

Выверните болт и снимите конденсатор настройки радиоприемника.
