Фильтр Подавления Помех (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Отсоедините разъем датчика массового расхода воздуха.

Отсоедините разъем электровакуумного клапана продувки (VSV).

Отсоедините 2 вакуумных шланга электровакуумного клапана продувки.

Отсоедините шланг вентиляции картера № 2.

Отсоедините 2 зажима и стяжной хомут и снимите крышку воздушного фильтра.

Снимите фильтрующий элемент воздушного фильтра.

Отсоедините разъем.

Выверните болт и снимите конденсатор настройки радиоприемника.

Возьмитесь сзади за крышку и поднимите ее, чтобы разъединить 2 передних фиксатора крышки. Продолжайте поднимать крышку так, чтобы освободить 2 передних фиксатора крышки, после чего снимите крышку.

ПРИМЕЧАНИЕ:

Попытка освободить задний и передние фиксаторы за один прием может привести к поломке крышки.

Hold the rear of the cover and raise it to disengage the 2 clips on the front of the cover. Continue to raise the cover to disengage the 2 clips on the front of the cover and remove the cover.

ПРИМЕЧАНИЕ:

Attempting to disengage both front and rear clips at the same time may cause the cover to break.

Отсоедините разъем.

Выверните болт и снимите конденсатор настройки радиоприемника.

Освободите 10 захватов и снимите опорную накладку левой задней двери.

Снимите уплотнитель обшивки проема левой задней двери.

Отцепите 2 передних крепления подушки сиденья от кузова автомобиля.

ПРИМЕЧАНИЕ:

Поскольку рама подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите рассмотренную выше операцию для другого крепления.


Отсоедините 2 задних крепления подушки сиденья от спинки сиденья.

Снимите подушку сиденья.

Выверните болт.

Освободите направляющую и снимите боковую спинку левого заднего сиденья в сборе.

Освободите 2 захвата и 2 фиксатора и снимите левую боковую накладку заднего сиденья.

Освободите захват и 2 направляющие и снимите внутреннюю левую боковую панель облицовки крыши, как показано на рисунке.

Освободите 4 фиксатора и 2 направляющие и снимите внутреннюю левую боковую облицовку крыши в сборе.

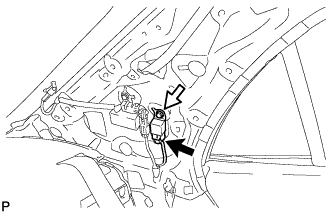

Отсоедините разъем.

Выверните болт и снимите конденсатор настройки радиоприемника.

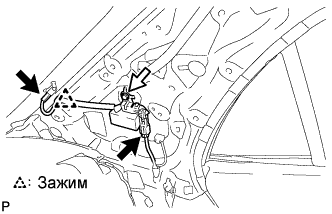

Отсоедините разъем.

Расцепите зажим.

Выверните болт и снимите конденсатор настройки радиоприемника.
