Компрессор И Шкив (Для 2Ad-Fhv) -- Установка |
1. ОТРЕГУЛИРУЙТЕ УРОВЕНЬ КОМПРЕССОРНОГО МАСЛА |
В случае замены компрессора в сборе новым постепенно выпустите инертный газ (гелий) через рабочий клапан и слейте указанное ниже количество масла перед установкой.
- Номинальная величина (объем масла, который необходимо слить при замене):
- 50 куб. см (1,7 жидк. унции)
- ПРИМЕЧАНИЕ:
- Если новый компрессор со шкивом в сборе будет установлен без удаления некоторого количества масла, оставшегося в трубопроводах автомобиля, суммарный объем масла превысит допустимый уровень, вследствие чего нарушится теплообмен в контуре хладагента, и система охлаждения будет повреждена.
- Используйте исключительно компрессорное масло типа ND-OIL8.
Снимите колпачок уплотнения.

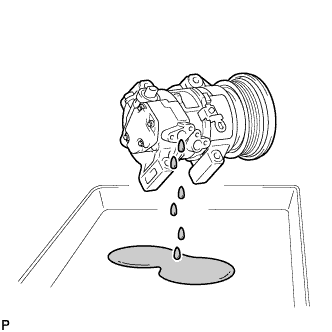

Направьте впускное отверстие вниз и слегка встряхните компрессор, чтобы слить масло. (*1)
- ПРИМЕЧАНИЕ:
- Будьте осторожны, не допускайте налипания компрессорного масла на шкив.
![]() |

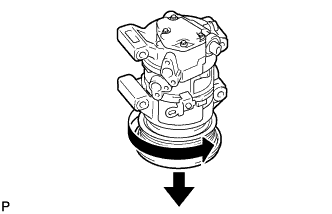

Направьте сторону поршня DL вниз и 10 раз поверните поршень в направлении, указанном стрелкой, совершая 1 оборот через каждые 2 с. (*2)
- ПРИМЕЧАНИЕ:
- Не приближайте лицо к отверстию компрессора, поскольку при вращении поршня из него может выпускаться газ или выливаться масло.
![]() |

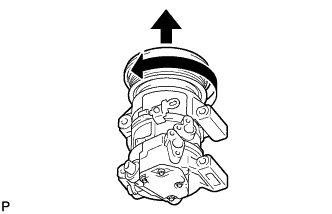

Быстро направьте сторону поршня DL вверх и 1 раз поверните поршень в направлении, указанном стрелкой. (*3)
![]() |
Повторите шаг (*1). (*4)
Примерно 5 раз повторите шаги со (*2) по (*4), чтобы слить требуемое количество масла.
2. УСТАНОВИТЕ КОМПРЕССОР СО ШКИВОМ В СБОРЕ |
С помощью торцевого ключа со сменной головкой "TORX" (E8) установите компрессор со шкивом в сборе, закрепив его 2 шпильками.
- Момент затяжки:
- 9,8 Н*м{100 кгс*см, 7,2 фунт-сила-футов}
![]() |
Закрепите компрессор со шкивом в сборе 2 болтами и 2 гайками.
- УКАЗАНИЕ:
- Затягивайте болты и гайки в порядке, показанном на рисунке.
- Момент затяжки:
- 25 Н*м{255 кгс*см, 18,4 фунт-сила-футов}
![]() |
3. ПОДСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ |
Снимите с трубки виниловую ленту.
Нанесите необходимое количество компрессорного масла на новое кольцевое уплотнение и пригоночную поверхность компрессора со шкивом в сборе.
- Компрессорное масло:
- ND-OIL 8 или аналогичное
Установите кольцевое уплотнение на трубопровод высокого давления в сборе.
Установите трубопровод высокого давления в сборе на компрессор со шкивом в сборе и закрепите болтом.
- Момент затяжки:
- 9,8 Н*м{100 кгс*см, 7,2 фунт-сила-футов}
![]() |
4. ПОДСОЕДИНИТЕ ТРУБКУ НИЗКОГО ДАВЛЕНИЯ В СБОРЕ |
Снимите с трубки виниловую ленту.
Нанесите необходимое количество компрессорного масла на новое кольцевое уплотнение и пригоночную поверхность компрессора со шкивом в сборе.
- Компрессорное масло:
- ND-OIL 8 или аналогичное
Установите кольцевое уплотнение на трубопровод низкого давления в сборе.
Установите трубопровод низкого давления в сборе на компрессор со шкивом в сборе и закрепите болтом.
- Момент затяжки:
- 9,8 Н*м{100 кгс*см, 7,2 фунт-сила-футов}
![]() |
5. УСТАНОВИТЕ ВОЗДУШНЫЙ ШЛАНГ № 3 |
Установите воздушный шланг № 3.
![]() |
Затяните хомут воздушного шланга № 3.
- Момент затяжки:
- 6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}
6. УСТАНОВИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ |
Using SST and a 22 mm wrench, rotate the tensioner pulley counterclockwise, and then install the V-ribbed belt.
- SST
- 09216-42010
- ПРИМЕЧАНИЕ:
- Make sure that the belt is set properly at each pulley.
- Make sure that SST is installed as shown in the illustration. If not, SST and/or the belt may not be able to be remove.
- ПРЕДОСТЕРЕЖЕНИЕ:
- Be careful as the wrench only fits loosely on the belt tensioner tool set point. The wrench may come off the set point and cause injuries.
- Be careful that your hands do not become jammed between parts such as the belt, pulleys, etc.
![]() |
7. УСТАНОВИТЕ ПРАВОЕ УСИЛЕНИЕ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ |
8. УСТАНОВИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ |
9. УСТАНОВИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1 |
10. УСТАНОВИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА |
Install the 6 clips and upper radiator air deflector.
![]() |
11. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 |
Attach the 4 clips to install the engine cover.
- ПРИМЕЧАНИЕ:
- Line up the 4 grommets using the oil filler cap and oil dipstick as guides.
- Push down on the four locations shown to install the cover.
![]() |
12. ЗАПРАВЬТЕ ХЛАДАГЕНТ |
Используя вакуумный насос, выполните вакуумную очистку.
Заправьте хладагент HFC-134a (R134a).
- Номинальное значение / Номинальный режим:
- 410-470 г (14,5-16,6 дюйма)
- SST
- 07110-58060(07117-58060,07117-58070,07117-58080,07117-58090,07117-78050,07117-88060,07117-88070,07117-88080)
- ПРИМЕЧАНИЕ:
- Не включайте систему кондиционирования, пока не заправите хладагент. В противном случае компрессор системы кондиционирования начнет работать без хладагента, что приведет к его перегреву.
- УКАЗАНИЕ:
- В случае применения установки регенерации хладагента убедитесь в том, что имеющегося количества хладагента достаточно для заправки системы. Установки регенерации хладагента не всегда способны регенерировать 100% хладагента из системы кондиционирования.
13. ПРОГРЕЙТЕ ДВИГАТЕЛЬ |
Включите систему кондиционирования, по крайней мере, на 2 мин, чтобы прогреть компрессор.
- ПРИМЕЧАНИЕ:
- Во избежание повреждения компрессора при включении системы кондиционирования после снятия и установки трубопроводов хладагента системы охлаждения (включая компрессор) обязательно прогревайте компрессор.
14. ПРОВЕРЬТЕ, НЕТ ЛИ УТЕЧКИ ХЛАДАГЕНТА |
После заправки газообразного хладагента с помощью галоидного течеискателя проверьте, нет ли утечек хладагента.
Выполните испытание с соблюдением описанных ниже условий:
- Выключите зажигание.
- Обеспечьте хорошую вентиляцию (детектор утечки газа может реагировать на летучие газы, не являющиеся хладагентом, - такие, как пары бензина и отработавшие газы).
- Испытание необходимо выполнить 2 или 3 раза.
- Убедитесь, что в системе охлаждения осталось некоторое количество хладагента.
Показания при выключенном компрессоре: примерно 392-588 кПа (4-6 кгс/см2, 57-85 фунтов на кв. дюйм)
- Выключите зажигание.
С помощью детектора утечки газа проверьте, нет ли утечек из трубопроводов хладагента.
![]() |
Расположите выключенный детектор утечки газа рядом со сливным шлангом, а затем включите питание детектора.
- УКАЗАНИЕ:
- После остановки электродвигателя вентилятора не включайте блок охлаждения, по крайней мере, в течение 15 мин.
- Располагайте датчик детектора утечки газа под сливным шлангом.
- Расположив детектор утечки газа рядом со сливным шлангом, убедитесь, что он не реагирует на летучие газы.
Если избежать взаимодействия с летучими газами невозможно, автомобиль следует поднять, чтобы появилась возможность провести испытания.
![]() |
Если в сливном шланге утечка газа не обнаруживается, снимите блок управления электродвигателем вентилятора с блока охлаждения. Затем вставьте датчик детектора утечки газа в блок и выполните испытание.
Отсоедините разъем контактного датчика давления и оставьте его в таком состоянии приблизительно на 20 мин. Поднесите детектор утечки газа к контактному датчику давления и выполните испытание.
