Компрессор И Шкив (Для 1Nd-Tv) -- Снятие |
| 1. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ |
Запустите двигатель.
Установите выключатель системы кондиционирования в положение ON (ВКЛ).
Приведите компрессор системы кондиционирования в действие на 5-6 мин на частоте вращения коленчатого вала двигателя примерно 1000 об/мин для прокачки хладагента. В результате большая часть компрессорного масла из разных узлов системы кондиционирования будет собрана в компрессоре системы кондиционирования.
Выключите двигатель.
Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.
| 2. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ |
Remove the 5 clips and engine under cover rear RH.
| 3. СНИМИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 |
Disengage the 4 pins and remove No. 1 engine cover sub-assembly.
 |
| 4. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ |
 |
Remove the 3 bolts and 2 wire harness clamps, then separate the wire harness.
Loosen bolts A and B.
 |
Remove the v-ribbed belt.
| 5. ОТСОЕДИНИТЕ ТРУБКУ НИЗКОГО ДАВЛЕНИЯ В СБОРЕ |
Выверните болт и отсоедините трубопровод низкого давления в сборе от компрессора со шкивом.
 |
Снимите кольцевое уплотнение с трубопровода низкого давления кондиционера № 1.
- ПРИМЕЧАНИЕ:
- Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.
| 6. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ |

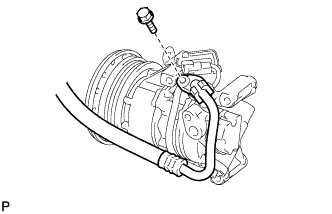

Выверните болт и отсоедините трубопровод высокого давления в сборе от компрессора со шкивом.
 |
Снимите с трубопровода высокого давления кольцевое уплотнение.
- ПРИМЕЧАНИЕ:
- Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.
| 7. СНИМИТЕ КОМПРЕССОР СО ШКИВОМ В СБОРЕ |
Отсоедините разъем.

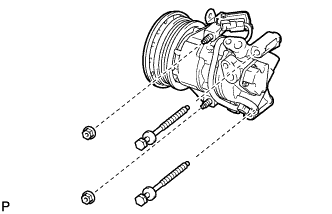

Выверните 2 болта и отверните 2 гайки.
 |

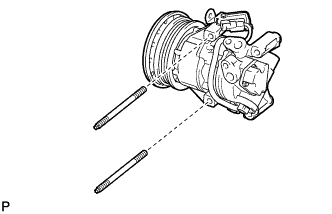

С помощью торцевого ключа со сменной головкой "TORX" (E8) выверните 2 шпильки и снимите компрессор со шкивом в сборе.
 |
