Задний Генератор Электронного Ключа (Для Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Дверной Замок. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ВНУТРЕННИЙ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА

  2. УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  3. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 1 (для 5-дверных моделей)

  4. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (для 5-дверных моделей)

  5. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (для 3-дверных моделей)

  6. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с левой стороны)

  7. УСТАНОВИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  8. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 1 (для 5-дверных моделей)

  9. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (для 5-дверных моделей)

  10. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (для 3-дверных моделей)

  11. УСТАНОВИТЕ ПОДГОЛОВНИК ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  12. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны)

Задний Генератор Электронного Ключа (Для Моделей С Кузовом Типа "Хэтчбэк") -- Установка



1. УСТАНОВИТЕ ВНУТРЕННИЙ ГЕНЕРАТОР ЭЛЕКТРОННОГО КЛЮЧА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

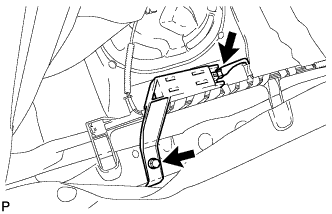

  1. Установите внутренний генератор электронного ключа и закрепите его болтом.

  1. Подсоедините разъем.



2. УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  1. Установите левое заднее сиденье в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    Для моделей производства TMC:
    42 Н*м{428 кгс*см, 31 фунт-сила-футов}
    Для моделей производства TMUK, TMMT:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    Для моделей производства TMC:
    42 Н*м{428 кгс*см, 31 фунт-сила-футов}
    Для моделей производства TMUK, TMMT:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}


3. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 1 (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 1.



4. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 2.



5. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 8 захватов и установите накладки петли подушки заднего сиденья № 2.



6. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с левой стороны)


7. УСТАНОВИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  1. Установите правое заднее сиденье в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите заднюю часть правого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    Для моделей производства TMC:
    42 Н*м{428 кгс*см, 31 фунт-сила-футов}
    Для моделей производства TMUK, TMMT:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите переднюю часть правого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    Для моделей производства TMC:
    42 Н*м{428 кгс*см, 31 фунт-сила-футов}
    Для моделей производства TMUK, TMMT:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}


8. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 1 (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 1.



9. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 2.



10. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 8 захватов и установите накладки петли подушки заднего сиденья № 2.



11. УСТАНОВИТЕ ПОДГОЛОВНИК ЦЕНТРАЛЬНОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


12. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны)
