Правое Заднее Сиденье В Сборе (Для Моделей С Кузовом Типа Хэтчбэк) Разборка. Corolla ZZE150
Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Сиденье. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
СНИМИТЕ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
СНИМИТЕ КРЫШКУ ПЕТЛИ ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА (для моделей производства TMC, TMMT)
СНИМИТЕ КОЛПАЧОК ПОДЛОКОТНИКА ЗАДНЕГО СИДЕНЬЯ (для моделей производства TMUK)
СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей производства TMC, TMMT)
СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей производства TMUK)
СНИМИТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ С ОПОРОЙ (для моделей производства TMC, TMMT)
СНИМИТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ С ОПОРОЙ (для моделей производства TMUK)
СНИМИТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ № 1
СНИМИТЕ ОСНОВАНИЕ ЗАМКА ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ
СНИМИТЕ КРЫШКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ КРЫШКУ ЗАМКА СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
СНИМИТЕ ДЕРЖАТЕЛЬ ПОДГОЛОВНИКА ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей производства TMC)
СНИМИТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей производства TMUK, TMMT)
СНИМИТЕ ЗАМОК СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ
Правое Заднее Сиденье В Сборе (Для Моделей С Кузовом Типа "Хэтчбэк") -- Разборка |
| 1. СНИМИТЕ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
С помощью торцевого ключа "TORX" T45 выверните 2 болта "TORX" и снимите втулку и спинку правого заднего сиденья в сборе.
| 2. СНИМИТЕ КРЫШКУ ПЕТЛИ ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА (для моделей производства TMC, TMMT) |
С помощью отвертки, обернутой лентой, снимите крышку петли центрального подлокотника, как показано на рисунке.
| 3. СНИМИТЕ КОЛПАЧОК ПОДЛОКОТНИКА ЗАДНЕГО СИДЕНЬЯ (для моделей производства TMUK) |
С помощью отвертки, обернутой лентой, снимите колпачок подлокотника заднего сиденья, как показано на рисунке.
| 4. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей производства TMC, TMMT) |
Выверните болт и снимите втулку.
Отсоедините штырь и снимите центральный подлокотник заднего сиденья в сборе.
Снимите втулку.
| 5. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей производства TMUK) |
Выверните болт и снимите втулку.
Снимите крышку петли центрального подлокотника, как показано на рисунке.
Отсоедините штырь и снимите центральный подлокотник заднего сиденья в сборе.
Снимите втулку.
| 6. СНИМИТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ С ОПОРОЙ (для моделей производства TMC, TMMT) |
Выверните 3 винта.
Освободите 2 захвата и снимите рычаг замка заднего сиденья с опорой.
| 7. СНИМИТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ С ОПОРОЙ (для моделей производства TMUK) |
Выверните 2 винта.
Освободите 3 захвата и снимите рычаг замка заднего сиденья с опорой.
| 8. СНИМИТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ № 1 |

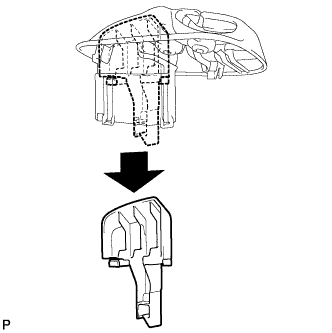

Снимите рычаг замка заднего сиденья № 1, как показано на рисунке.
| 9. СНИМИТЕ ОСНОВАНИЕ ЗАМКА ЗАДНЕГО СИДЕНЬЯ |

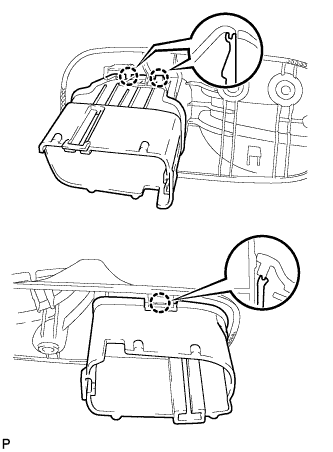

Освободите 3 захвата и снимите основание замка заднего сиденья.
| 10. СНИМИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ |
Освободите 2 захвата и снимите крышку крепления ремня безопасности.
| 11. СНИМИТЕ КРЫШКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ |
Сдвиньте крышку плечевого крепления ремня заднего сиденья в направлении, указанном стрелкой (1) на рисунке, чтобы освободить 2 захвата.
Сдвиньте крышку плечевого крепления ремня заднего сиденья в направлении, указанном стрелкой (2) на рисунке, чтобы освободить 2 захвата, и снимите крышку.
| 12. СНИМИТЕ КРЫШКУ ЗАМКА СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ |
Выверните 2 винта и снимите крышку замка спинки правого заднего сиденья.
| 13. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ |
Освободите 4 захвата и снимите обивку спинки заднего сиденья.
| 14. СНИМИТЕ ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Освободите крепления и снимите панель покрытия спинки правого заднего сиденья в сборе.
| 15. СНИМИТЕ ДЕРЖАТЕЛЬ ПОДГОЛОВНИКА ЗАДНЕГО СИДЕНЬЯ |
Освободите 4 захвата и снимите 2 держателя подголовника заднего сиденья.
| 16. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ |
Снимите 8 витковых пружин и обивку спинки раздельного заднего сиденья с подушкой.
Снимите 10 витковых пружин и обивку спинки раздельного заднего сиденья.
| 17. СНИМИТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей производства TMC) |
Отверните гайку и снимите центральный ремень безопасности заднего сиденья в сборе.
| 18. СНИМИТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (для моделей производства TMUK, TMMT) |
Отверните гайку и снимите центральный ремень безопасности заднего сиденья в сборе.
| 19. СНИМИТЕ ЗАМОК СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |

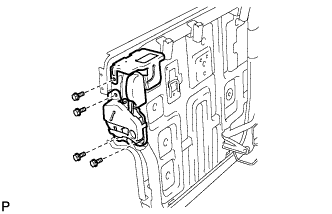

Выверните 4 болта и снимите замок спинки правого заднего сиденья в сборе.
| 20. СНИМИТЕ ОБИВКУ ПОДУШКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ |

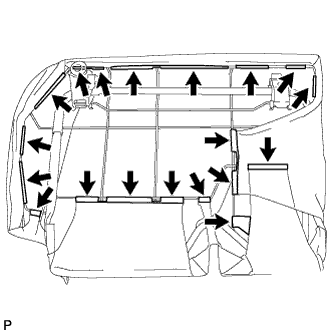

Освободите крепления и снимите обивку подушки раздельного заднего сиденья вместе с подушкой.

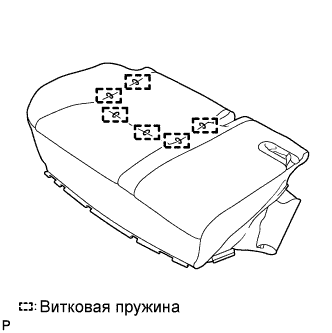

Снимите 6 витковых пружин и обивку подушки раздельного заднего сиденья.
