Заднее Сиденье В Сборе (Для Моделей С Кузовом Типа Седан) Повторная Сборка. Corolla ZZE150

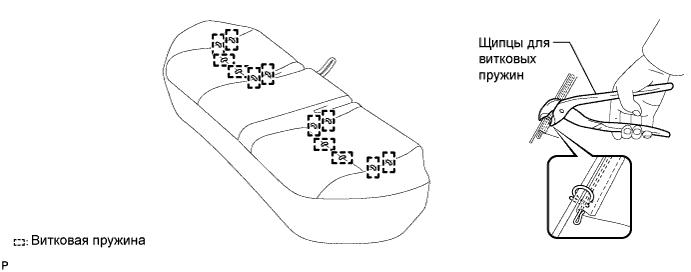

С помощью щипцов для витковых пружин установите 12 новых витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

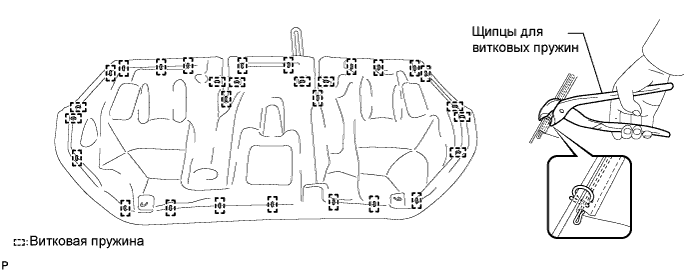

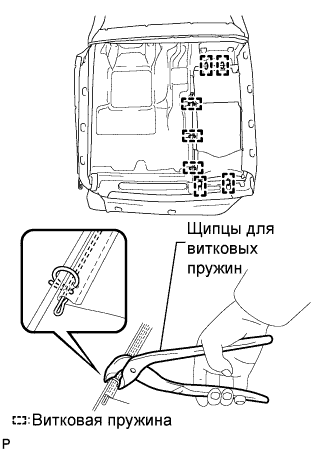

С помощью щипцов для витковых пружин закрепите обивку подушки заднего сиденья 29 новыми витковыми пружинами.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

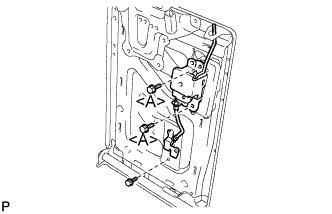

Вверните 3 болта и установите замок спинки правого заднего сиденья в сборе.

Момент затяжки:

Болт <A>:

30 Н*м{306 кгс*см, 22 фунт-сила-футов}

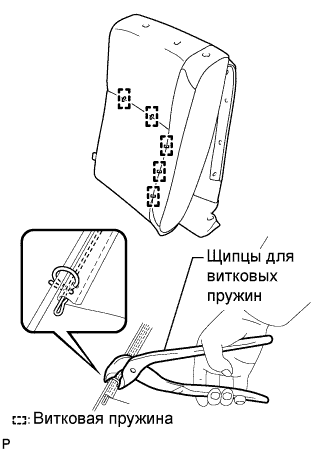

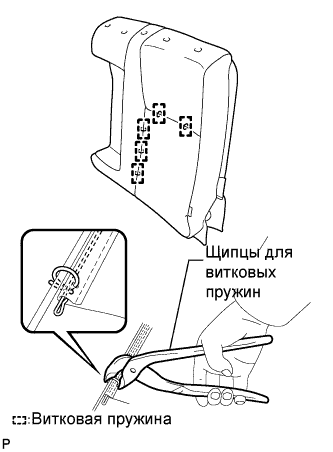

Установите обивку спинки правого заднего раздельного сиденья и закрепите ее 5 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Временно установите обивку спинки заднего сиденья с подушкой на раму спинки правого заднего сиденья.

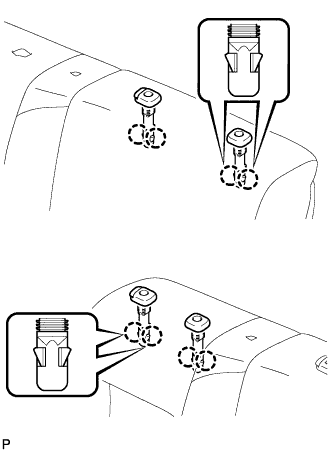

Введите в зацепление 4 захвата и установите 2 держателя подголовника заднего сиденья.

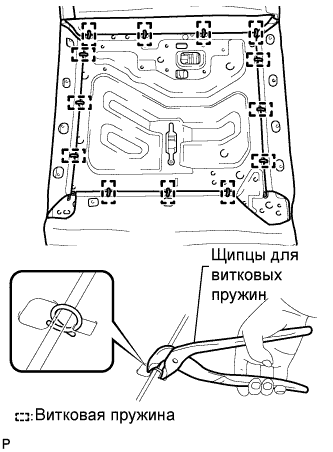

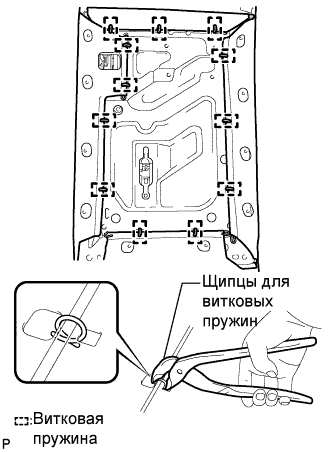

С помощью щипцов для витковых пружин установите 12 новых витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Введите в зацепление 8 фиксаторов.

Введите в зацепление захват.

Установите регулирующий держатель замка спинки заднего сиденья и вверните винт.

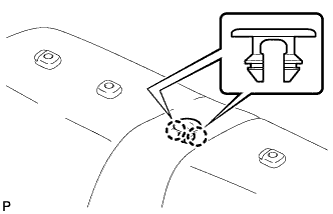

Установите изолирующую втулку кнопки останова спинки заднего сиденья и введите в зацепление 2 захвата.

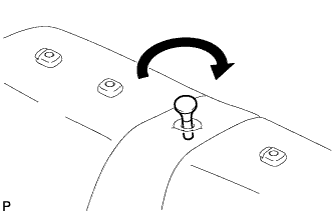

Установите кнопку разблокировки замка спинки заднего сиденья, как показано на рисунке.

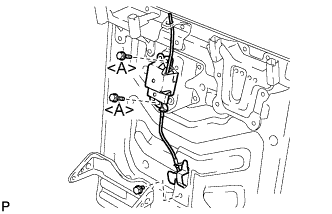

Вверните 3 болта и установите замок спинки левого заднего сиденья в сборе.

Момент затяжки:

Болт <A>:

30 Н*м{306 кгс*см, 22 фунт-сила-футов}

С помощью съемника витковых пружин наденьте 5 новых витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Установите обивку спинки правого заднего раздельного сиденья с подушкой и закрепите ее 7 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Временно установите обивку спинки заднего сиденья с подушкой на раму спинки левого заднего сиденья.

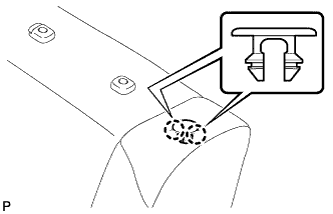

Введите в зацепление 8 захватов и установите 4 держателя подголовников заднего сиденья.

С помощью щипцов для витковых пружин установите 13 новых витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Введите в зацепление 8 фиксаторов.

Введите в зацепление захват.

Установите регулирующий держатель замка спинки заднего сиденья и вверните винт.

Установите изолирующую втулку кнопки останова спинки заднего сиденья и введите в зацепление 2 захвата.

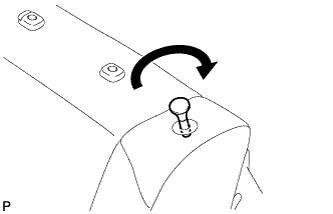

Установите кнопку разблокировки замка спинки заднего сиденья, как показано на рисунке.

Установите втулку.

Вставьте штифт в спинку заднего сиденья.

Закрепите центральный подлокотник заднего сиденья в сборе с помощью болта и втулки.

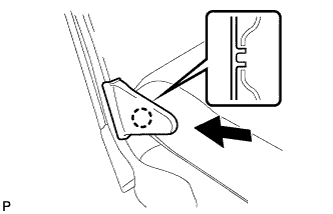

Введите в зацепление захват и установите крышку петли центрального подлокотника, как показано на рисунке.
