Заднее Сиденье В Сборе (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Сиденье. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  2. УСТАНОВИТЕ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  3. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  4. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  5. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  6. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  7. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с левой стороны)

  8. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны)

  9. УСТАНОВИТЕ ЧЕХОЛ ЗАПАСНОГО КОЛЕСА

Заднее Сиденье В Сборе (Для Моделей С Кузовом Типа "Седан") -- Установка



1. УСТАНОВИТЕ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  1. Установите спинку левого заднего сиденья в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

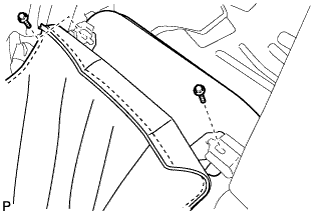

  1. Закрепите спинку левого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    18 Н*м{184 кгс*см, 13 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

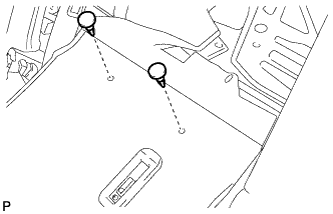

  1. Установите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

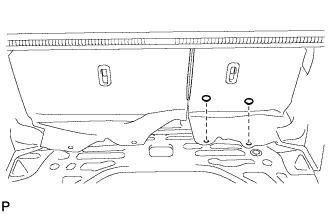

  1. Установите 2 фиксатора спинки заднего сиденья.



2. УСТАНОВИТЕ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  1. Установите спинку правого заднего сиденья в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите спинку правого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    18 Н*м{184 кгс*см, 13 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите 2 фиксатора спинки заднего сиденья.



3. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сиденье.Система Подогрева Сидений.Заднее Сиденье В Сборе (Для Моделей С Кузовом Типа Седан) Установка

  1. Введите в зацепление направляющую.

  1. Установите боковую спинку левого заднего сиденья в сборе и закрепите ее болтом.

    Момент затяжки:
    7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}


4. УСТАНОВИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сиденье.Система Подогрева Сидений.Заднее Сиденье В Сборе (Для Моделей С Кузовом Типа Седан) Установка

  1. Введите в зацепление направляющую.

  1. Установите боковую спинку правого заднего сиденья в сборе и закрепите ее болтом.

    Момент затяжки:
    7,8 Н*м{80 кгс*см, 69 фунт-сила-дюймов}


5. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Сиденье.Система Подогрева Сидений.Заднее Сиденье В Сборе (Для Моделей С Кузовом Типа Седан) Установка

  1. Установите 2 задних крепления подушки сиденья на спинку сиденья.

  1. Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.

  1. Убедитесь, что подушка сиденья установлена надежно.

    ПРИМЕЧАНИЕ:
    При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.


6. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


7. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с левой стороны)


8. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ (с правой стороны)


9. УСТАНОВИТЕ ЧЕХОЛ ЗАПАСНОГО КОЛЕСА
