Выключатель Аварийной Сигнализации (Для Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Освещение. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ В СБОРЕ

  2. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  3. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  4. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

Выключатель Аварийной Сигнализации (Для Моделей С Кузовом Типа "Хэтчбэк") -- Установка



1. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

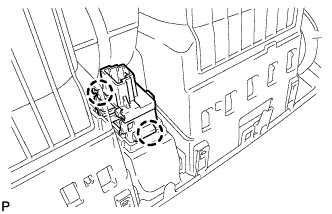

  1. Введите в зацепление 2 захвата и установите выключатель аварийной сигнализации в сборе.

    ПРИМЕЧАНИЕ:
    Если выключатель падал, не используйте его.


2. УСТАНОВИТЕ ЦЕНТРАЛЬНЫЙ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  1. Подсоедините разъем.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Освещение.Система Освещения.Выключатель Аварийной Сигнализации (Для Моделей С Кузовом Типа Хэтчбэк) Установка

  1. Введите в зацепление 3 направляющие, 5 захватов и 2 фиксатора и установите центральный регулятор температуры воздуха в салоне на панели приборов в сборе.



3. УСТАНОВИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 фиксатора и установите левую отделочную накладку панели приборов.



4. УСТАНОВИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 фиксатора и установите правую отделочную накладку панели приборов.
