Выпускная Труба Отопителя (Для Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Disengage the 4 pins and remove No. 1 engine cover sub-assembly.

Detach the 4 clips and remove the engine cover.

Detach the 4 clips and remove the engine cover.

ПРИМЕЧАНИЕ:

1. Lift the area around the clips on the top of the engine cover.

2. Do not suddenly lift the engine cover. Remove the cover slowly by detaching the clips on by one.

3. Lift area A shown in the illustration particularly slowly because there is a cowl on the top of the area around A. Failure to do so may damage the cover.


Снимите 2 крышки рычага стеклоочистителя ветрового стекла.

Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.

Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.

Освободите 7 фиксаторов и снимите верхнее уплотнение между капотом и кожухом.

Освободите 11 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.

Освободите 6 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.

Отсоедините разъем.

Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.

Выверните болт и снимите дифференциальный датчик давления в сборе с наружной верхней панели кожуха.

Выверните 3 болта и снимите левый усилитель крепления кожуха к кузову.

Отсоедините зажимы и отогните правую водозащитную пластину и брызгозащитное уплотнение воздуховода отопителя № 1, как показано на рисунке.

Выверните 8 болтов и снимите наружную верхнюю панель кожуха.

Снимите фиксатор и воздуховод.

Отверните 3 гайки и снимите выпускную трубу № 1 в сборе.

Отсоедините разъем.

Снимите все фиксаторы.

Расцепите зажим.

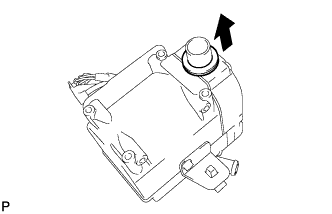

Отверните 3 гайки и снимите отопитель с выпускной трубой в сборе.

Выверните 2 болта и снимите выпускную трубу № 2 в сборе.

Снимите 2 прокладки теплообменника.
