Выпускная Труба Отопителя (Для Моделей С Кузовом Типа "Хэтчбэк") -- Установка |

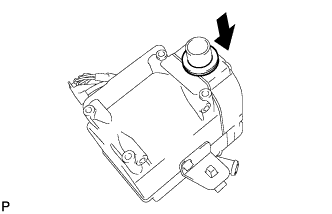

| 1. УСТАНОВИТЕ ПРОКЛАДКУ ТЕПЛООБМЕННИКА |
Установите 2 новых прокладки теплообменника.
 |

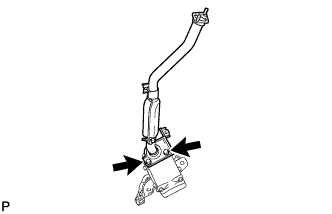

| 2. УСТАНОВИТЕ ВЫПУСКНУЮ ТРУБУ № 2 В СБОРЕ |
Установите выпускную трубу № 2 в сборе и закрепите ее 2 болтами.
- Момент затяжки:
- 5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}
 |
| 3. УСТАНОВИТЕ ОТОПИТЕЛЬ С ВЫПУСКНОЙ ТРУБОЙ В СБОРЕ |
Установите отопитель с выпускной трубой в сборе, закрепив его 3 гайками.
- Момент затяжки:
- 7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}
 |
Введите в зацепление 3 фиксатора и зажим.
 |
Подсоедините разъем.
| 4. УСТАНОВИТЕ ВЫПУСКНУЮ ТРУБУ № 1 В СБОРЕ |
Установите выпускную трубу № 1 в сборе и закрепите ее 2 гайками <A>.
- Момент затяжки:
- 7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}
 |
Заверните гайку <B>.
- Момент затяжки:
- 7,5 Н*м{77 кгс*см, 66 фунт-сила-дюймов}
| 5. УСТАНОВИТЕ ВОЗДУХОВОД |
Установите воздуховод и закрепите его фиксатором.
 |
| 6. УСТАНОВИТЕ НАРУЖНУЮ ВЕРХНЮЮ ПАНЕЛЬ КОЖУХА |
Установите наружную верхнюю панель кожуха и закрепите ее 8 болтами.
- Момент затяжки:
- 8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}
 |
Отогните правую водозащитную пластину и брызгозащитное уплотнение воздуховода отопителя № 1 и отсоедините все зажимы, как показано на рисунке.
 |
| 7. УСТАНОВИТЕ ЛЕВЫЙ УСИЛИТЕЛЬ КРЕПЛЕНИЯ КОЖУХА К КУЗОВУ |
Установите левый усилитель крепления кожуха к кузову и закрепите его 3 болтами.
- Момент затяжки:
- 8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}
 |
| 8. УСТАНОВИТЕ ДИФФЕРЕНЦИАЛЬНЫЙ ДАТЧИК ДАВЛЕНИЯ (для моделей с 1AD-FTV с сажевым фильтром, 2AD-FHV) |
Установите дифференциальный датчик давления в сборе на наружную верхнюю панель кожуха и закрепите его болтом.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
 |
| 9. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА С ТЯГОЙ В СБОРЕ |
Установите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе и закрепите его 2 болтами.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
 |
Подсоедините разъем.
| 10. УСТАНОВИТЕ ЛЕВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА |
Введите в зацепление фиксатор и 6 захватов и установите левую вентиляционную решетку в верхней части кожуха.
| 11. УСТАНОВИТЕ ПРАВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА |
Введите в зацепление фиксатор и 11 захватов и установите правую вентиляционную решетку в верхней части кожуха.
| 12. УСТАНОВИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОЖУХОМ |
Освободите 7 фиксаторов и отсоедините верхнее уплотнение между капотом и кожухом.
 |
| 13. УСТАНОВИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |
Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.
Очистите зубчатую часть рычага стеклоочистителя.
 |
При повторной установке:
Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.
Установите правый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.
- Момент затяжки:
- 26 Н*м{265 кгс*см, 19 фунт-сила-футов}
- УКАЗАНИЕ:
- Удерживайте шарнир рычага рукой, чтобы затянуть гайку.
Участок Измерение А 17,5–32,5 мм (0,39–1,57 дюйма)
 |
| 14. УСТАНОВИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |
Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.
Очистите зубчатую часть рычага стеклоочистителя.
|
При повторной установке:
Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.
Установите левый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.
- Момент затяжки:
- 26 Н*м{265 кгс*см, 19 фунт-сила-футов}
- УКАЗАНИЕ:
- Удерживайте шарнир рычага рукой, чтобы затянуть гайку.
Участок Измерение А 25,5–40,5 мм (0,71–1,89 дюйма)
 |
Приведите в действие передние стеклоочистители, одновременно распыляя омывающую жидкость на ветровое стекло. Убедитесь, что передние стеклоочистители работают надлежащим образом и не задевают кузов автомобиля.
| 15. УСТАНОВИТЕ КРЫШКУ НАСАДКИ РЫЧАГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
Установите 2 крышки.
 |
| 16. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с 1ND-TV) |
Fit the 4 retainers and install the No. 1 engine cover.
| 17. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с 1AD-FTV) |
Attach the 4 clips to install the engine cover.
 |
| 18. УСТАНОВИТЕ КРЫШКУ ДВИГАТЕЛЯ № 1 (для моделей с 2AD-FHV) |
Attach the 4 clips to install the engine cover.
- ПРИМЕЧАНИЕ:
- Line up the 4 grommets using the oil filler cap and oil dipstick as guides.
- Push down on the four locations shown to install the cover.
|
