Датчик Температуры Воздуха В Салоне (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Выверните 2 винта <В>.

Отцепите захват.

Отсоедините направляющую и снимите нижнюю крышку панели приборов № 2 в сборе.

Выверните 2 винта <В>.

Отцепите захват.

Отсоедините направляющую и снимите нижнюю крышку панели приборов № 2 в сборе.

Выверните 2 винта <В>.

Расцепите 5 захватов, 2 направляющих и 2 фиксатора и снимите нижнюю отделочную накладку панели приборов.

Расцепите 5 захватов, 2 направляющих и 2 фиксатора и снимите нижнюю отделочную накладку панели приборов.

Выверните 2 болта (верхняя сторона).

Выверните 2 болта (нижняя сторона).

Освободите 7 захватов и 2 направляющие.

Отсоедините разъем подушки безопасности для защиты коленей водителя и снимите подушку безопасности для защиты коленей водителя.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Отверткой с обернутым клейкой лентой концом освободите захват и снимите нижний кожух рулевого колеса №3.

Отверткой с обернутым клейкой лентой концом освободите захват и снимите нижний кожух рулевого колеса №2.

С помощью торцевого гаечного ключа для винтов "TORX" (T30) ослабьте затяжку 2 винтов "TORX" так, чтобы канавка по окружности винта вошла в корпус с резьбой.

Вытяните накладку рулевого колеса из рулевого колеса и возьмите ее одной рукой, как показано на рисунке.

ПРИМЕЧАНИЕ:

При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.

Отсоедините разъем звукового сигнала от накладки рулевого колеса.

Отверткой с обернутым клейкой лентой концом отсоедините разъем подушки безопасности и снимите накладку рулевого колеса.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Полностью выдвиньте и поднимите рулевое колесо.

Отверните установочную гайку рулевого колеса в сборе.

Нанесите метки на рулевое колесо в сборе и главный вал рулевого управления в сборе.

Отсоедините разъемы от витого кабеля.

С помощью SST снимите рулевое колесо в сборе.

SST

09950-50013(09951-05010,09952-05010,09953-05020,09954-05021)

ПРИМЕЧАНИЕ:

Перед применением нанесите небольшое количество консистентной смазки на резьбу и наконечник центрального болта SST.

Нажмите на правую и левую стороны нижнего кожуха рулевой колонки и освободите 4 захвата.

Вставьте пальцы в отверстие рычага наклона нижнего кожуха рулевой колонки, чтобы освободить захват.

УКАЗАНИЕ:

Разведите захват, чтобы освободить его.

Поверните нижний кожух рулевой колонки, чтобы освободить 2 захвата, и снимите нижний кожух рулевой колонки, как показано на рисунке.

Освободите захват и 2 штыря и снимите верхний кожух рулевой колонки.

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

Освободите два захвата и фиксатор и снимите левую отделочную накладку панели приборов.

С помощью рычага регулировки наклона опустите рулевое колесо в сборе.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Освободите направляющую, захват и 3 фиксатора, а затем снимите облицовку панели управления в сборе.

Расцепите 3 захвата и фиксатор и снимите основание отверстия переключателя № 1.

Расцепите 3 захвата и фиксатор.

Отсоедините разъем и снимите основание отверстия переключателя № 1.

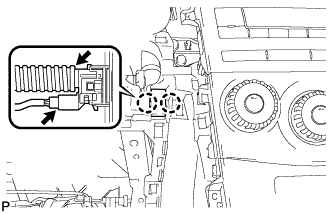

Отсоедините разъем.

Отсоедините воздушный шланг.

Отцепите 2 захвата и снимите датчик температуры в салоне.
