Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Повторная Сборка. Corolla ZZE150

Отопитель И Система Кондиционирования. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Кондиционирование Воздуха. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ОСУШИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  2. УСТАНОВИТЕ ПОДУШКУ КОНДЕНСАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1

Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) -- Повторная Сборка



1. УСТАНОВИТЕ ОСУШИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Используя плоскогубцы, установите осушитель системы кондиционирования на модулятор.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

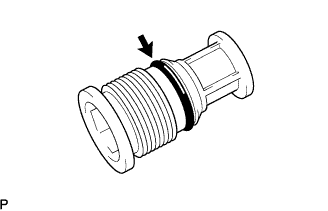

  1. Нанесите необходимое количество компрессорного масла на кольцевое уплотнение и пригоночную поверхность крышки.

    Компрессорное масло:
    ND-OIL 8 или аналогичное


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Повторная Сборка

  1. С помощью прямого шестигранного ключа на 14 мм установите крышку на сердцевину конденсатора системы кондиционирования.

    Момент затяжки:
    2,9 Н*м{30 кгс*см, 26 фунт-сила-дюймов}


2. УСТАНОВИТЕ ПОДУШКУ КОНДЕНСАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

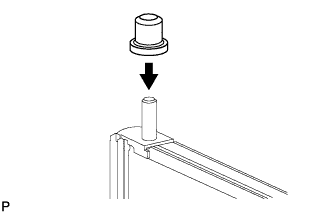

  1. Установите 4 подушки конденсатора системы кондиционирования № 1.
