Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Разборка. Corolla ZZE150

Отопитель И Система Кондиционирования. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Кондиционирование Воздуха. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ПОДУШКУ КОНДЕНСАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1

  2. СНИМИТЕ ОСУШИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) -- Разборка



1. СНИМИТЕ ПОДУШКУ КОНДЕНСАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

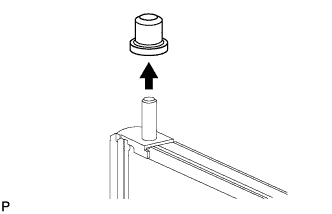

  1. Снимите 4 подушки конденсатора системы кондиционирования № 1.



2. СНИМИТЕ ОСУШИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Разборка

  1. С помощью прямого шестигранного ключа на 14 мм снимите крышку с модулятора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

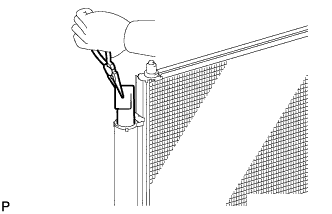

  1. С помощью плоскогубцев извлеките осушитель системы кондиционирования.
