Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Снятие. Corolla ZZE150

Отопитель И Система Кондиционирования. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Кондиционирование Воздуха. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора)

  2. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА (для моделей с кузовом типа "седан")

  3. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ (для моделей с кузовом типа "седан")

  4. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

  5. ОТСОЕДИНИТЕ КРОНШТЕЙН ХОМУТА ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 (для моделей с кузовом типа "седан")

  6. ОТСОЕДИНИТЕ КРОНШТЕЙН ХОМУТА ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 (для моделей с кузовом типа "хэтчбэк")

  7. ОТСОЕДИНИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с кузовом типа "седан")

  8. ОТСОЕДИНИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с кузовом типа "хэтчбэк")

  9. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА № 2 (для моделей с 1ZR-FE)

  10. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА № 2 (для моделей с 2ZR-FE)

  11. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА № 2 (для моделей с 4ZZ-FE)

  12. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА № 2 (для моделей с 1ND-TV)

  13. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ

  14. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ (для моделей с 1ZR-FE, 2ZR-FE)

  15. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ (для моделей с 4ZZ-FE)

  16. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ (для моделей с 1ND-TV)

  17. ОТСОЕДИНИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (за исключением моделей с 1ND-TV)

  18. ОТСОЕДИНИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с 1ND-TV)

  19. СНИМИТЕ КОНДЕНСАТОР В СБОРЕ С ПРИЕМНИКОМ

Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) -- Снятие



1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора)
Для моделей с кузовом типа "седан": (Нажмите здесь)
Для моделей с кузовом типа "хэтчбэк": (Нажмите здесь)


2. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 защитных элемента решетки радиатора.



3. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Снятие

  1. С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Снятие

  1. Наклейте вокруг переднего бампера в сборе защитную клейкую ленту.

  1. Выверните 6 винтов, 2 болта и освободите 5 фиксаторов.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Снятие

  1. Освободите 6 захватов и снимите передний бампер в сборе, как показано на рисунке.

  1. Для моделей с противотуманными фарами:

    1. Отсоедините разъем противотуманной фары.

  1. Для моделей с очистителями фар:

    1. Слейте омывающую жидкость. (Нажмите здесь)



4. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Снятие

  1. Снимите фиксатор.

    УКАЗАНИЕ:
    Порядок выполнения работ для правой и левой сторон одинаков.

  1. С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.

    УКАЗАНИЕ:
    Порядок выполнения работ для правой и левой сторон одинаков.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Снятие

  1. Наклейте вокруг переднего бампера в сборе защитную клейкую ленту.

  1. Выверните 6 винтов, 4 болта и освободите 3 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Снятие

  1. Освободите 6 захватов и снимите передний бампер в сборе, как показано на рисунке.

  1. Для моделей с противотуманными фарами:

    1. Отсоедините разъем противотуманной фары.

  1. Для моделей с очистителями фар:

    1. Слейте омывающую жидкость. (Нажмите здесь)



5. ОТСОЕДИНИТЕ КРОНШТЕЙН ХОМУТА ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

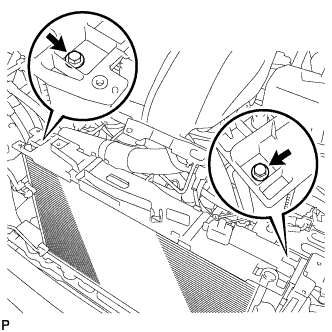

  1. Выверните 2 болта и снимите кронштейн хомута шланга охлаждающей жидкости № 1 с верхнего кронштейна радиатора.



6. ОТСОЕДИНИТЕ КРОНШТЕЙН ХОМУТА ШЛАНГА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 1 (для моделей с кузовом типа "хэтчбэк")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и снимите кронштейн хомута шланга охлаждающей жидкости № 1 с верхнего кронштейна радиатора.



7. ОТСОЕДИНИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с кузовом типа "седан")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините трос управления замком капота.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 3 болта и снимите замок капота в сборе.



8. ОТСОЕДИНИТЕ ЗАМОК КАПОТА В СБОРЕ (для моделей с кузовом типа "хэтчбэк")
Для моделей без выключателя освещения проема капота двигателя: (Нажмите здесь)
Для моделей с выключателем освещения проема капота двигателя: (Нажмите здесь)


9. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА № 2 (для моделей с 1ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем звукового сигнала.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и снимите верхний кронштейн радиатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

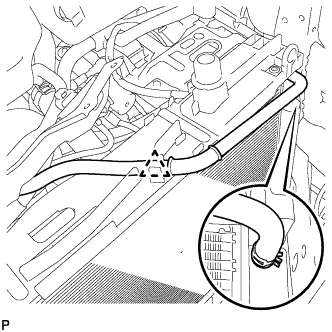

  1. Отсоедините шланг расширительного бачка радиатора от хомута шланга.

  1. Отсоедините шланг расширительного бачка радиатора от радиатора в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта, расцепите 2 захвата и снимите кожух вентилятора № 2 с радиатора в сборе.

  1. Снимите 2 подкладки кронштейна радиатора с кожуха вентилятора № 2.



10. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА № 2 (для моделей с 2ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the horn connector.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 4 bolts and upper radiator support.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Конденсатор (Кроме 1Ad-Ftv, 2Ad-Fhv) Снятие

  1. Disconnect the radiator reservoir tank hose from the hose clamp.

  1. Disconnect the radiator reservoir tank hose from the radiator assembly.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts, disengage the 2 claws, and remove the No. 2 fan shroud from the radiator assembly.

  1. Remove the 2 radiator support cushions from the No. 2 fan shroud.



11. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА № 2 (для моделей с 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините разъем звукового сигнала.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и снимите верхний кронштейн радиатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините шланг расширительного бачка радиатора от хомута шланга.

  1. Отсоедините шланг расширительного бачка радиатора от радиатора в сборе.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта, расцепите 2 захвата и снимите кожух вентилятора № 2 с радиатора в сборе.

  1. Снимите 2 подкладки кронштейна радиатора с кожуха вентилятора № 2.



12. СНИМИТЕ КОЖУХ ВЕНТИЛЯТОРА № 2 (для моделей с 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the horn connector.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 4 bolts and radiator support upper.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Disconnect the radiator reservoir tank hose from the hose clamp.

  1. Disconnect the radiator reservoir tank hose from the radiator assembly.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 2 bolts and No. 2 fan shroud from the radiator assembly.

  1. Remove the 2 radiator support cushions from the No. 2 fan shroud.



13. СОБЕРИТЕ ХЛАДАГЕНТ ИЗ СИСТЕМЫ ОХЛАЖДЕНИЯ

  1. Запустите двигатель.

  1. Установите выключатель системы кондиционирования в положение ON (ВКЛ).

  1. Приведите компрессор системы кондиционирования в действие на 5-6 мин на частоте вращения коленчатого вала двигателя примерно 1000 об/мин для прокачки хладагента. В результате большая часть компрессорного масла из разных узлов системы кондиционирования будет собрана в компрессоре системы кондиционирования.

  1. Выключите двигатель.

  1. Соберите хладагент из системы кондиционирования с помощью установки регенерации хладагента.



14. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ (для моделей с 1ZR-FE, 2ZR-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

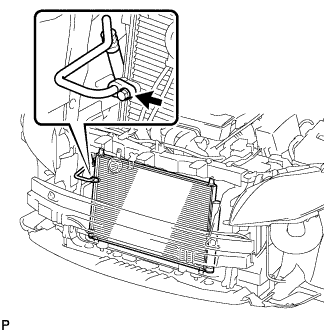

  1. Выверните болт и отсоедините трубопровод высокого давления в сборе от конденсатора.

  1. Снимите с трубопровода высокого давления кольцевое уплотнение.

    ПРИМЕЧАНИЕ:
    Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.


15. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ (для моделей с 4ZZ-FE)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

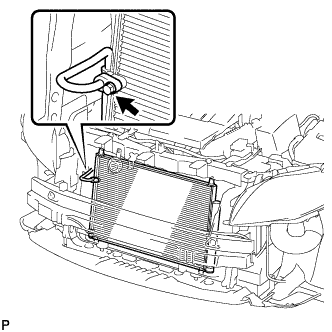

  1. Выверните болт и отсоедините трубопровод высокого давления в сборе от конденсатора.

  1. Снимите с трубопровода высокого давления кольцевое уплотнение.

    ПРИМЕЧАНИЕ:
    Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.


16. ОТСОЕДИНИТЕ ТРУБОПРОВОД ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ (для моделей с 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

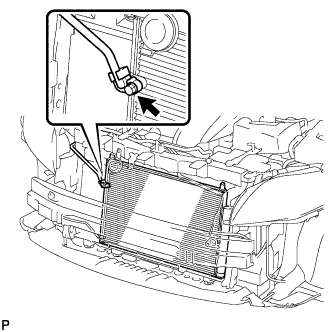

  1. Выверните болт и отсоедините трубопровод высокого давления в сборе от конденсатора.

  1. Снимите с трубопровода высокого давления кольцевое уплотнение.

    ПРИМЕЧАНИЕ:
    Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.


17. ОТСОЕДИНИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (за исключением моделей с 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

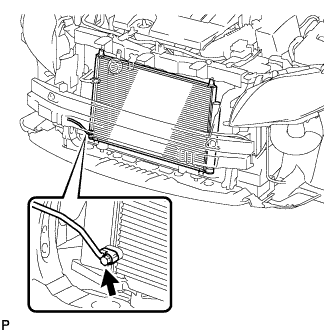

  1. Выверните болт и отсоедините трубку и обвязку системы кондиционирования в сборе от конденсатора.

  1. Снимите кольцевое уплотнение с трубки и обвязки системы кондиционирования в сборе.

    ПРИМЕЧАНИЕ:
    Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.


18. ОТСОЕДИНИТЕ ТРУБКУ И ОБВЯЗКУ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с 1ND-TV)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

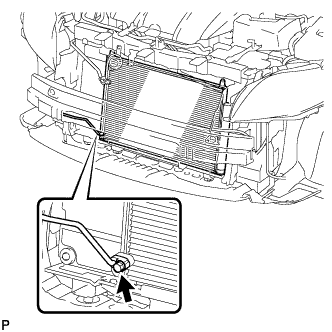

  1. Выверните болт и отсоедините трубку и обвязку системы кондиционирования в сборе от конденсатора.

  1. Снимите кольцевое уплотнение с трубки и обвязки системы кондиционирования в сборе.

    ПРИМЕЧАНИЕ:
    Для предотвращения проникновения влаги и загрязняющих веществ герметизируйте отверстия отсоединенных деталей с помощью виниловой ленты.


19. СНИМИТЕ КОНДЕНСАТОР В СБОРЕ С ПРИЕМНИКОМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

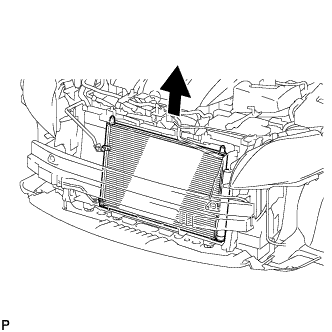

  1. Снимите конденсатор в сборе с приемником, как показано на рисунке.
