Контрольная Лампа Безопасности В Сборе (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие |
| 1. СНИМИТЕ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
С помощью отвертки расцепите 2 фиксатора.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
 |
Освободите 2 фиксатора.
 |
Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.
| 2. СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Наклейте защитную клейкую ленту в месте, показанном на рисунке.
 |
Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.
Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.
 |
Освободите 3 фиксатора и снимите левую отделочную накладку панели приборов.
 |
| 3. СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Наклейте защитную клейкую ленту в месте, показанном на рисунке.
 |
Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.
Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.
 |
Освободите 3 фиксатора и снимите правую отделочную накладку панели приборов.
 |
| 4. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
Освободите 5 захватов, 2 фиксатора и 3 направляющие.
 |
Отсоедините все разъемы и снимите центральный регулятор температуры воздуха в салоне с панели приборов в сборе.
| 5. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией) |
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
 |
| 6. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА (для моделей с механической трансмиссией) |
Расцепите 7 захватов и снимите верхнюю переднюю облицовку панели пола.
 |
| 7. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с механической трансмиссией) |
Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.
 |
| 8. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией) |
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
 |
| 9. СНИМИТЕ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ В СБОРЕ (для моделей с автоматической трансмиссией) |
Освободите 7 захватов и снимите корпус индикатора положения в сборе.
 |
| 10. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с автоматической трансмиссией) |
Выверните два винта <Е> или <F>.
 |
Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.
 |
| 11. СНИМИТЕ РАДИОПРИЕМНИК С КРОНШТЕЙНОМ (для моделей с радиоприемником) |
Отверните 4 болта.
 |
Вытяните радиоприемник с кронштейном по направлению к задней части автомобиля и расцепите 4 фиксатора.
 |
Отсоедините все разъемы и снимите радиоприемник с кронштейном.
| 12. СНИМИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ С КРОНШТЕЙНОМ (для моделей с системой навигации) |
Выверните 4 болта.
 |
Вытяните приемник системы навигации с кронштейном по направлению к задней части автомобиля и расцепите 4 фиксатора.
Отсоедините все разъемы и снимите приемник системы навигации с кронштейном.
 |
| 13. СНИМИТЕ ПАНЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для моделей с кондиционером с ручным управлением) |
Отцепите 4 фиксатора и снимите панель системы кондиционирования в сборе.
 |
Отсоедините все разъемы.
Отцепите 2 захвата и снимите трос управления отопителем № 2 в сборе.
 |
Отцепите 2 захвата и снимите трос управления отопителем № 2 в сборе.
 |

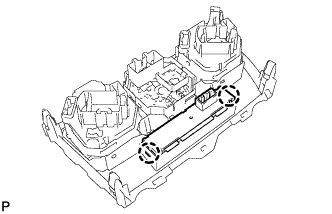

| 14. СНИМИТЕ СИГНАЛЬНУЮ ЛАМПУ В СБОРЕ (для моделей с кондиционером с ручным управлением) |
Освободите 2 захвата и снимите сигнальную лампу в сборе.
 |
| 15. СНИМИТЕ ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ (для автоматического кондиционера) |
Отцепите 4 фиксатора и снимите панель управления системы кондиционирования в сборе.
 |
Отсоедините разъем.
