  1. УСТАНОВИТЕ ДАТЧИК РАДАРА ПРОТИВОУГОННОЙ СИСТЕМЫ

  2. УСТАНОВИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (для 5-дверных моделей)

  3. УСТАНОВИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (для 3-дверных моделей)

Датчик Проникновения (Для Моделей С Кузовом Типа "Хэтчбэк") -- Установка



1. УСТАНОВИТЕ ДАТЧИК РАДАРА ПРОТИВОУГОННОЙ СИСТЕМЫ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

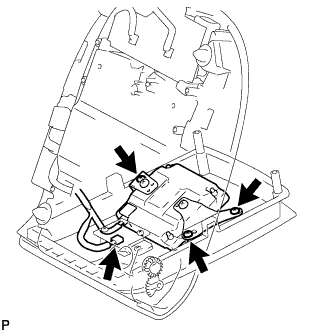

  1. Установите датчик радара противоугонной системы и закрепите его 3 винтами.

  1. Подсоедините разъем.

  1. Вытяните жгут проводов датчика радара противоугонной системы из-под облицовочной панели крыши.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

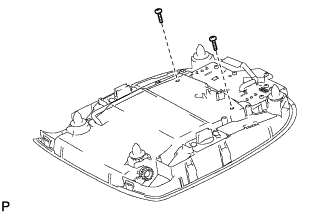

  1. Закройте кожух облицовки крыши и закрепите его 2 винтами.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система.Датчик Проникновения (Для Моделей С Кузовом Типа Хэтчбэк) Установка

  1. Подсоедините разъем.

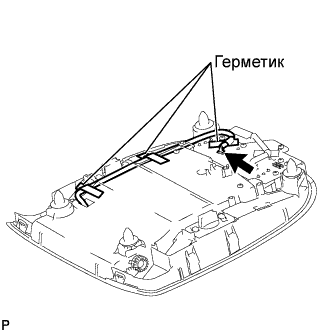

  1. Установите жгут проводов датчика радара противоугонной системы с 3 уплотнениями.

    УКАЗАНИЕ:
    Используйте ранее снятые уплотнения.


2. УСТАНОВИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (для 5-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините разъем.

  1. Установите лампу индивидуального освещения и закрепите ее 4 захватами и 4 фиксаторами.



3. УСТАНОВИТЕ ЛАМПУ ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ В СБОРЕ (для 3-дверных моделей)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините разъем.

  1. Установите лампу индивидуального освещения в сборе и введите в зацепление 4 захвата и 4 фиксатора.
