Переключатель Стеклоочистителя Проверка. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Стеклоочистители И Стеклоомыватели. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с левосторонним, правосторонним рулевым управлением и переключателем стеклоочистителя ветрового стекла с правой стороны)

  2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с правосторонним рулевым управлением и переключателем стеклоочистителя ветрового стекла с левой стороны)

Переключатель Стеклоочистителя -- Проверка

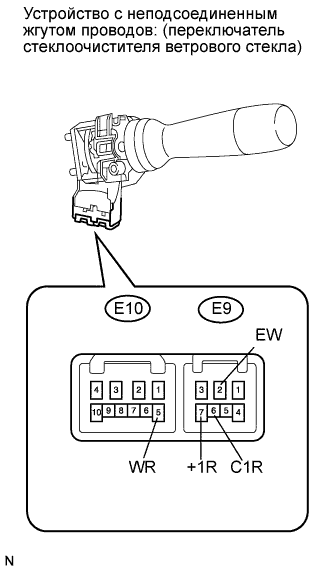

1. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с левосторонним, правосторонним рулевым управлением и переключателем стеклоочистителя ветрового стекла с правой стороны)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Переключатель Стеклоочистителя Проверка

  1. Проверьте переключатель переднего стеклоочистителя.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (для моделей с датчиком дождя):
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      E10-1 (+S) - E10-3 (+1)
      		OFF (ВЫКЛ)
      		Менее 1 Ом
      E10-2 (+B) - E10-3 (+1)
      		MIST
      LO
      E10-2 (+B) - E10-4 (+2)
      		HI
      E10-9 (AUTO) - E10-10 (E)
      		AUTO
      Номинальное сопротивление (для моделей без датчика дождя):
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      E10-1 (+S) - E10-3 (+1)
      		INT
      		Менее 1 Ом
      ВЫКЛ
      E10-2 (+B) - E10-3 (+1)
      		MIST
      LO
      E10-2 (+B) - E10-4 (+2)
      		HI
      Если результат проверки не соответствует требованиям, замените выключатель в сборе.

  1. Проверьте выключатель переднего стеклоомывателя.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      E9-2 (EW) - E9-3 (WF)
      		ON (ВКЛ)
      		Менее 1 Ом
      ВЫКЛ
      		10 кОм или более
      Если результат проверки не соответствует требованиям, замените выключатель в сборе.


  1. Проверьте работу в прерывистом режиме.

    1. Подсоедините положительный (+) вывод вольтметра к контакту E10-3 (+1), а отрицательный (-) вывод - к контакту E9-2 (EW).

    2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту E10-2 (+B), а отрицательный (-) вывод - к контактам E9-2 (EW) и E10-1 (+S).

    3. Установите переключатель стеклоочистителя в положение INT.

    4. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту E10-1 (+S) на 5 секунд.



    5. Подсоедините отрицательный (-) вывод аккумуляторной батареи к контакту E10-1 (+S). Активируйте реле прерывистого режима работы стеклоочистителя и измерьте напряжение между контактами Е10-3 (+1) и Е9-2 (EW).

      OK:

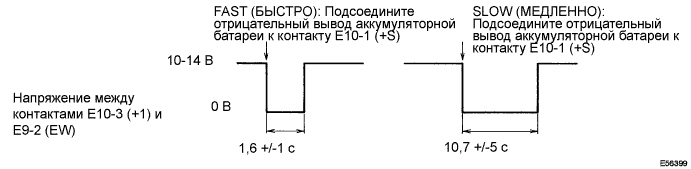

      Напряжение изменяется, как показано на рисунке ниже.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Переключатель Стеклоочистителя Проверка

      Если результат проверки не соответствует требованиям, замените выключатель в сборе.


  1. Проверьте работу переднего стеклоомывателя.

    1. Переведите переключатель стеклоочистителя в положение OFF (ВЫКЛ).

    2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту E10-2 (+B), а отрицательный (-) вывод – к контактам E10-1 (+S) и E9-2 (EW).

    3. Подсоедините положительный (+) вывод вольтметра к контакту E10-3 (+1), а отрицательный (-) вывод - к контакту E9-2 (EW).



    4. Включите и выключите стеклоомыватель и измерьте напряжение между контактами E10-3 (+1) и E9-2 (EW).

      OK:

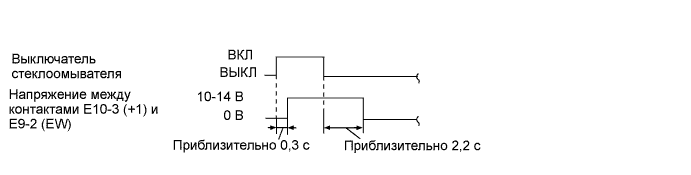

      Напряжение изменяется, как показано на рисунке ниже.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Переключатель Стеклоочистителя Проверка

      Если результат проверки не соответствует требованиям, замените выключатель в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Переключатель Стеклоочистителя Проверка

  1. Проверьте переключатель заднего стеклоочистителя.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      E9-2 (EW) - E9-6 (C1R)
      		LO
      		Менее 1 Ом
      E9-2 (EW) - E9-7 (+1R)
      		HI
      E9-2 (EW) - E9-6 (C1R)
      		ВЫКЛ
      		10 кОм или более
      E9-2 (EW) - E9-7 (+1R)
      Если результат проверки не соответствует требованиям, замените выключатель в сборе.

  1. Проверьте выключатель заднего стеклоомывателя.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      E9-2 (EW) - E10-5 (WR)
      		ON (ВКЛ)
      		Менее 1 Ом
      ВЫКЛ
      		10 кОм или более
      Если результат проверки не соответствует требованиям, замените выключатель в сборе.

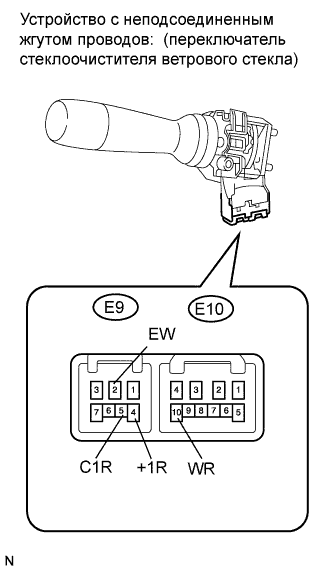

2. ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с правосторонним рулевым управлением и переключателем стеклоочистителя ветрового стекла с левой стороны)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Переключатель Стеклоочистителя Проверка

  1. Проверьте переключатель переднего стеклоочистителя.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление (для моделей с датчиком дождя):
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      E10-4 (+S) - E10-2 (+1)
      		OFF (ВЫКЛ)
      		Менее 1 Ом
      E10-3 (+B) - E10-2 (+1)
      		MIST
      LO
      E10-3 (+B) - E10-1 (+2)
      		HI
      E10-6 (AUTO) - E10-5 (E)
      		AUTO
      Номинальное сопротивление (для моделей без датчика дождя):
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      E10-4 (+S) - E10-2 (+1)
      		INT
      		Менее 1 Ом
      OFF (ВЫКЛ)
      E10-3 (+B) - E10-2 (+1)
      		MIST
      LO
      E10-3 (+B) - E10-1 (+2)
      		HI
      Если результат проверки не соответствует требованиям, замените переключатель в сборе.

  1. Проверьте выключатель переднего стеклоомывателя.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      E9-2 (EW) - E9-1 (WF)
      		ON (ВКЛ)
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      Если результат проверки не соответствует требованиям, замените переключатель в сборе.


  1. Проверьте работу в прерывистом режиме.

    1. Подсоедините положительный (+) вывод вольтметра к контакту E10-2 (+1), а отрицательный (-) вывод – к контакту E9-2 (EW).

    2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту E10-3 (+B), а отрицательный (-) вывод - к контактам E9-2 (EW) и E10-4 (+S).

    3. Установите переключатель стеклоочистителя в положение INT.

    4. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту E10-4 (+S) на 5 секунд.



    5. Подсоедините отрицательный (-) вывод аккумуляторной батареи к контакту E10-4 (+S). Активируйте реле прерывистого режима работы стеклоочистителя и проверьте напряжение между контактами E10-2 (+1) и E9-2 (EW).

      OK:

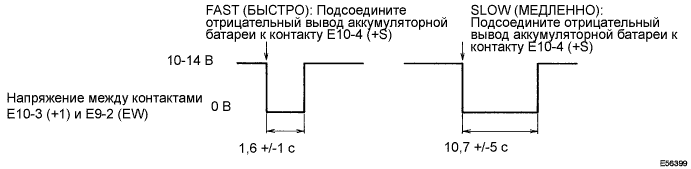

      Напряжение изменяется, как показано на рисунке ниже.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Переключатель Стеклоочистителя Проверка

      Если результат проверки не соответствует требованиям, замените переключатель в сборе.


  1. Проверьте работу переднего стеклоомывателя.

    1. Переведите переключатель стеклоочистителя в положение OFF (ВЫКЛ).

    2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту E10-3 (+B), а отрицательный (-) вывод - к контактам E10-4 (+S) и E9-2 (EW).

    3. Подсоедините положительный (+) вывод вольтметра к контакту E10-2 (+1), а отрицательный (-) вывод – к контакту E9-2 (EW).



    4. Включите и выключите стеклоомыватель и измерьте напряжение между контактами E10-2 (+1) и E9-2 (EW).

      OK:

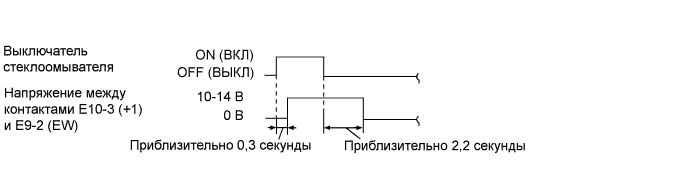

      Напряжение изменяется, как показано на рисунке ниже.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Переключатель Стеклоочистителя Проверка

      Если результат проверки не соответствует требованиям, замените переключатель в сборе.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Переключатель Стеклоочистителя Проверка

  1. Проверьте переключатель заднего стеклоочистителя.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      E9-2 (EW) - E9-5 (C1R)
      		LO
      		Менее 1 Ом
      E9-2 (EW) - E9-4 (+1R)
      		HI
      E9-2 (EW) - E9-5 (C1R)
      		OFF (ВЫКЛ)
      		10 кОм или более
      E9-2 (EW) - E9-4 (+1R)
      Если результат проверки не соответствует требованиям, замените переключатель в сборе.

  1. Проверьте выключатель заднего стеклоомывателя.

    1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Положение выключателя
      		Заданные условия
      E9-2 (EW) - E10-10 (WR)
      		ON (ВКЛ)
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      Если результат проверки не соответствует требованиям, замените переключатель в сборе.
