Электродвигатель Насоса Переднего Омывателя (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Стеклоочистители И Стеклоомыватели. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора)

  2. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА

  3. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ

  4. СЛЕЙТЕ ОМЫВАЮЩУЮ ЖИДКОСТЬ

  5. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

Электродвигатель Насоса Переднего Омывателя (Для Моделей С Кузовом Типа "Седан") -- Снятие



1. СНИМИТЕ ВЕРХНИЙ ВОЗДУШНЫЙ ОТРАЖАТЕЛЬ РАДИАТОРА (для моделей с крышкой радиатора)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 6 фиксаторов и верхний воздушный отражатель радиатора.



2. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЕШЕТКИ РАДИАТОРА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите 2 защитных элемента решетки радиатора.



3. СНИМИТЕ ПЕРЕДНИЙ БАМПЕР В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Электродвигатель Насоса Переднего Омывателя (Для Моделей С Кузовом Типа Седан) Снятие

  1. С помощью отвертки поверните палец на 90 градусов и снимите фиксатор штифтов.

    УКАЗАНИЕ:
    Порядок выполнения работ одинаков для правой и левой стороны.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Электродвигатель Насоса Переднего Омывателя (Для Моделей С Кузовом Типа Седан) Снятие

  1. Наклейте вокруг переднего бампера в сборе защитную клейкую ленту.

  1. Выверните 6 винтов, 2 болта и освободите 5 фиксаторов.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Электродвигатель Насоса Переднего Омывателя (Для Моделей С Кузовом Типа Седан) Снятие

  1. Освободите 6 захватов и снимите передний бампер в сборе, как показано на рисунке.

  1. Для моделей с противотуманными фарами:

    1. Отсоедините разъем противотуманной фары.

  1. Для моделей с очистителями фар:

    1. Слейте омывающую жидкость. (Нажмите здесь)



4. СЛЕЙТЕ ОМЫВАЮЩУЮ ЖИДКОСТЬ

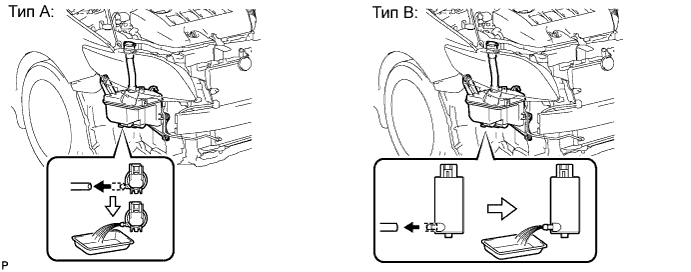

  1. Отсоедините шланг стеклоомывателя с электродвигателя и насоса стеклоомывателя ветрового стекла в сборе и слейте омывающую жидкость.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Электродвигатель Насоса Переднего Омывателя (Для Моделей С Кузовом Типа Седан) Снятие



5. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И НАСОС СТЕКЛООМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ


  1. Отсоедините разъем.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Электродвигатель Насоса Переднего Омывателя (Для Моделей С Кузовом Типа Седан) Снятие

  1. Снимите электродвигатель и насос стеклоомывателя ветрового стекла в сборе.
