ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для моделей производства TMC)
ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для моделей производства TMUK, TMMT)

Электродвигатель Заднего Стеклоочистителя -- Проверка

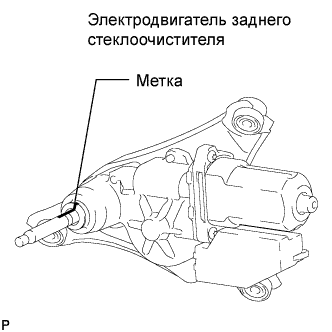

1. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для моделей производства TMC)

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Электродвигатель Заднего Стеклоочистителя Проверка

Проверьте работу стеклоочистителя.

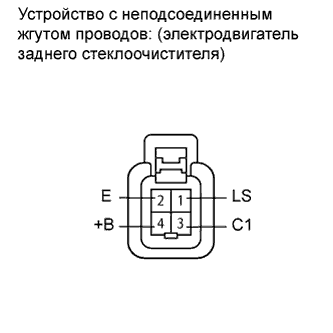

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 4 (+В), а отрицательный (-) вывод – к контактам 1 (LS) и 2 (E), после чего проверьте работу двигателя.
  OK:
  Электродвигатель работает.
  Если результат проверки не соответствует указанному, замените электродвигатель в сборе.

Проверьте работу в положении INT.
1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 4 (+В), а отрицательный (-) вывод – к контактам 3 (C1) и 2 (E), после чего проверьте работу двигателя.
  OK:
  Электродвигатель работает.
  Если результат проверки не соответствует указанному, замените электродвигатель в сборе.

Проверьте работу в положении автоматического ограничения хода.
1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 4 (+В), а отрицательный (-) вывод – к контактам 1 (LS) и 2 (E). Во время работы электродвигателя отсоедините контакт 1 (LS) так, чтобы остановить электродвигатель стеклоочистителя в любом положении, кроме положения метки.
2. Убедитесь, что электродвигатель останавливается автоматически в положении метки.
  OK:
  Электродвигатель останавливается автоматически в положении метки.
  Если результат проверки не соответствует указанному, замените электродвигатель в сборе.

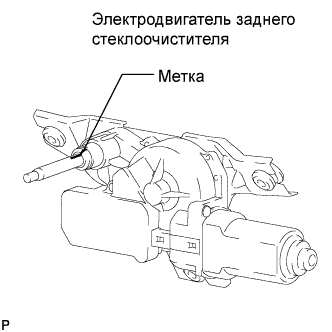

2. ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (для моделей производства TMUK, TMMT)

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Электродвигатель Заднего Стеклоочистителя Проверка

Проверьте работу стеклоочистителя.

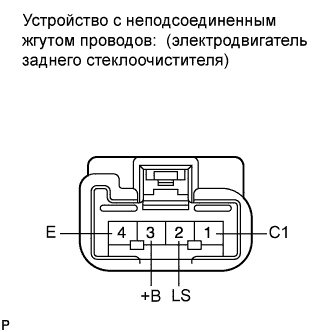

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (+В), а отрицательный (-) вывод – к контактам 2 (LS) и 4 (E), после чего проверьте работу двигателя.
  OK:
  Электродвигатель работает.
  Если результат проверки не соответствует указанному, замените электродвигатель в сборе.

Проверьте работу в положении INT.
1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (+В), а отрицательный (-) вывод – к контактам 1 (C1) и 4 (E), после чего проверьте работу двигателя.
  OK:
  Электродвигатель работает.
  Если результат проверки не соответствует указанному, замените электродвигатель в сборе.

Проверьте работу в положении автоматического ограничения хода.
1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (+В), а отрицательный (-) вывод – к контактам 2 (LS) и 4 (E). Во время работы электродвигателя отсоедините контакт 2 (LS) так, чтобы остановить электродвигатель стеклоочистителя в любом положении, кроме положения метки.
2. Убедитесь, что электродвигатель останавливается автоматически в положении метки.
  OK:
  Электродвигатель останавливается автоматически в положении метки.
  Если результат проверки не соответствует указанному, замените электродвигатель в сборе.
