Электродвигатель Переднего Стеклоочистителя Проверка. Corolla ZZE150

Проверьте работу на низких оборотах (LO).

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (+1), а отрицательный (-) вывод – к контакту 4 (Е), после чего проверьте работу двигателя на низкой скорости (LO).


   OK:

   Электродвигатель работает на низких оборотах (LO).


Проверьте работу на высоких оборотах HI.

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 3 (+2), а отрицательный (-) вывод – к контакту 4 (Е), после чего проверьте работу двигателя на высокой скорости (HI).


   OK:

   Электродвигатель работает на высоких оборотах (HI).


Проверьте работу в положении автоматического ограничения хода (для моделей с кузовом типа "седан").

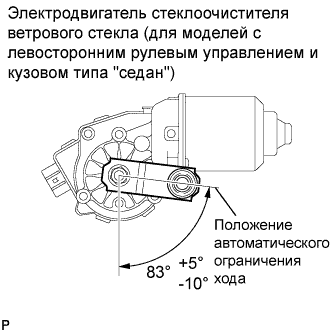

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (+1), а отрицательный (-) вывод – к контакту 4 (E). Во время работы электродвигателя на низкой скорости (LO) отсоедините контакт 5 (+1) так, чтобы остановить электродвигатель стеклоочистителя в любом положении, кроме положения автоматического ограничителя хода.


2. С помощью SST соедините контакты 1 (+S) и 5 (+1). Затем соедините положительный (+) вывод аккумуляторной батареи к контакту 2 (В), а отрицательный (-) вывод - к контакту 4 (Е), чтобы возобновить работу электродвигателя на низкой скорости.


   SST

   09843-18040






3. Убедитесь, что электродвигатель останавливается автоматически в положении автоматического ограничителя хода.


   OK:

   Электродвигатель останавливается автоматически в положении автоматического ограничения хода.


   Если результат проверки не соответствует указанному, замените электродвигатель в сборе.


Проверьте работу в положении автоматического ограничения хода (для моделей с кузовом типа "хэтчбэк").

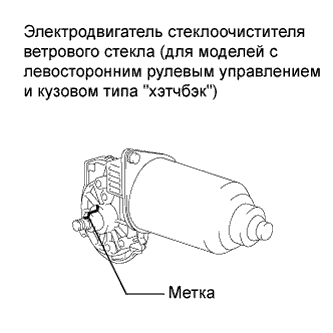

1. Нанесите сборочную метку на электродвигатель стеклоочистителя ветрового стекла в сборе.


2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 5 (+1), а отрицательный (-) вывод – к контакту 4 (E). Во время работы электродвигателя на низкой скорости (LO) отсоедините контакт 5 (+1) так, чтобы остановить электродвигатель стеклоочистителя в любом положении, кроме положения метки.


3. С помощью SST соедините контакты (+S) и 5 (+1). Затем присоедините положительный (+) вывод аккумуляторной батареи к контакту 2 (В), а отрицательный (-) вывод – к контакту 4 (Е), чтобы возобновить работу электродвигателя на низкой скорости (LO).


   SST

   09843-18040






4. Убедитесь, что электродвигатель останавливается автоматически в положении метки.


   OK:

   Электродвигатель останавливается автоматически в положении метки.


   Если результат проверки не соответствует указанному, замените электродвигатель в сборе.


Проверьте работу на низких оборотах (LO).

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (+1), а отрицательный (-) вывод – к контакту 5 (Е), после чего проверьте работу двигателя на низкой скорости (LO).


   OK:

   Электродвигатель работает на низких оборотах (LO).


Проверьте работу на высоких оборотах HI.

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 4 (+2), а отрицательный (-) вывод – к контакту 5 (Е), после чего проверьте работу двигателя на высокой скорости (HI).


   OK:

   Электродвигатель работает на высоких оборотах (HI).

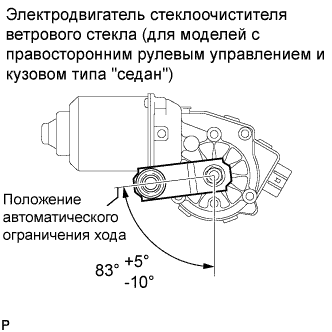

Проверьте работу в положении автоматического ограничения хода (для моделей с кузовом типа "седан").

1. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (+1), а отрицательный (-) вывод – к контакту 5 (E). Во время работы электродвигателя на низкой скорости (LO) отсоедините контакт 1 (+1) так, чтобы остановить электродвигатель стеклоочистителя в любом положении, кроме положения автоматического ограничителя хода.


2. С помощью SST соедините контакты 3 (+S) и 1 (+1). Затем соедините положительный (+) вывод аккумуляторной батареи к контакту 2 (В), а отрицательный (-) вывод - к контакту 5 (Е), чтобы возобновить работу электродвигателя на низкой скорости.


   SST

   09843-18040






3. Убедитесь, что электродвигатель останавливается автоматически в положении автоматического ограничителя хода.


   OK:

   Электродвигатель останавливается автоматически в положении автоматического ограничения хода.


   Если результат проверки не соответствует указанному, замените электродвигатель в сборе.


Проверьте работу в положении автоматического ограничения хода (для моделей с кузовом типа "хэтчбэк").

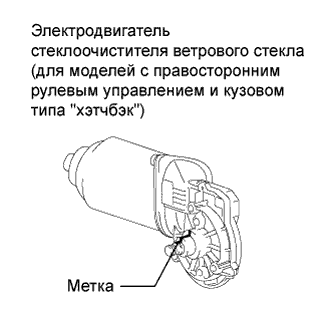

1. Нанесите сборочную метку на электродвигатель стеклоочистителя ветрового стекла в сборе.


2. Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 1 (+1), а отрицательный (-) вывод – к контакту 5 (E). Во время работы электродвигателя на низкой скорости (LO) отсоедините контакт 1 (+1) так, чтобы остановить электродвигатель стеклоочистителя в любом положении, кроме положения метки.


3. С помощью SST соедините контакты 3 (+S) и 1 (+1). Затем присоедините положительный (+) вывод аккумуляторной батареи к контакту 2 (В), а отрицательный (-) вывод – к контакту 5 (Е), чтобы возобновить работу электродвигателя на низкой скорости (LO).


   SST

   09843-18040






4. Убедитесь, что электродвигатель останавливается автоматически в положении метки.


   OK:

   Электродвигатель останавливается автоматически в положении метки.


   Если результат проверки не соответствует указанному, замените электродвигатель в сборе.
