Электродвигатель Переднего Стеклоочистителя -- Снятие |
| 1. СНИМИТЕ КРЫШКУ НАСАДКИ РЫЧАГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
Снимите 2 крышки рычага стеклоочистителя ветрового стекла.
 |
| 2. СНИМИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |
Отверните гайку и снимите рычаг левого переднего стеклоочистителя со щеткой в сборе.
 |
| 3. СНИМИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ |
Отверните гайку и снимите рычаг правого переднего стеклоочистителя со щеткой в сборе.
 |
| 4. СНИМИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОЖУХОМ |
Освободите 7 фиксаторов и снимите верхнее уплотнение между капотом и кожухом.
 |
| 5. СНИМИТЕ ПРАВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "седан") |
Освободите 14 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.
 |
| 6. СНИМИТЕ ПРАВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "хэтчбэк") |
Освободите 11 захватов и зажим и снимите правую вентиляционную решетку в верхней части кожуха.
| 7. СНИМИТЕ ЛЕВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "седан") |
Освободите 8 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.
 |
| 8. СНИМИТЕ ЛЕВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "хэтчбэк") |
Освободите 6 захватов и зажим и снимите левую вентиляционную решетку в верхней части кожуха.
| 9. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с кузовом типа "седан") |
Отсоедините разъем.
 |
Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.
| 10. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (для моделей с кузовом типа "хэтчбэк") |
Отсоедините разъем.
 |
Выверните 2 болта и снимите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе.
| 11. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с кузовом типа "седан") |

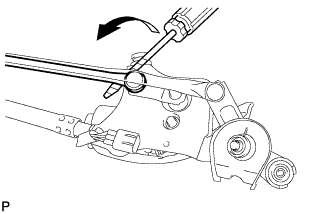

Отверткой с обернутым защитной клейкой лентой концом отсоедините шток тяги стеклоочистителя ветрового стекла в сборе от оси кривошипа электродвигателя стеклоочистителя ветрового стекла, как показано на рисунке.
 |

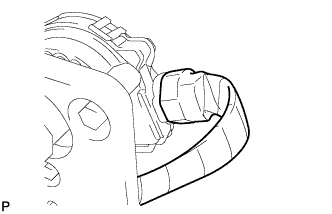

Снимите изоляционную ленту со жгута проводов, чтобы можно было отсоединить разъем.
 |
Отсоедините разъем.
 |
Выверните 3 болта и снимите электродвигатель стеклоочистителя ветрового стекла в сборе.
- УКАЗАНИЕ:
- Если не удается снять электродвигатель с тяги стеклоочистителя ветрового стекла в сборе, поверните кривошип в положение, позволяющее снять электродвигатель стеклоочистителя ветрового стекла.
| 12. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с кузовом типа "хэтчбэк") |
Отверткой с обернутым защитной клейкой лентой концом отсоедините шток тяги стеклоочистителя ветрового стекла в сборе от оси кривошипа электродвигателя стеклоочистителя ветрового стекла, как показано на рисунке.
 |
Отверните гайку и отсоедините кривошип в сборе тяги переднего стеклоочистителя от электродвигателя очистителя ветрового стекла в сборе.
 |
Отсоедините разъем.
 |
Выверните 3 болта и снимите электродвигатель очистителя ветрового стекла.
