УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (для моделей с кузовом типа "хэтчбэк")
УСТАНОВИТЕ ЛЕВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "седан")
УСТАНОВИТЕ ПРАВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "седан")
Электродвигатель Переднего Стеклоочистителя -- Установка |
| 1. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (для моделей с кузовом типа "седан") |

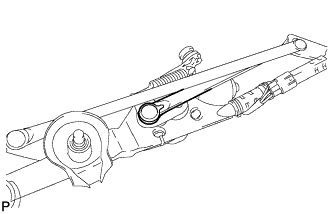

Установите электродвигатель стеклоочистителя ветрового стекла в сборе и закрепите его 3 болтами.
- Момент затяжки:
- 5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}
 |
Подсоедините разъем.
Наложите новую изоляционную ленту на жгут проводов.
- УКАЗАНИЕ:
- На участке, где была снята изоляционная лента, наложите новую изоляционную ленту таким образом, чтобы жгут проводов был надежно присоединен к плате.
 |

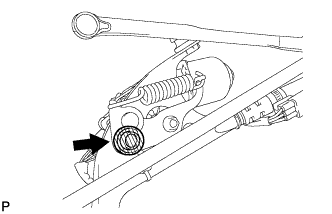

Нанесите универсальную консистентную смазку на ось кривошипа электродвигателя стеклоочистителя ветрового стекла в сборе.
 |

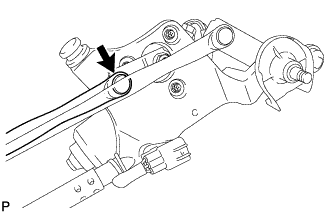

Установите шток тяги стеклоочистителя ветрового стекла на ось кривошипа электродвигателя стеклоочистителя ветрового стекла в сборе.
 |
| 2. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА (для моделей с кузовом типа "хэтчбэк") |
Установите электродвигатель стеклоочистителя ветрового стекла в сборе и закрепите его 3 болтами.
- Момент затяжки:
- 5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}
 |
Подсоедините разъем.
Заверните гайку и подсоедините кривошип в сборе тяги переднего стеклоочистителя к электродвигателю очистителя ветрового стекла в сборе.
- Момент затяжки:
- 17 Н*м{173 кгс*см, 13 фунт-сила-футов}
 |

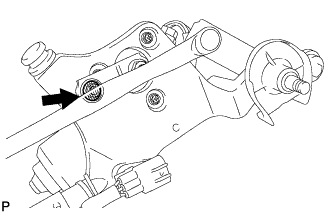

Нанесите универсальную консистентную смазку на ось кривошипа электродвигателя стеклоочистителя ветрового стекла в сборе.
 |
Установите шток тяги стеклоочистителя ветрового стекла на ось кривошипа электродвигателя стеклоочистителя ветрового стекла в сборе.
 |
| 3. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с кузовом типа "седан") |
Установите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе и закрепите его 2 болтами.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
 |
Подсоедините разъем.
| 4. УСТАНОВИТЕ ЭЛЕКТРОДВИГАТЕЛЬ И ТЯГУ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (для моделей с кузовом типа "хэтчбэк") |
Установите электродвигатель стеклоочистителя ветрового стекла с тягой в сборе и закрепите его 2 болтами.
- Момент затяжки:
- 5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}
 |
Подсоедините разъем.
| 5. УСТАНОВИТЕ ЛЕВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "седан") |
Введите в зацепление фиксатор и 8 захватов и установите левую вентиляционную решетку в верхней части кожуха.
 |
| 6. УСТАНОВИТЕ ЛЕВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "хэтчбэк") |
Введите в зацепление фиксатор и 6 захватов и установите левую вентиляционную решетку в верхней части кожуха.
| 7. УСТАНОВИТЕ ПРАВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "седан") |
Введите в зацепление фиксатор и 14 захватов и установите правую вентиляционную решетку в верхней части кожуха.
 |
| 8. УСТАНОВИТЕ ПРАВУЮ ВЕНТИЛЯЦИОННУЮ РЕШЕТКУ В ВЕРХНЕЙ ЧАСТИ КОЖУХА (для моделей с кузовом типа "хэтчбэк") |
Введите в зацепление фиксатор и 11 захватов и установите правую вентиляционную решетку в верхней части кожуха.
| 9. УСТАНОВИТЕ ВЕРХНЕЕ УПЛОТНЕНИЕ МЕЖДУ КАПОТОМ И КОЖУХОМ |
Освободите 7 фиксаторов и отсоедините верхнее уплотнение между капотом и кожухом.
 |
| 10. УСТАНОВИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ (для моделей с кузовом типа "седан") |
Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.
Очистите зубчатую часть рычага стеклоочистителя.
 |
При повторной установке:
Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.
Установите правый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.
- Момент затяжки:
- 26 Н*м{265 кгс*см, 19 фунт-сила-футов}
- УКАЗАНИЕ:
- Удерживайте шарнир рычага рукой, чтобы затянуть гайку.
Участок Измерение А 17,5–32,5 мм (0,69–1,28 дюйма)
 |
| 11. УСТАНОВИТЕ РЫЧАГ ПРАВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ (для моделей с кузовом типа "хэтчбэк") |
Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.
Очистите зубчатую часть рычага стеклоочистителя.
|
При повторной установке:
Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.
Установите правый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.
- Момент затяжки:
- 26 Н*м{265 кгс*см, 19 фунт-сила-футов}
- УКАЗАНИЕ:
- Удерживайте шарнир рычага рукой, чтобы затянуть гайку.
Участок Измерение А 17,5–32,5 мм (0,39–1,57 дюйма)
 |
| 12. УСТАНОВИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ (для моделей с кузовом типа "седан") |
Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.
Очистите зубчатую часть рычага стеклоочистителя.
|
При повторной установке:
Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.
Установите левый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.
- Момент затяжки:
- 26 Н*м{265 кгс*см, 19 фунт-сила-футов}
- УКАЗАНИЕ:
- Удерживайте шарнир рычага рукой, чтобы затянуть гайку.
Участок Измерение А 22,5–37,5 мм (0,89–1,48 дюйма)
 |
Приведите в действие передние стеклоочистители, одновременно распыляя омывающую жидкость на ветровое стекло. Убедитесь, что передние стеклоочистители работают надлежащим образом и не задевают кузов автомобиля.
| 13. УСТАНОВИТЕ РЫЧАГ ЛЕВОГО ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ СО ЩЕТКОЙ В СБОРЕ (для моделей с кузовом типа "хэтчбэк") |
Приведите в действие стеклоочиститель и остановите электродвигатель стеклоочистителя ветрового стекла в положении автоматического ограничения хода.
Очистите зубчатую часть рычага стеклоочистителя.
|
При повторной установке:
Почистите зубчатую часть оси вращения стеклоочистителя проволочной щеткой.
Установите левый рычаг переднего стеклоочистителя со щеткой в сборе, как показано на рисунке, и закрепите их гайкой.
- Момент затяжки:
- 26 Н*м{265 кгс*см, 19 фунт-сила-футов}
- УКАЗАНИЕ:
- Удерживайте шарнир рычага рукой, чтобы затянуть гайку.
Участок Измерение А 25,5–40,5 мм (0,71–1,89 дюйма)
 |
Приведите в действие передние стеклоочистители, одновременно распыляя омывающую жидкость на ветровое стекло. Убедитесь, что передние стеклоочистители работают надлежащим образом и не задевают кузов автомобиля.
| 14. УСТАНОВИТЕ КРЫШКУ НАСАДКИ РЫЧАГА ПЕРЕДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
Установите 2 крышки.
 |
