DTC B2789 Нет отклика от блока идентификационного кода


ОПИСАНИЕ

Данный DTC выводится, когда более чем на 10 с прекращается обмен данными по шине LIN между ЭБУ сертификации и блоком идентификационного кода.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2789
Обрыв связи между ЭБУ сертификации и блоком идентификационного кода дольше 10 секунд
  1. Блок идентификационного кода
  2. ЭБУ сертификации
  3. Жгут проводов

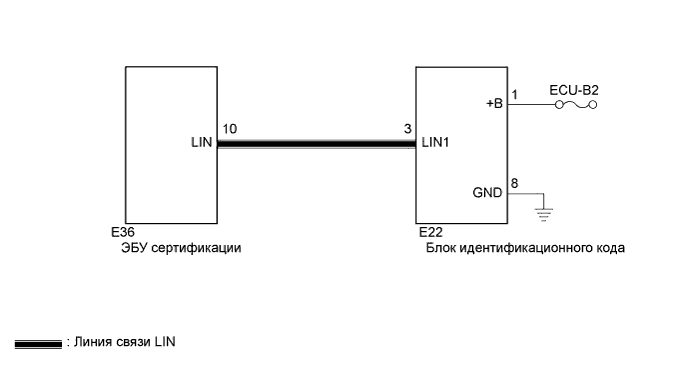

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2789 Нет Отклика От Блока Идентификационного Кода

ПРИМЕЧАНИЕ:
При использовании портативного диагностического прибора или Techstream для диагностики с выключенным зажиганием:
подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.СБРОСЬТЕ DTC

  1. Удалите код DTC (Нажмите здесь).


ДАЛЕЕ


2.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Выводится код B2789
    		А
    Код B2789 не выводится
    		B


B
НОРМА
А

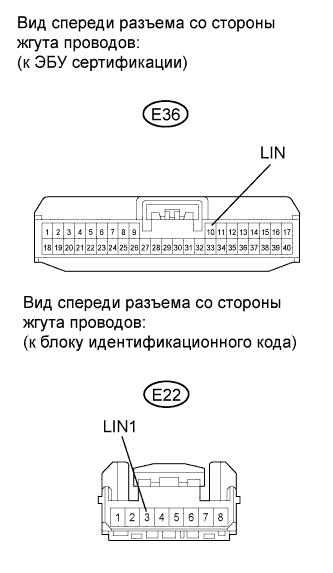

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - БЛОК ИДЕНТИФИКАЦИОННОГО КОДА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2789 Нет Отклика От Блока Идентификационного Кода

  1. Отсоедините разъемы E36 и E22.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-10 (LIN) - E22-3 (LIN1)
    		Всегда
    		Менее 1 Ом
    E36-10 (LIN) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

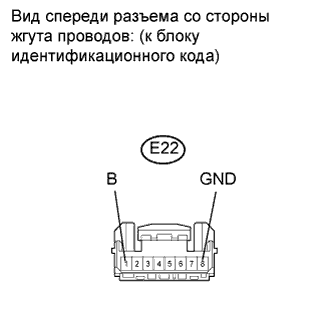

4.ПРОВЕРЬТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ И МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2789 Нет Отклика От Блока Идентификационного Кода

  1. Отсоедините разъем Е22.
    Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E22-8 (GND) - масса
    		Всегда
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E22-1 (+B) - масса
    		Всегда
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ЗАМЕНИТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА

  1. Замените блок идентификационного кода новым.

  1. Удалите код DTC (Нажмите здесь).


ДАЛЕЕ


6.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Код B2789 не выводится
    		А
    Выводится код B2789
    		B


B
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
А

КОНЕЦ
