DTC B2321 Прекращение обмена данными с ЭБУ двери водителя


ОПИСАНИЕ

Данный DTC выводится, когда более чем на 10 с прекращается обмен данными по шине LIN между электродвигателем стеклоподъемника левой*1/правой*2 передней двери и главным ЭБУ кузова.
УКАЗАНИЕ:
*1: Для моделей с левосторонним рулевым управлением
*2: Для моделей с правосторонним рулевым управлением

№ DTC
Условие обнаружения DTC
Неисправный участок
B2321
Нарушение связи между электродвигателем стеклоподъемника левой*1/правой*2 передней двери и главным ЭБУ кузова на 10 с или более.
  1. Электродвигатель стеклоподъемника левой передней двери в сборе *1
  2. Электродвигатель стеклоподъемника правой передней двери в сборе *2
  3. Главный ЭБУ кузова
  4. Жгут проводов

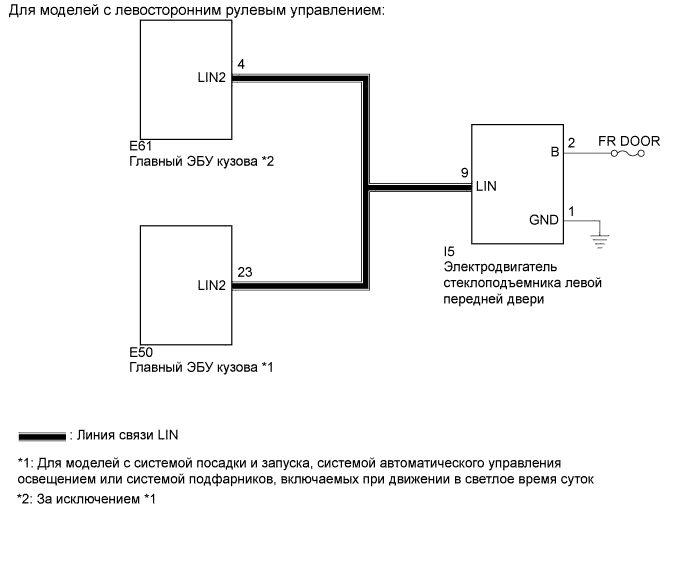

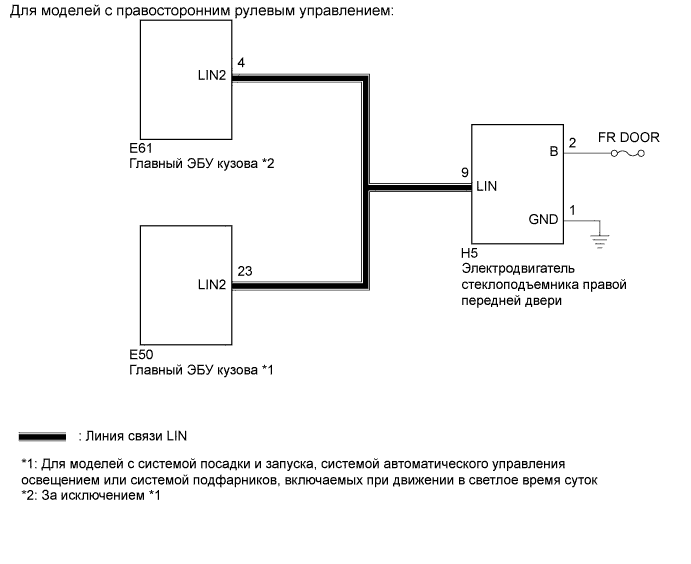

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2321 Прекращение Обмена Данными С Эбу Двери Водителя


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2321 Прекращение Обмена Данными С Эбу Двери Водителя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При использовании портативного диагностического прибора или Techstream для диагностики с выключенным зажиганием:
подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.
1.СБРОСЬТЕ DTC

  1. Удалите код DTC (Нажмите здесь).


ДАЛЕЕ


2.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Выводится код B2321
    		А
    Код B2321 не выводится
    		B


B
НОРМА
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ*3/ПРАВОЙ*4 ДВЕРИ)
УКАЗАНИЕ:
*1: Для моделей с системой посадки и запуска, системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток
*2: За исключением *1
*3: Для моделей с левосторонним рулевым управлением
*4: Для моделей с правосторонним рулевым управлением

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2321 Прекращение Обмена Данными С Эбу Двери Водителя

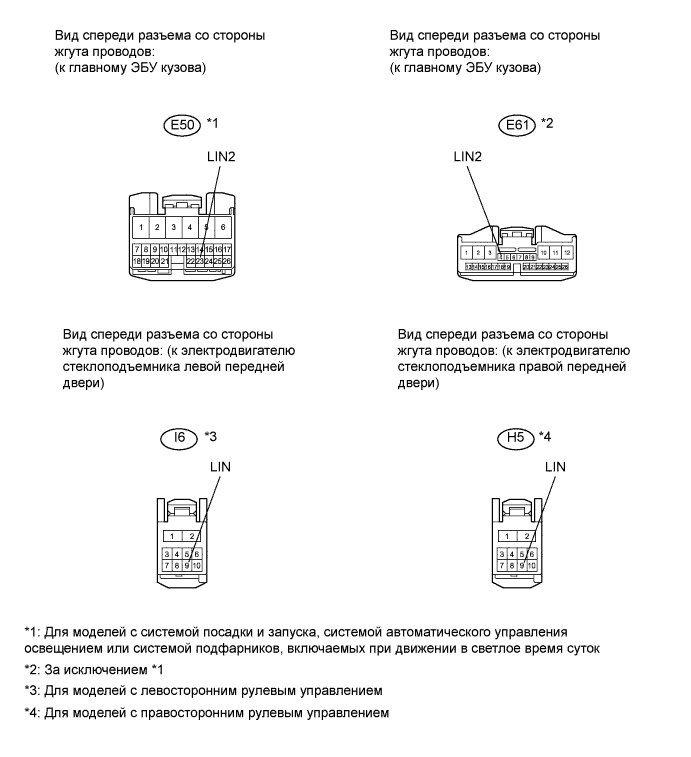

  1. Отсоедините разъем E50*1 или E61*2.

  1. Отсоедините разъем I6*3 или H5*4.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E50*1-23 (LIN2) - I6*3-9 (LIN)
    E61*2-4 (LIN2) - I6*3-9 (LIN)
    		Всегда
    		Менее 1 Ом
    E50*1-23 (LIN2) - H5*4-9 (LIN)
    E61*2-4 (LIN2) - H5*4-9 (LIN)
    		Всегда
    		Менее 1 Ом
    E50*1-23 (LIN2) - масса
    E61*2-4 (LIN2) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ*1/ПРАВОЙ*2 ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
*1: Для моделей с левосторонним рулевым управлением
*2: Для моделей с правосторонним рулевым управлением


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2321 Прекращение Обмена Данными С Эбу Двери Водителя

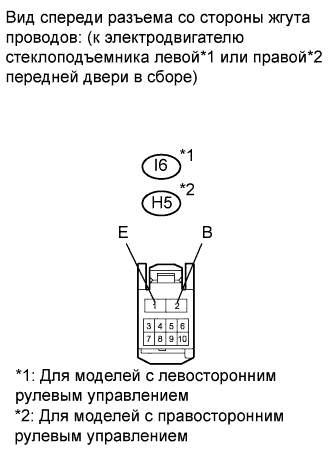

  1. Отсоедините разъем I6*1 или H5*2.

  1. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I6*1-2 (B) - масса
    H5*2-2 (B) - масса
    		Всегда
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I6*1 (B) - масса
    H5*2 (B) - масса
    		Всегда
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ*1, ПРАВОЙ*2 ПЕРЕДНЕЙ ДВЕРИ
УКАЗАНИЕ:
*1: Для моделей с левосторонним рулевым управлением
*2: Для моделей с правосторонним рулевым управлением

  1. Замените электродвигатель стеклоподъемника левой*1 или правой*2передней двери новым или исправным (Нажмите здесь для моделей с кузовом типа "седан", Нажмите здесь для 5-дверных моделей с кузовом типа "хэтчбэк", Нажмите здесь для 3-дверных моделей с кузовом типа "хэтчбэк").

  1. Удалите код DTC (Нажмите здесь).


ДАЛЕЕ


6.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Код B2321 не выводится
    		А
    Выводится код B2321
    		B


B
ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)
А

КОНЕЦ
