Мультиплексная Система Передачи Данных. Dtc B2325 Неисправность На Шине Передачи Данных Lin

Главный ЭБУ кузова контролирует состояние передачи данных между всеми ЭБУ, подключенными к шинам связи LIN системы дверей. DTC B2325 регистрируется, если главный ЭБУ кузова обнаруживает ошибку обмена данными между всеми ЭБУ, подключенными к шинам связи LIN системы дверей с интервалами 2,6 с 3 раза подряд.

№ DTC	Условие обнаружения DTC	Неисправный участок
B2325	Главный ЭБУ кузова 3 раза подряд обнаруживает ошибку обмена данными между всеми ЭБУ, подключенными к шинам связи LIN системы дверей.	Электродвигатель стеклоподъемника левой передней двери в сборе ^1 Электродвигатель стеклоподъемника правой передней двери в сборе ^2 ЭБУ люка^3 ЭБУ системы двойной блокировки дверей^4 Главный ЭБУ кузова Жгут проводов

УКАЗАНИЕ:

*1: Для моделей с левосторонним рулевым управлением

*2: Для моделей с правосторонним рулевым управлением

*3: Для моделей с люком

*4: Для моделей с системой двойной блокировки

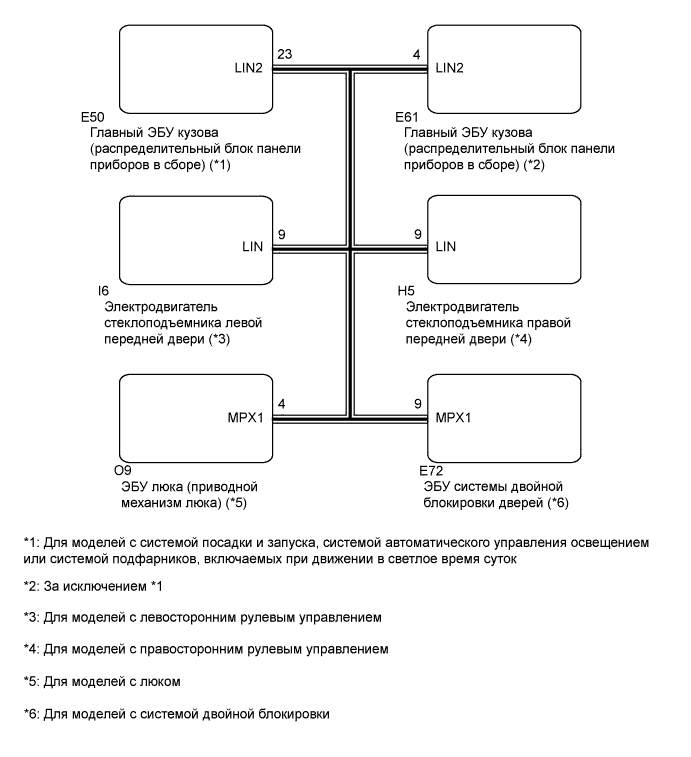

СХЕМА СОЕДИНЕНИЙ

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin.
Dtc
B2325 Неисправность На Шине Передачи Данных Lin

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

При использовании портативного диагностического прибора или Techstream для диагностики с выключенным зажиганием:

подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.

1.СБРОСЬТЕ DTC

Удалите код DTC (Нажмите здесь).

ДАЛЕЕ

2.ПРОВЕРЬТЕ DTC

Еще раз проверьте коды DTC (Нажмите здесь).
Результат:
Результат
Следующий шаг
Код B2325 не выводится
А
Выводится код B2325
B

Перейдите к шагу 3

НОРМА

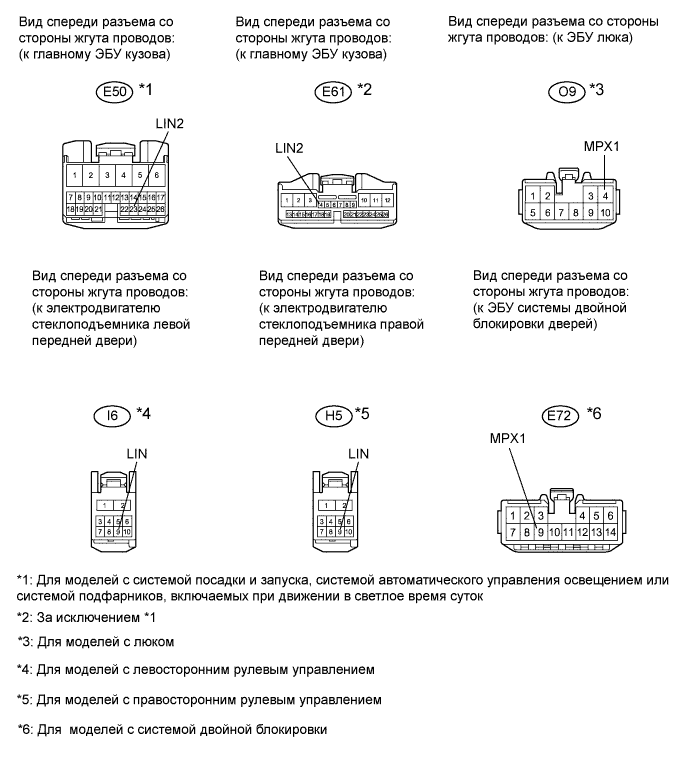

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - КАЖДЫЙ ЭБУ)

УКАЗАНИЕ:

*1: Для моделей с системой посадки и запуска, системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток

*2: За исключением *1

*3: Для моделей с люком

*4: Для моделей с левосторонним рулевым управлением

*5: Для моделей с правосторонним рулевым управлением

*6: Для моделей с системой двойной блокировки

Отсоедините разъем E50^*1 или E61^*2.

Отсоедините разъем I6^*4 или H5^*5.

Отсоедините разъемы O9^*3 и E72^*6.

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
E50^1-23 (LIN2) - I6^4-9 (LIN) E61^2-4 (LIN2) - I6^4-9 (LIN)	Всегда	Менее 1 Ом
E50^1-23 (LIN2) - H5^5-9 (LIN) E61^2-4 (LIN2) - H5^5-9 (LIN)	Всегда	Менее 1 Ом
E50^1-23 (LIN2) - O9^3-4 (MPX1) E61^2-4 (LIN2) - O9^3-4 (MPX1)	Всегда	Менее 1 Ом
E50^1-23 (LIN2) - E72^6-9 (MPX1) E61^2-4 (LIN2) - E72^6-9 (MPX1)	Всегда	Менее 1 Ом
E50^1-23 (LIN2) - масса E61^2-4 (LIN2) - масса	Всегда	10 кОм или более

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

OK

4.ПРОВЕРКА СИСТЕМЫ

Проверьте технические характеристики автомобиля.
Результат:
Результат
Следующий шаг
Для моделей с люком
А
Для моделей без люка
B

Перейдите к шагу 6

А

5.ПРОВЕРЬТЕ DTC

Отсоедините разъем O9.

Еще раз проверьте коды DTC (Нажмите здесь).
Результат:
Результат
Следующий шаг
Выводится код B2325
А
Код B2325 не выводится
B

Перейдите к шагу 9

А

6.ПРОВЕРКА СИСТЕМЫ

Проверьте технические характеристики автомобиля.

Результат:

Результат	Следующий шаг
Для моделей с системой двойной блокировки дверей	А
Для моделей без системы двойной блокировки дверей	B

Перейдите к шагу 8

А

7.ПРОВЕРЬТЕ DTC

Отсоедините разъем E72.

Еще раз проверьте коды DTC (Нажмите здесь).
Результат:
Результат
Следующий шаг
Выводится код B2325
А
Код B2325 не выводится
B

Перейдите к шагу 11

А

8.ПРОВЕРЬТЕ DTC

УКАЗАНИЕ:

*1: Для моделей с левосторонним рулевым управлением

*2: Для моделей с правосторонним рулевым управлением

Отсоедините разъем I6^*1 или H5^*2.

Еще раз проверьте коды DTC (Нажмите здесь).
Результат:
Результат
Следующий шаг
Выводится код B2325
А
Код B2325 не выводится
B

Перейдите к шагу 13

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

9.ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА

Замените ЭБУ люка новым или исправным (Нажмите здесь для 5-дверных моделей, Нажмите здесь для 3-дверных моделей).

ДАЛЕЕ

10.ПРОВЕРЬТЕ DTC

Еще раз проверьте коды DTC (Нажмите здесь).
Результат:
Результат
Следующий шаг
Код B2325 не выводится
А
Выводится код B2325
B

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

КОНЕЦ

11.ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ

Замените ЭБУ системы двойной блокировки новым или исправным блоком.

ДАЛЕЕ

12.ПРОВЕРЬТЕ DTC

Еще раз проверьте коды DTC (Нажмите здесь).
Результат:
Результат
Следующий шаг
Код B2325 не выводится
А
Выводится код B2325
B

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

КОНЕЦ

13.ЗАМЕНИТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА ЛЕВОЙ*1, ПРАВОЙ*2 ПЕРЕДНЕЙ ДВЕРИ

УКАЗАНИЕ:

*1: Для моделей с левосторонним рулевым управлением

*2: Для моделей с правосторонним рулевым управлением

Замените электродвигатель стеклоподъемника левой^*1 или правой^*2передней двери новым или исправным (Нажмите здесь для моделей с кузовом типа "седан", Нажмите здесь для 5-дверных моделей с кузовом типа "хэтчбэк", Нажмите здесь для 3-дверных моделей с кузовом типа "хэтчбэк").

ДАЛЕЕ

14.ПРОВЕРЬТЕ DTC

Еще раз проверьте коды DTC (Нажмите здесь).
Результат:
Результат
Следующий шаг
Код B2325 не выводится
А
Выводится код B2325
B

ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

КОНЕЦ
