Dtc B2786 Нет Отклика От Эбу Блокировки Рулевого Управления. Corolla ZZE150
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
СБРОСЬТЕ DTC
ПРОВЕРЬТЕ DTC
ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ
ПРОВЕРЬТЕ DTC
DTC B2786 Нет отклика от ЭБУ блокировки рулевого управления |
ОПИСАНИЕ
Данный DTC выводится, когда более чем на 10 с прекращается обмен данными по шине LIN между главным ЭБУ кузова и ЭБУ блокировки рулевого управления (приводом блокировки рулевого управления).№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
B2786
| Нарушение связи между ЭБУ блокировки рулевого управления и главным ЭБУ кузова в течение более 10 с
| - ЭБУ блокировки рулевого управления
- ЭБУ сертификации
- Жгут проводов
|

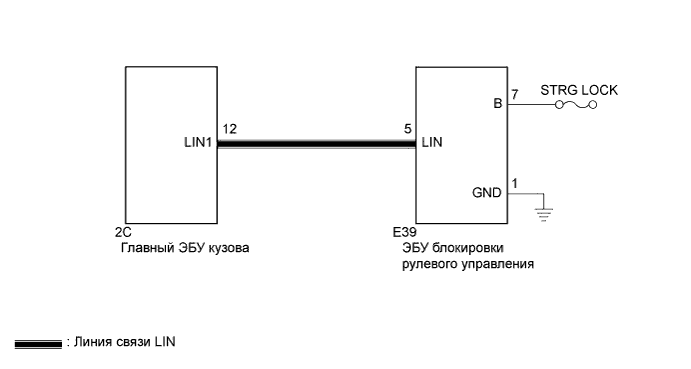

СХЕМА СОЕДИНЕНИЙ
- ПРИМЕЧАНИЕ:
- При использовании портативного диагностического прибора или Techstream для диагностики с выключенным зажиганием:
- подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
Удалите код DTC (Нажмите здесь).
Еще раз проверьте коды DTC (Нажмите здесь).
- Результат:
Результат
| Следующий шаг
|
Код B2786 не выводится
| А
|
Выводится код B2786
| B
|
| 3.ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ |
Замените ЭБУ блокировки рулевого управления новым (Нажмите здесь).
Удалите код DTC (Нажмите здесь).
Еще раз проверьте коды DTC (Нажмите здесь).
- Результат:
Результат
| Следующий шаг
|
Код B2786 не выводится
| А
|
Выводится код B2786
| B
|
| | ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ |
|
|
