DTC B2287 Сбой ведущего устройства передачи данных LIN


ОПИСАНИЕ

Данный код DTC выводится при обрыве, коротком замыкании или нарушении связи с ЭБУ на участке между главным ЭБУ кузова и ЭБУ сертификации.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2287
Имеется обрыв, короткое замыкание либо нарушение связи с ЭБУ на участке между главным ЭБУ кузова и ЭБУ сертификации.
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. Жгут проводов

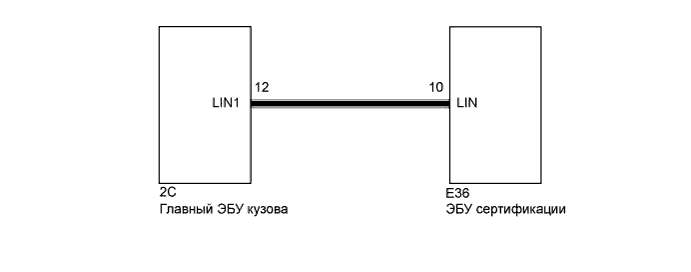

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2287 Сбой Ведущего Устройства Передачи Данных Lin


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При использовании портативного диагностического прибора или Techstream для диагностики с выключенным зажиганием:
подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.
1.СБРОСЬТЕ DTC

  1. Удалите код DTC (Нажмите здесь).


ДАЛЕЕ


2.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Выводится код B2287
    		А
    Код B2287 не выводится
    		B


B
НОРМА
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - ГЛАВНЫЙ ЭБУ КУЗОВА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2287 Сбой Ведущего Устройства Передачи Данных Lin

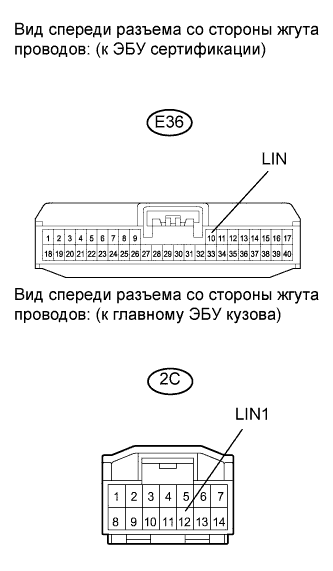

  1. Отсоедините разъемы E36 и 2С.

  1. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-10 (LIN) - 2C-12 (LIN1)
    		Всегда
    		Менее 1 Ом
    E36-10 (LIN) или 2C-12 (LIN1) - масса
    		Всегда
    		10 кОм или более
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-10 (LIN) - масса
    		Всегда
    		Менее 1 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

  1. Замените главный ЭБУ кузова новым или исправным.

  1. Удалите код DTC (Нажмите здесь).


ДАЛЕЕ


5.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Код B2287 не выводится
    		А
    Выводится код B2287
    		B


B
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
А

КОНЕЦ
