DTC B2785 Ошибка обмена данными между ЭБУ, соединенными по сети LIN


ОПИСАНИЕ

ЭБУ сертификации контролирует состояние передачи данных между всеми ЭБУ, подключенными к шинам связи LIN системы ЭБУ сертификации. DTC B2785 регистрируется, если ЭБУ сертификации обнаруживает ошибку обмена данными между всеми ЭБУ, подключенными к шинам связи LIN системы ЭБУ сертификации с заданными интервалами 3 раза подряд.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2785
  1. Ошибка системы передачи данных LIN между ЭБУ и обрыв или короткое замыкание в шинах связи
  2. Прекращение обмена данными с ЭБУ сертификации по шине LIN в течение заданного времени
  1. ЭБУ сертификации
  2. Главный ЭБУ кузова
  3. ЭБУ блокировки рулевого управления
  4. Блок идентификационного кода
  5. Жгут проводов

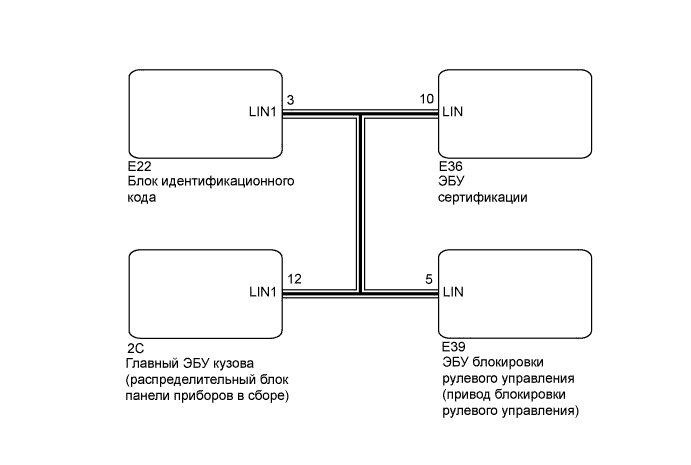

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2785 Ошибка Обмена Данными Между Эбу, Соединенными По Сети Lin


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При использовании портативного диагностического прибора или Techstream для диагностики с выключенным зажиганием:
подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.
1.СБРОСЬТЕ DTC

  1. Удалите код DTC (Нажмите здесь).


ДАЛЕЕ


2.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Код B2785 не выводится
    		А
    Выводится код B2785
    		B


B
Перейдите к шагу 3
А

НОРМА

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ – ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ)

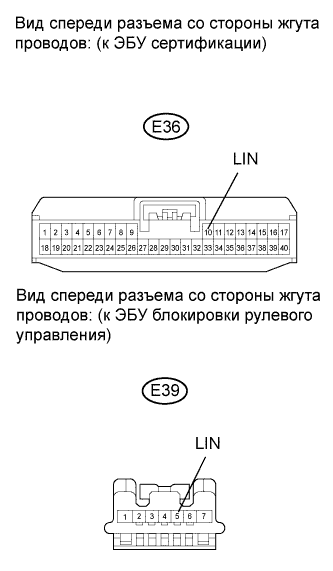

    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2785 Ошибка Обмена Данными Между Эбу, Соединенными По Сети Lin

  1. Отсоедините разъемы E36 и E39.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-10 (LIN) - E39-5 (LIN)
    		Всегда
    		Менее 1 Ом
    E36-10 (LIN) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - ГЛАВНЫЙ ЭБУ КУЗОВА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2785 Ошибка Обмена Данными Между Эбу, Соединенными По Сети Lin

  1. Отсоедините разъемы E36 и 2С.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-10 (LIN) - 2C-12 (LIN1)
    		Всегда
    		Менее 1 Ом
    E36-10 (LIN) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ - БЛОК ИДЕНТИФИКАЦИОННОГО КОДА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B2785 Ошибка Обмена Данными Между Эбу, Соединенными По Сети Lin

  1. Отсоедините разъемы E36 и E22.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-10 (LIN) - E22-3 (LIN1)
    		Всегда
    		Менее 1 Ом
    E36-10 (LIN) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ПРОВЕРЬТЕ DTC

  1. Отсоедините разъем 2С.

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Выводится код B2785
    		А
    Код B2785 не выводится
    		B


B
Перейдите к шагу 9
А


7.ПРОВЕРЬТЕ DTC

  1. Отсоедините разъем E39.

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Выводится код B2785
    		А
    Код B2785 не выводится
    		B


B
Перейдите к шагу 11
А


8.ПРОВЕРЬТЕ DTC

  1. Отсоедините разъем Е22.

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Выводится код B2785
    		А
    Код B2785 не выводится
    		B


B
Перейдите к шагу 13
А

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ

9.ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)

  1. Замените главный ЭБУ кузова новым или исправным.


ДАЛЕЕ


10.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Код B2785 не выводится
    		А
    Выводится код B2785
    		B


B
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
А

КОНЕЦ

11.ЗАМЕНИТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ

  1. Замените ЭБУ блокировки рулевого управления новым (Нажмите здесь).


ДАЛЕЕ


12.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Код B2785 не выводится
    		А
    Выводится код B2785
    		B


B
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
А

КОНЕЦ

13.ЗАМЕНИТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА

  1. Замените блок идентификационного кода новым.


ДАЛЕЕ


14.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Код B2785 не выводится
    		А
    Выводится код B2785
    		B


B
ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
А

КОНЕЦ
