DTC B1249 Прекращение обмена данными с ЭБУ системы двойной блокировки


ОПИСАНИЕ

Данный DTC выводится, когда более чем на 10 секунд прекращается обмен данными по шине LIN между ЭБУ системы двойной блокировки и главным ЭБУ кузова.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1249
Нарушение связи между ЭБУ двойной блокировки и главным ЭБУ кузова в течение более 10 с
  1. ЭБУ системы двойной блокировки дверей
  2. Главный ЭБУ кузова
  3. Жгут проводов

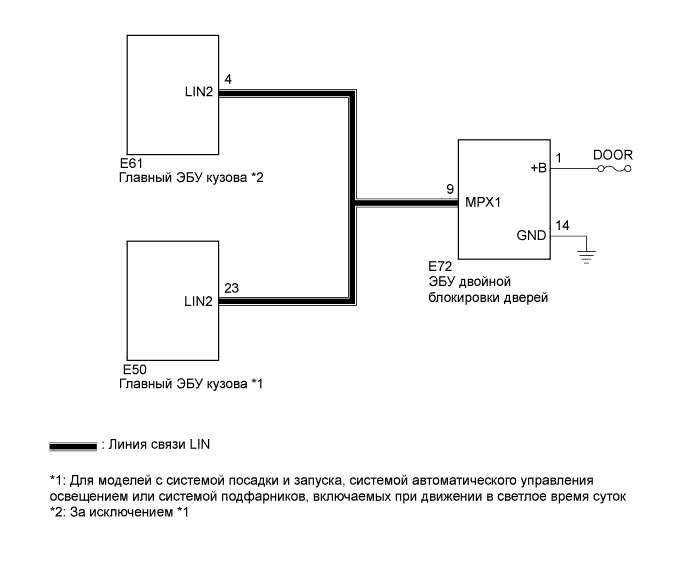

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B1249 Прекращение Обмена Данными С Эбу Системы Двойной Блокировки


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При использовании портативного диагностического прибора или Techstream для диагностики с выключенным зажиганием:
подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.
1.СБРОСЬТЕ DTC

  1. Удалите код DTC (Нажмите здесь).


ДАЛЕЕ


2.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Выводится код B1249
    		А
    Код B1249 не выводится
    		B


B
НОРМА
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА – ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ)
УКАЗАНИЕ:
*1: Для моделей с системой посадки и запуска, системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток
*2: За исключением *1

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B1249 Прекращение Обмена Данными С Эбу Системы Двойной Блокировки

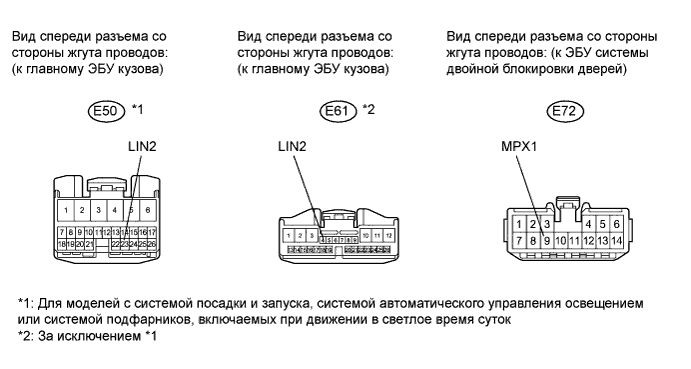

  1. Отсоедините разъем E50*1 или E61*2.

  1. Отсоедините разъем E72.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E50*1-23 (LIN2) - E72-9 (MPX1)
    E61*2-4 (LIN2) - E72-9 (MPX1)
    		Всегда
    		Менее 1 Ом
    E72-9 (MPX1) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ (НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ И МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B1249 Прекращение Обмена Данными С Эбу Системы Двойной Блокировки

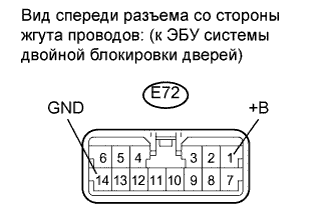

  1. Отсоедините разъем E72.

  1. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E72-14 (GND) - масса
    		Всегда
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E72-1 (+B) - масса
    		Всегда
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ЗАМЕНИТЕ ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ

  1. Замените ЭБУ системы двойной блокировки новым или исправным блоком.

  1. Удалите код DTC (Нажмите здесь).


ДАЛЕЕ


6.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Код B1249 не выводится
    		А
    Выводится код B1249
    		B


B
ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)
А

КОНЕЦ
