DTC B1273 Прекращение обмена данными с ЭБУ люка


ОПИСАНИЕ

Данный DTC выводится, когда более чем на 10 секунд прекращается обмен данными по шине LIN между ЭБУ люка (приводным механизмом люка) и главным ЭБУ кузова.

№ DTC
Условие обнаружения DTC
Неисправный участок
B1273
Нарушение связи между приводным механизмом люка и главным ЭБУ кузова на 10 с или более.
  1. ЭБУ люка
  2. Главный ЭБУ кузова
  3. Жгут проводов

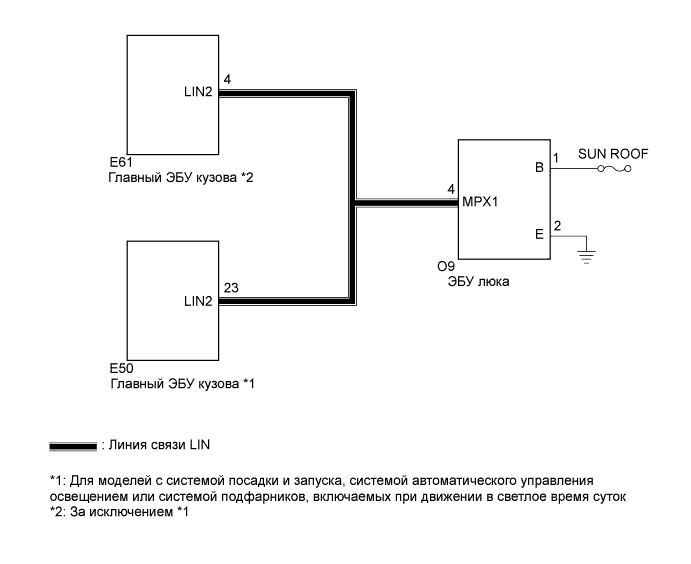

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B1273 Прекращение Обмена Данными С Эбу Люка


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
При использовании портативного диагностического прибора или Techstream для диагностики с выключенным зажиганием:
подключите портативный диагностический прибор к автомобилю и с интервалом 1,5 с включайте и выключайте выключатель освещения дверного проема до тех пор, пока не установится связь между прибором и автомобилем.
1.СБРОСЬТЕ DTC

  1. Удалите код DTC (Нажмите здесь).


ДАЛЕЕ


2.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Выводится код B1273
    		А
    Код B1273 не выводится
    		B


B
НОРМА
А


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА - ЭБУ ЛЮКА)
УКАЗАНИЕ:
*1: Для моделей с системой посадки и запуска, системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток
*2: За исключением *1

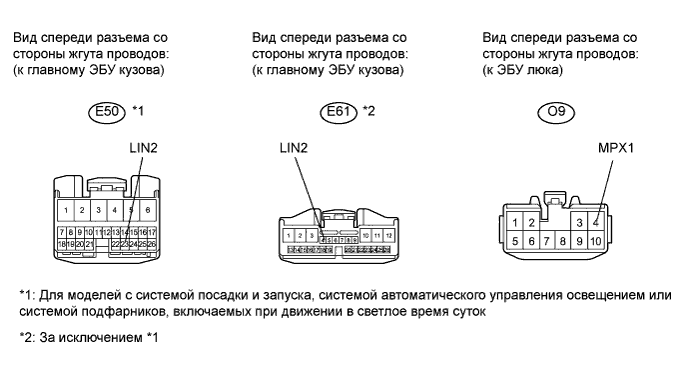

  1. Отсоедините разъем E50*1 или E61*2.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B1273 Прекращение Обмена Данными С Эбу Люка

  1. Отсоедините разъем O9.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E50*1-23 (LIN2) - O9-4 (MPX1)
    E61*2-4 (LIN2) - O9-4 (MPX1)
    		Всегда
    		Менее 1 Ом
    O9-4 (MPX1) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


4.ПРОВЕРЬТЕ ЭБУ ЛЮКА (НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ И МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Мультиплексная Система Передачи Данных.Система Передачи Данных Lin. Dtc B1273 Прекращение Обмена Данными С Эбу Люка

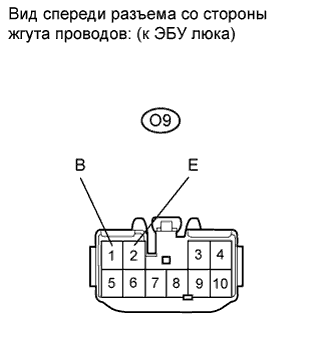

  1. Отсоедините разъем O9.

  1. Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    O9-2 (E) - масса
    		Всегда
    		Менее 1 Ом
    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    O9-1 (B) - масса
    		Всегда
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


5.ЗАМЕНИТЕ ЭБУ ЛЮКА

  1. Замените ЭБУ люка новым или исправным.

  1. Удалите DTC (Нажмите здесь для 5-дверных моделей, Нажмите здесь для 3-дверных моделей).


ДАЛЕЕ


6.ПРОВЕРЬТЕ DTC

  1. Еще раз проверьте коды DTC (Нажмите здесь).

    Результат:
    Результат
    		Следующий шаг
    Код B1273 не выводится
    		А
    Выводится код B1273
    		B


B
ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ)
А

КОНЕЦ
