Система Передачи Данных Lin -- Контакты Эбу |
| ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ) (для моделей без системы посадки и запуска, системы автоматического управления освещением и системы подфарников, включаемых при движении в светлое время суток) |
Отсоедините разъемы 2B, 2F и 2G распределительного блока панели приборов.
Измерьте напряжение и сопротивление между разъемами со стороны жгутов проводов и массой.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия 2B-30 (BECU) - масса W - масса Питание аккумуляторной батареи Всегда 11-14 В 2F-5 (ACC) - масса W - масса Питание аккумуляторной батареи Всегда 11-14 В 2G-1 - масса W - масса Источник питания ACC Всегда 11-14 В 2E-17 (GND1) - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъемы 2B, 2E, 2F и 2G распределительного блока панели приборов.
Проверьте формирование импульсов в соответствии со значениями, приведенными в таблице ниже.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия E61-4 (LIN2) - E51-4 (GND2) V - W-B Линия передачи данных LIN Зажигание включено (IG) Формирование импульсов - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, главный ЭБУ кузова (распределительный блок панели приборов) может быть неисправен.
| ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ) (для моделей с системой посадки и запуска, системой автоматического управления освещением и системой подфарников, включаемых при движении в светлое время суток) |
Отсоедините разъемы 2B, 2F и 2G распределительного блока панели приборов.
Измерьте напряжение и сопротивление между разъемами со стороны жгутов проводов и массой.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия 2B-30 (BECU) - масса W - масса Питание аккумуляторной батареи Всегда 11-14 В 2F-5 (ACC) - масса W - масса Питание аккумуляторной батареи Всегда 11-14 В 2G-1 - масса W - масса Источник питания ACC Всегда 11-14 В 2E-17 (GND1) - масса W-B - масса Масса Всегда Менее 1 Ом E51-4 (GND2) - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъемы 2B, 2E, 2F, 2G и Е51 распределительного блока панели приборов.
Проверьте формирование импульсов в соответствии со значениями, приведенными в таблице ниже.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия 2C-17 (LIN1) - E51-4 (GND2) V - W-B Линия передачи данных LIN Зажигание включено (IG) Формирование импульсов E50-23 (LIN2) - E51-4 (GND2) V - W-B Линия передачи данных LIN Зажигание включено (IG) Формирование импульсов - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, главный ЭБУ кузова (распределительный блок панели приборов) может быть неисправен.
| ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В СБОРЕ (со стороны водителя) |

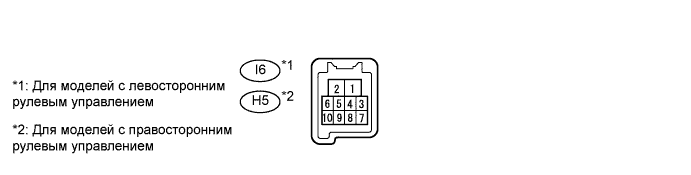

Отсоедините разъем I6*1 или H5*2 электродвигателя.
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
Для моделей с левосторонним рулевым управлением: Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия I6-2 (B) - I6-1 (GND) GR - W-B Питание аккумуляторной батареи Всегда 11-14 В I6-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом Для моделей с правосторонним рулевым управлением: Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия H5-2 (B) - H5-1 (GND) GR - W-B Питание аккумуляторной батареи Всегда 11-14 В H5-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъем I6*1 или H5*2 электродвигателя.
Проверьте формирование импульсов в соответствии со значениями, приведенными в таблице ниже.
Для моделей с левосторонним рулевым управлением: Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия I6-9 (LIN) - I6-1 (GND) V - W-B Линия передачи данных LIN Зажигание включено (IG) Формирование импульсов Для моделей с правосторонним рулевым управлением: Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия H5-9 (LIN) - H5-1 (GND) V - W-B Линия передачи данных LIN Зажигание включено (IG) Формирование импульсов - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможно, неисправен электродвигатель.
| ПРОВЕРЬТЕ ЭБУ ЛЮКА (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА) (для моделей с люком) |
Отсоедините разъем O9 ЭБУ.
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия O9-1 (B) - O9-2 (E) L - W-B Питание аккумуляторной батареи Всегда 11-14 В O9-2 (E) - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъем O9 ЭБУ.
Проверьте формирование импульсов в соответствии со значениями, приведенными в следующей таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия O9-4 (MPX1) - O9-2 (E) V - W-B Линия передачи данных LIN Зажигание включено (IG) Формирование импульсов - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
| ПРОВЕРЬТЕ ЭБУ СЕРТИФИКАЦИИ (для моделей с системой посадки и запуска) |

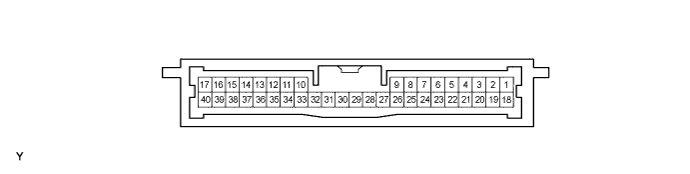

Отсоедините разъем E36 ЭБУ.
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия E36-1 (+B) - E36-17 (E) W - W-B Питание аккумуляторной батареи Всегда 10-14 В E36-17 (E) - масса W-B - масса Масса Всегда Менее 1 Ом E36-18 (IG) - E36-17 (E) B - W-B Зажигание (ON) Зажигание включено (IG) 10-14 В E36-18 (IG) - E36-17 (E) B - W-B Зажигание (ON) Зажигание выключено 0 В - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъем E36 ЭБУ.
Проверьте формирование импульсов в соответствии со значениями, приведенными в следующей таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия E36-10 (LIN) - E36-17 (E) V - W-B Линия передачи данных LIN Зажигание включено (IG) Формирование импульсов - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
| ПРОВЕРЬТЕ БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (для моделей с системой посадки и запуска) |

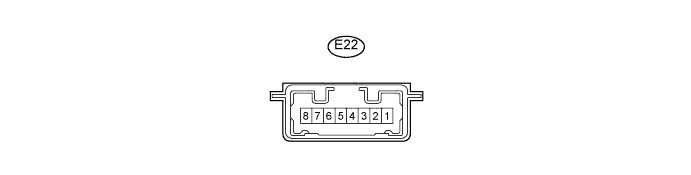

Отсоедините разъем Е22 ЭБУ.
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия E22-1 (+B) - E22-8 (GND) W - BR Питание аккумуляторной батареи Всегда 11-14 В E22-8 (GND) - масса BR - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъем E22 ЭБУ.
Проверьте формирование импульсов в соответствии со значениями, приведенными в следующей таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия E22-3 (LIN1) - E22-8 (GND) V - BR Линия передачи данных LIN Зажигание включено (IG) Формирование импульсов - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
| ПРОВЕРЬТЕ ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ) (для моделей с системой посадки и запуска) |

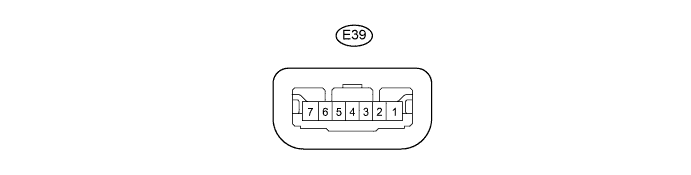

Отсоедините разъем E39 ЭБУ.
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия E39-1 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом E39-6 (IG2) - E39-1 (GND) B - W-B Зажигание (ON) Зажигание включено (IG) 10-14 В E39-6 (IG2) - E39-1 (GND) B - W-B Зажигание (ON) Зажигание выключено 0 В E39-7 (B) - E39-1 (GND) L - W-B Питание аккумуляторной батареи Всегда 10-14 В - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъем E39 ЭБУ.
Проверьте формирование импульсов в соответствии со значениями, приведенными в следующей таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия E39-5 (LIN) - E39-1 (GND) V - W-B Линия передачи данных LIN Зажигание включено (IG) Формирование импульсов - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
| ПРОВЕРЬТЕ ЭБУ СИСТЕМЫ ДВОЙНОЙ БЛОКИРОВКИ ДВЕРЕЙ (для моделей с системой двойной блокировки дверей) |

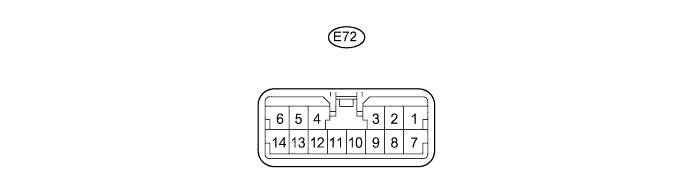

Отсоедините разъем E72 ЭБУ.
Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия E72-1 (B) - E72-14 (GND) B - W-B Питание аккумуляторной батареи Всегда 11-14 В E72-14 (GND) - масса W-B - масса Масса Всегда Менее 1 Ом - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.
Подсоедините разъем E72 ЭБУ.
Проверьте формирование импульсов в соответствии со значениями, приведенными в следующей таблице.
Номера контактов (обозначения) Цвет проводки Описание контактов Режим Заданные условия E72-9 (MPX1) - E72-14 (GND) V - W-B Линия передачи данных LIN Зажигание включено (IG) Формирование импульсов - УКАЗАНИЕ:
- Если результат проверки не отвечает требованиям, возможно, неисправен ЭБУ.
