Контрольная Лампа Предупреждения О Непристегнутом Ремне Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа "Хэтчбэк") -- Проверка |

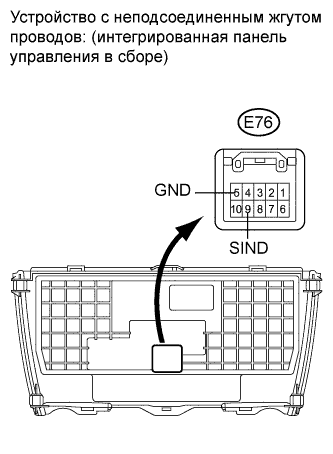

| 1. ПРОВЕРЬТЕ ИНТЕГРИРОВАННУЮ ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ (для моделей с автоматическим кондиционером) |
Проверьте состояние интегрированной панели управления в сборе (контрольной лампы ремня безопасности переднего пассажира).
Подайте напряжение аккумуляторной батареи на контакты разъема в соответствии с приведенной ниже таблицей.
- OK:
Контакты для подключения диагностического прибора Заданные условия Положительный (+) вывод аккумуляторной батареи → контакт E76-9 (SIND)
Отрицательный (-) вывод аккумуляторной батареи → E76-5 (GND)Контрольная лампа ремня безопасности включена
 |

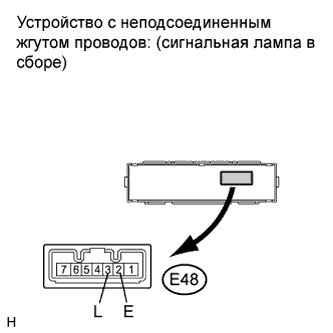

| 2. ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЛАМПУ В СБОРЕ (для моделей с кондиционером с ручным управлением) |
Проверьте состояние сигнальной лампы в сборе (контрольной лампы ремня безопасности переднего пассажира).
Подайте напряжение аккумуляторной батареи на контакты разъема в соответствии с приведенной ниже таблицей.
- OK:
Контакты для подключения диагностического прибора Заданные условия Положительный (+) вывод аккумуляторной батареи → E48-3 (L)
Отрицательный (-) вывод аккумуляторной батареи → E48-2 (E)Контрольная лампа ремня безопасности включена
 |
