Замок Ремня Безопасности Заднего Сиденья В Сборе (Для Моделей С Кузовом Типа "Седан") -- Снятие |
| 1. СНИМИТЕ ПОДУШКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Отцепите 2 передних крепления подушки сиденья от кузова автомобиля.
- ПРИМЕЧАНИЕ:
- Поскольку рама подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.
Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.
Повторите рассмотренную выше операцию для другого крепления.
 |
Отсоедините 2 задних крепления подушки сиденья от спинки сиденья.
Снимите подушку сиденья.
| 2. СНИМИТЕ ПРАВЫЙ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ В СБОРЕ |
Выверните болт и снимите правый замок ремня безопасности заднего сиденья с центральным ремнем в сборе.
 |
| 3. СНИМИТЕ БОКОВУЮ СПИНКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Выверните болт.
 |
Освободите направляющую и снимите боковую спинку левого заднего сиденья в сборе.
| 4. СНИМИТЕ БОКОВУЮ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Выверните болт.
 |
Освободите направляющую и снимите боковую спинку правого заднего сиденья в сборе.
| 5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
Освободите 10 захватов и снимите опорную накладку левой задней двери.
 |
| 6. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ |
| 7. СНИМИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ |
Освободите 2 захвата и 2 фиксатора и снимите левую боковую накладку заднего сиденья.
 |
| 8. СНИМИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ |
Освободите захват и 2 направляющие и снимите внутреннюю левую боковую панель облицовки крыши, как показано на рисунке.
 |
| 9. СНИМИТЕ ВНУТРЕННЮЮ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ |
Освободите 4 фиксатора и 2 направляющие и снимите внутреннюю левую боковую облицовку крыши в сборе.
 |
| 10. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 11. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ |
| 12. СНИМИТЕ ПРАВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 13. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ПАНЕЛЬ ОБЛИЦОВКИ КРЫШИ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 14. СНИМИТЕ ВНУТРЕННЮЮ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ В СБОРЕ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 15. СНИМИТЕ ЗАГЛУШКУ ОТВЕРСТИЯ РЕМНЯ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ |
Освободите 4 захвата и снимите заглушку отверстия ремня облицовки отделения для мелких вещей.
 |
| 16. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ (для моделей без заднего спойлера) |
Отсоедините разъем.
Освободите 3 захвата и 5 фиксаторов.
 |
Вытяните ремень из прорези и снимите панель облицовки отделения для мелких вещей в сборе.
| 17. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ (для моделей с задним спойлером) |
Освободите 3 фиксатора и 5 захватов.
|
Вытяните ремень из прорези и снимите панель облицовки отделения для мелких вещей в сборе.
| 18. СНИМИТЕ ЛЕВЫЙ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ В СБОРЕ |

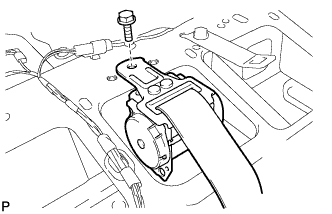

Выверните болт и отсоедините от пола левый замок ремня безопасности заднего сиденья с центральным ремнем в сборе.
 |

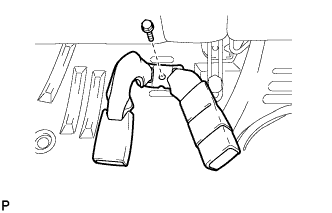

Выверните болт и снимите левый замок ремня безопасности заднего сиденья с центральным ремнем в сборе.
 |
