Замок Ремня Безопасности Заднего Сиденья В Сборе (Изготовитель – Tmc, Для Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150
СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 1 (с левой стороны)
СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (с левой стороны)
ОТКРЕПИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ
СНИМИТЕ ЛЕВЫЙ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ В СБОРЕ
СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 1 (с правой стороны)
СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (с правой стороны)
СНИМИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ
СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
СНИМИТЕ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА
СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
СНИМИТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ОПОРОЙ
СНИМИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ
СНИМИТЕ КРЫШКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ КРЫШКУ ЗАМКА СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
СНИМИТЕ ДЕРЖАТЕЛЬ ПОДГОЛОВНИКА ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ
СНИМИТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ
Замок Ремня Безопасности Заднего Сиденья В Сборе (Изготовитель – Tmc, Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие |
| 1. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 1 (с левой стороны) |
Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 1.
| 2. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (с левой стороны) |
Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 2.
| 3. ОТКРЕПИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ |

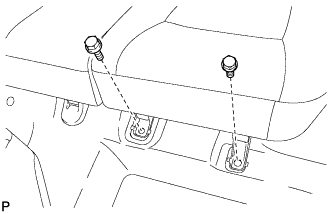

Выверните 2 болта.

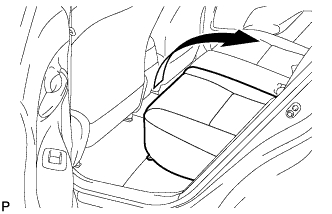

Открепите заднее сиденье в сборе, как показано на рисунке.
| 4. СНИМИТЕ ЛЕВЫЙ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ В СБОРЕ |

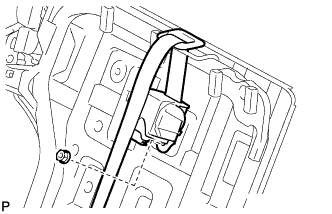

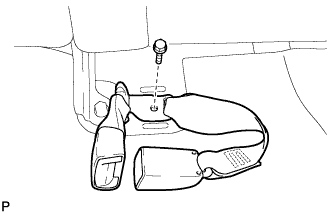

Выверните болт и снимите замок ремня безопасности заднего сиденья с центральным ремнем в сборе.
| 5. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 6. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 7. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 1 (с правой стороны) |
Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 1.
| 8. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЗАДНЕГО СИДЕНЬЯ № 2 (с правой стороны) |
Освободите 4 захвата и снимите накладку петли подушки заднего сиденья № 2.
| 9. СНИМИТЕ ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ |
Выверните 2 болта с передней стороны правого заднего сиденья в сборе.
Снимите 2 фиксатора.
Наклоните правое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта на задней части, и снимите правое заднее сиденье в сборе.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить кузов автомобиля.
| 10. СНИМИТЕ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Выверните болт и отсоедините центральный ремень безопасности заднего сиденья в сборе вместе с замком.
Снимите шайбу и правый замок ремня безопасности заднего сиденья в сборе от ремня безопасности заднего сиденья.
| 11. СНИМИТЕ СПИНКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
С помощью торцевого ключа "TORX" T45 выверните 2 болта "TORX" и снимите втулку и спинку правого заднего сиденья в сборе.
| 12. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ЦЕНТРАЛЬНОГО ПОДЛОКОТНИКА |

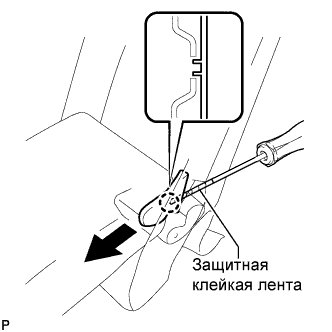

С помощью отвертки, обернутой лентой, снимите крышку петли центрального подлокотника, как показано на рисунке.
| 13. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ПОДЛОКОТНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |

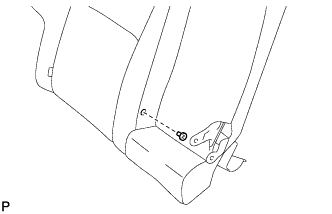

Выверните болт и снимите втулку.

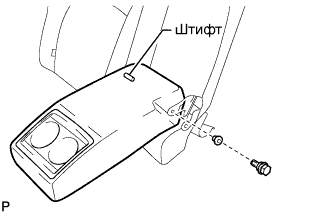

Отсоедините штырь и снимите центральный подлокотник заднего сиденья в сборе.
Снимите втулку.
| 14. СНИМИТЕ РЫЧАГ ЗАМКА ЗАДНЕГО СИДЕНЬЯ ВМЕСТЕ С ОПОРОЙ |

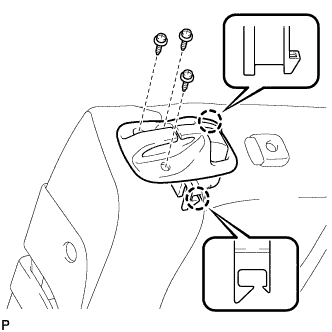

Выверните 3 винта.
Освободите 2 захвата и снимите рычаг замка заднего сиденья с опорой.
| 15. СНИМИТЕ КРЫШКУ КРЕПЛЕНИЯ РЕМНЯ БЕЗОПАСНОСТИ |

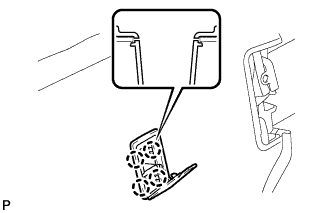

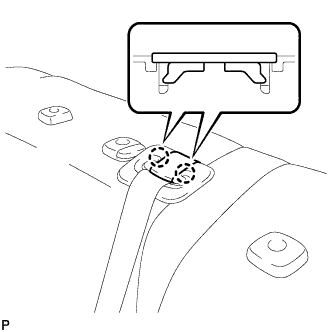

Освободите 2 захвата и снимите крышку крепления ремня безопасности.
| 16. СНИМИТЕ КРЫШКУ ПЛЕЧЕВОГО КРЕПЛЕНИЯ РЕМНЯ ЗАДНЕГО СИДЕНЬЯ |

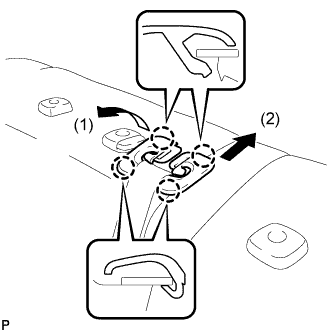

Сдвиньте крышку плечевого крепления ремня заднего сиденья в направлении, указанном стрелкой (1) на рисунке, чтобы освободить 2 захвата.
Сдвиньте крышку плечевого крепления ремня заднего сиденья в направлении, указанном стрелкой (2) на рисунке, чтобы освободить 2 захвата, и снимите крышку.
| 17. СНИМИТЕ КРЫШКУ ЗАМКА СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ |

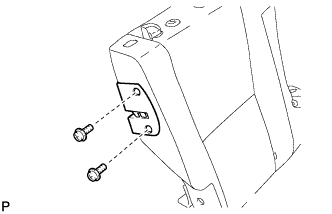

Выверните 2 винта и снимите крышку замка спинки правого заднего сиденья.
| 18. СНИМИТЕ ОБИВКУ СПИНКИ ЗАДНЕГО СИДЕНЬЯ |

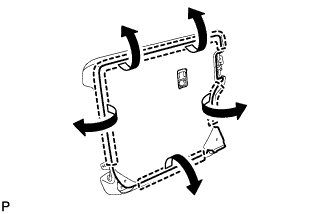

Освободите 4 захвата и снимите обивку спинки заднего сиденья.
| 19. СНИМИТЕ ПАНЕЛЬ ПОКРЫТИЯ СПИНКИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Освободите крепления и снимите панель покрытия спинки правого заднего сиденья в сборе.

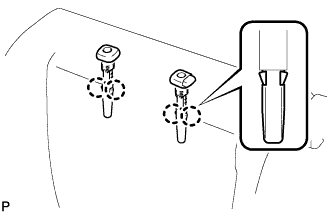

| 20. СНИМИТЕ ДЕРЖАТЕЛЬ ПОДГОЛОВНИКА ЗАДНЕГО СИДЕНЬЯ |
Освободите 4 захвата и снимите 2 держателя подголовника заднего сиденья.
| 21. СНИМИТЕ ОБИВКУ СПИНКИ РАЗДЕЛЬНОГО ЗАДНЕГО СИДЕНЬЯ |

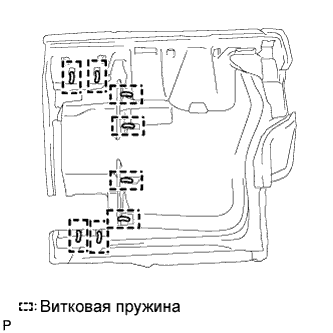

Снимите 8 витковых пружин и обивку спинки раздельного заднего сиденья с подушкой.

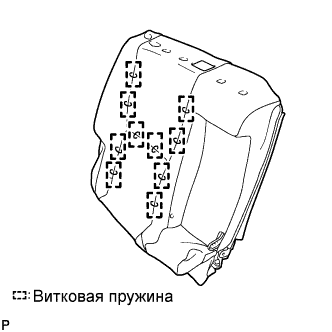

Снимите 10 витковых пружин и обивку спинки раздельного заднего сиденья.
| 22. СНИМИТЕ ЦЕНТРАЛЬНЫЙ РЕМЕНЬ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Отверните гайку и снимите центральный ремень безопасности заднего сиденья в сборе.
