Замок Ремня Безопасности Заднего Сиденья В Сборе (Изготовитель – Tmc, Для Моделей С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Пропустите напольные крепления ремней безопасности заднего сиденья через заднюю панель.

Установите центральный ремень безопасности заднего сиденья в сборе и закрепите его гайкой.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

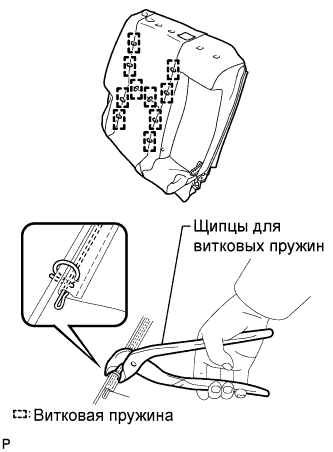

С помощью щипцов для витковых пружин установите 10 новых витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

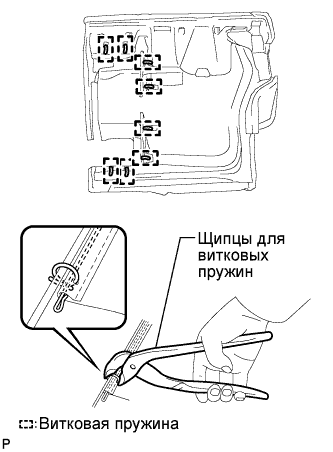

Установите обивку спинки раздельного заднего сиденья и закрепите ее 8 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Соблюдайте осторожность, чтобы не повредить обивку.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

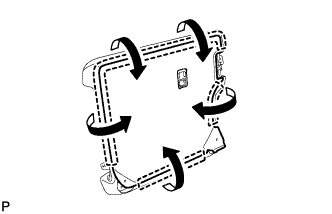

Временно установите обивку спинки раздельного заднего сиденья с подушкой на раму спинки правого заднего сиденья.

Введите в зацепление 4 захвата и установите 2 держателя подголовника заднего сиденья.

Временно установите панель покрытия спинки правого заднего сиденья в сборе на раму спинки правого заднего сиденья в сборе.

Введите в зацепление крепления и установите панель покрытия спинки правого заднего сиденья в сборе.

Введите в зацепление 4 захвата и установите обивку спинки заднего сиденья.

Закрепите крышку замка спинки правого заднего сиденья 2 винтами.

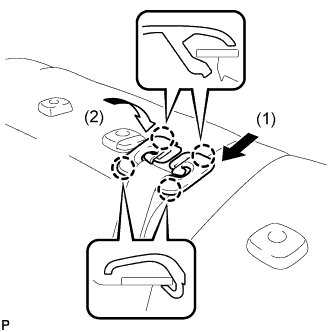

Сдвиньте крышку плечевого крепления ремня заднего сиденья в направлении, указанном стрелкой (1) на рисунке, чтобы ввести в зацепление 2 захвата.

Сдвиньте крышку плечевого крепления ремня заднего сиденья в направлении, указанном стрелкой (2) на рисунке, чтобы ввести в зацепление 2 захвата, и установите крышку.

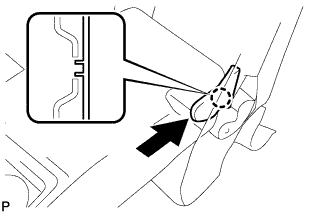

Установите крышку крепления ремня безопасности и закрепите ее 2 захватами.

Введите в зацепление 2 захвата и временно установите рычаг замка заднего сиденья с опорой.

Вверните 3 винта и установите рычаг замка заднего сиденья с опорой.

Установите втулку на спинку правого заднего раздельного сиденья в сборе.

Вставьте штифт в спинку заднего сиденья.

Закрепите центральный подлокотник заднего сиденья в сборе с помощью болта и втулки.

Введите в зацепление захват и установите крышку петли центрального подлокотника, как показано на рисунке.

С помощью торцевого ключа "TORX" T45 затяните 2 болта "TORX" и установите спинку правого заднего сиденья в сборе.

Момент затяжки:

Для моделей производства TMC, TMMT:

18 Н*м{184 кгс*см, 13 фунт-сила-футов}

Для моделей производства TMUK:

25 Н*м{255 кгс*см, 18 фунт-сила-футов}

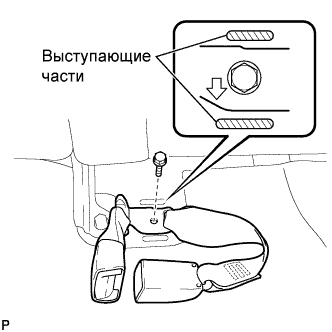

Установите центральный ремень безопасности заднего сиденья в сборе, правый замок ремня безопасности заднего сиденья в сборе, шайбу и болт.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Не допускайте, чтобы крепление замка ремня безопасности заднего сиденья в сборе и выступающие части панели пола перекрывались.

Установите правое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 1.

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 2.

Установите левый замок ремня безопасности заднего сиденья с центральным ремнем в сборе и закрепите его болтом.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Не допускайте, чтобы крепление левого замка ремня безопасности заднего сиденья с центральным ремнем в сборе и выступающие части панели пола перекрывались.

Установите левое заднее сиденье в сборе и закрепите его 2 болтами.

Момент затяжки:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 1.

Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 2.
