Задний Ремень Безопасности В Сборе (Для 3-Дверной Модели С Кузовом Типа "Хэтчбэк") -- Снятие |
| 1. СНИМИТЕ СКОБУ ЛЕВОГО ПЕРЕДНЕГО РЕМНЯ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ |
Выверните 2 болта и снимите скобу левого переднего ремня с катушкой и преднатяжителем в сборе.
 |
| 2. СНИМИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2 |
Освободите 8 захватов и снимите накладки петли подушки заднего сиденья № 2.
 |
| 3. СНИМИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
| 4. СНИМИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ |
Выверните 2 болта с передней стороны левого заднего сиденья в сборе.
 |
Снимите 2 фиксатора.
 |
Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить кузов автомобиля.
 |
| 5. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
Освободите 12 захватов и снимите опорную накладку передней левой двери.
 |
| 6. ОТСОЕДИНИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ |
| 7. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ |
Отцепите 2 подвески.
 |
Освободите 2 штифта и снимите панель облицовки отделения для мелких вещей в сборе.
| 8. СНИМИТЕ КОВРИК ЗАДНЕГО ПОЛА (для моделей без напольной коробки полки багажного отделения) |
Снимите коврик заднего пола.
 |
| 9. СНИМИТЕ КОВРИК ЗАДНЕГО ПОЛА (для моделей с напольной коробкой полки багажного отделения) |
Снимите коврик заднего пола.
 |
| 10. СНИМИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
Отцепите направляющую и снимите напольную коробку полки багажного отделения.
 |
| 11. СНИМИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
Отверните 2 гайки и снимите левую напольную коробку полки багажного отделения.
 |
| 12. СНИМИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ (заднюю) |
Выверните болт и снимите защелку ремня для удержания багажа в сборе.
- УКАЗАНИЕ:
- Порядок выполнения работ одинаков для правой и левой стороны.
 |
| 13. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без напольной коробки полки багажного отделения) |
Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.
 |
| 14. СНИМИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.
 |
| 15. СНИМИТЕ ПЕТЛЮ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ |
Выверните болт и снимите петлю спинки заднего сиденья в сборе.
 |
| 16. СНИМИТЕ ЛЕВУЮ НАРУЖНУЮ ПЕРЕДНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ В СБОРЕ |
Снимите фиксатор.
Отцепите 9 захватов, 8 фиксаторов и направляющую, а затем снимите левую переднюю наружную облицовочную панель в сборе.
| 17. СНИМИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ (с левой стороны) |
Выверните болт и снимите защелку ремня для удержания багажа в сборе.
 |
| 18. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ |
С помощью отвертки освободите захват.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать клейкой лентой.
 |
Отсоедините разъем и снимите лампу освещения салона № 2 в сборе.
| 19. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
Освободите 3 захвата и 4 фиксатора, и снимите левую боковую облицовочную панель полки багажного отделения в сборе.
 |
| 20. СНИМИТЕ ЗАДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ |

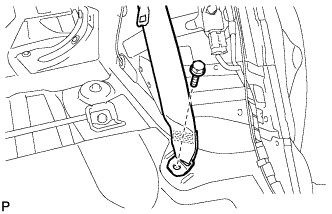

Выверните болт и отсоедините ремень безопасности заднего сиденья в сборе.
 |
Отверните гайку и снимите ремень безопасности заднего сиденья в сборе.
 |
