Задний Ремень Безопасности В Сборе (Для 3-Дверной Модели С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Установите ремень безопасности заднего сиденья в сборе и закрепите его гайкой.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

Закрепите ремень безопасности заднего сиденья в сборе болтом.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}

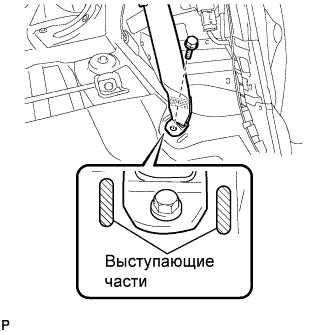

ПРИМЕЧАНИЕ:

Не допускайте, чтобы деталь крепления заднего ремня в сборе и выступающие части панели пола перекрывались.

Установите левую боковую облицовочную панель полки багажного отделения в сборе и закрепите 3 захватами и 4 фиксаторами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает левой боковой облицовочной панели полки багажного отделения в сборе.

Подсоедините разъем.

Установите лампу освещения салона № 2 в сборе и закрепите ее захватом.

Установите защелку ремня для удержания багажа в сборе и закрепите ее болтом.

Введите в зацепление 9 захватов, 8 фиксаторов и направляющую.

Установите левую переднюю наружную облицовочную панель в сборе и закрепите ее фиксатором.

Установите петлю спинки заднего сиденья в сборе и закрепите болтом.

Момент затяжки:

18 Н*м{185 кгс*см, 13 фунт-сила-футов}

Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.

Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

ПРИМЕЧАНИЕ:

После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.

Установите защелку ремня для удержания багажа в сборе и закрепите ее болтом.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Установите левую напольную коробку полки багажного отделения и закрепите ее 2 гайками.

Установите напольную коробку полки багажного отделения и введите в зацепление направляющую.

Установите коврик заднего пола.

Установите коврик заднего пола.

Введите в зацепление 2 штыря.

Установите панель облицовки отделения для мелких вещей в сборе и подсоедините 2 подвески.

Совместите метку совмещения (зеленую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 12 захватов, а затем установите опорную накладку левой передней двери.

Установите левое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Введите в зацепление 8 захватов и установите накладки петли подушки заднего сиденья № 2.

Проденьте скобу левого переднего ремня с катушкой и преднатяжителем в сборе через передний ремень безопасности в сборе.

Установите скобу левого переднего ремня с катушкой и преднатяжителем в сборе и закрепите 2 болтами.

Момент затяжки:

41 Н*м{420 кгс*см, 30 фунт-сила-футов}
