Задний Ремень Безопасности В Сборе (Для 5-Дверной Модели С Кузовом Типа Хэтчбэк) Установка. Corolla ZZE150

Система Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Ремни Безопасности. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ЗАДНИЙ РЕМЕНЬ В СБОРЕ

  2. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНИКА

  3. УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ

  4. УСТАНОВИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ (с левой стороны)

  5. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ

  6. УСТАНОВИТЕ ПЕТЛЮ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  7. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без напольной коробки полки багажного отделения)

  8. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения)

  9. УСТАНОВИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ (заднюю)

  10. УСТАНОВИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения)

  11. УСТАНОВИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

  12. УСТАНОВИТЕ КОВРИК ЗАДНЕГО ПОЛА В СБОРЕ (для моделей без задней напольной коробки полки багажника)

  13. УСТАНОВИТЕ КОВРИК ЗАДНЕГО ПОЛА В СБОРЕ (для моделей с задней напольной коробкой полки багажника)

  14. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ

  15. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

  16. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ

  17. УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  18. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

  19. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 1

  20. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2

Задний Ремень Безопасности В Сборе (Для 5-Дверной Модели С Кузовом Типа "Хэтчбэк") -- Установка



1. УСТАНОВИТЕ ЗАДНИЙ РЕМЕНЬ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите ремень безопасности заднего сиденья в сборе и закрепите его гайкой.

    Момент затяжки:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

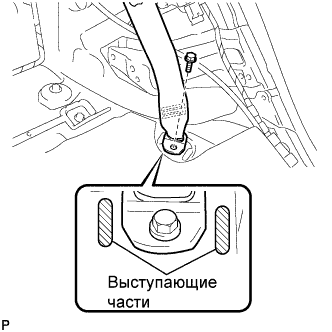

  1. Закрепите ремень безопасности заднего сиденья в сборе болтом.

    Момент затяжки:
    41 Н*м{420 кгс*см, 30 фунт-сила-футов}
    ПРИМЕЧАНИЕ:
    Не допускайте, чтобы крепление заднего ремня в сборе и выступающие части панели пола перекрывались.


2. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ПОЛКИ БАГАЖНИКА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите левую боковую облицовочную панель полки багажного отделения и закрепите ее 3 захватами и 4 фиксаторами.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что уплотнитель проема двери багажного отделения не зажат левой боковой облицовочной панелью полки багажного отделения.


3. УСТАНОВИТЕ ЛАМПУ ОСВЕЩЕНИЯ САЛОНА № 2 В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините разъем.

  1. Установите лампу освещения салона № 2 и закрепите ее захватом.



4. УСТАНОВИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ (с левой стороны)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите защелку ремня для удержания багажа и закрепите ее болтом.



5. УСТАНОВИТЕ ЛЕВУЮ БОКОВУЮ НАКЛАДКУ ЗАДНЕГО СИДЕНЬЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите левую боковую накладку заднего сиденья и закрепите ее 6 захватами и 2 фиксаторами.



6. УСТАНОВИТЕ ПЕТЛЮ СПИНКИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите петлю спинки заднего сиденья и закрепите ее болтом.

    Момент затяжки:
    18 Н*м{185 кгс*см, 13 фунт-сила-футов}


7. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без напольной коробки полки багажного отделения)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

    ПРИМЕЧАНИЕ:
    После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.


8. УСТАНОВИТЕ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите облицовочную накладку полки багажного отделения и закрепите ее 10 захватами.

    ПРИМЕЧАНИЕ:
    После установки убедитесь в том, что уплотнитель двери багажного отделения не мешает облицовочной накладке полки багажного отделения.


9. УСТАНОВИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ (заднюю)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите защелку ремня для удержания багажа и закрепите ее болтом.

    УКАЗАНИЕ:
    Порядок выполнения работ для правой и левой сторон одинаков.


10. УСТАНОВИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите левую напольную коробку полки багажного отделения и закрепите ее 2 гайками.



11. УСТАНОВИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ


12. УСТАНОВИТЕ КОВРИК ЗАДНЕГО ПОЛА В СБОРЕ (для моделей без задней напольной коробки полки багажника)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите коврик заднего пола.



13. УСТАНОВИТЕ КОВРИК ЗАДНЕГО ПОЛА В СБОРЕ (для моделей с задней напольной коробкой полки багажника)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите коврик заднего пола.



14. УСТАНОВИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ОТДЕЛЕНИЯ ДЛЯ МЕЛКИХ ВЕЩЕЙ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Введите в зацепление 2 штыря.

  1. Подсоедините 2 подвесных кронштейна и установите панель облицовки отделения для мелких вещей.



15. УСТАНОВИТЕ УПЛОТНИТЕЛЬ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Ремни Безопасности.Контрольная Лампа Ремня Безопасности Переднего Пассажира (Для Моделей С Кузовом Типа

  1. Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой задней двери.

    ПРИМЕЧАНИЕ:
    После установки убедитесь, что углы совмещены правильно.


16. УСТАНОВИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите опорную накладку левой задней двери и закрепите ее 8 фиксаторами.



17. УСТАНОВИТЕ ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ В СБОРЕ

  1. Установите левое заднее сиденье в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    Для моделей производства TMC:
    42 Н*м{428 кгс*см, 31 фунт-сила-футов}
    Для моделей производства TMUK, TMMT:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите 2 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

    Момент затяжки:
    Для моделей производства TMC:
    42 Н*м{428 кгс*см, 31 фунт-сила-футов}
    Для моделей производства TMUK, TMMT:
    37 Н*м{377 кгс*см, 27 фунт-сила-футов}


18. УСТАНОВИТЕ ПОДГОЛОВНИК ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


19. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 1.



20. УСТАНОВИТЕ НАКЛАДКУ ПЕТЛИ ПОДУШКИ ЗАДНЕГО СИДЕНЬЯ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Введите в зацепление 4 захвата и установите накладку петли подушки заднего сиденья № 2.
