Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие



1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
ПРЕДОСТЕРЕЖЕНИЕ:
Перед началом обслуживания обязательно изучите раздел "МЕРЫ ПРЕДОСТОРОЖНОСТИ" (Нажмите здесь).


2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДОСТЕРЕЖЕНИЕ:
После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности


3. СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Наклейте защитную клейкую ленту в месте, показанном на рисунке.

  1. Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 3 фиксатора и снимите левую отделочную накладку панели приборов.



4. СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Наклейте защитную клейкую ленту в месте, показанном на рисунке.

  1. Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 3 фиксатора и снимите правую отделочную накладку панели приборов.



5. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.



6. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией "multimode")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.



7. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.



8. СНИМИТЕ ЗАДНЮЮ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. С помощью отвертки расцепите 2 фиксатора.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 фиксатора.

  1. Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.



9. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ПАНЕЛИ ПОЛА (для моделей с механической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 7 захватов и снимите верхнюю переднюю облицовку панели пола.



10. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с механической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.



11. СНИМИТЕ КОРПУС УКАЗАТЕЛЯ ПОЛОЖЕНИЯ В СБОРЕ (для моделей с механической трансмиссией "multimode")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 7 захватов.

  1. Отсоедините разъем и снимите корпус индикатора положения в сборе.



12. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с механической трансмиссией "multimode")


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните два винта <Е> или <F>.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.



13. СНИМИТЕ КОРПУС ИНДИКАТОРА ПОЛОЖЕНИЯ В СБОРЕ (для моделей с автоматической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 7 захватов и снимите корпус индикатора положения в сборе.



14. СНИМИТЕ НИЖНЮЮ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ (для моделей с автоматической трансмиссией)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните два винта <Е> или <F>.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.



15. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей без крышки вещевого ящика в облицовке туннеля пола)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите коврик вещевого ящика в облицовке туннеля пола.



16. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА (для моделей с крышкой вещевого ящика в облицовке туннеля пола)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите коврик вещевого ящика в облицовке туннеля пола.



17. СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В СБОРЕ (для моделей без крышки вещевого ящика в облицовке туннеля пола)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и 2 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.



18. СНИМИТЕ ЗАДНИЙ ВЕЩЕВОЙ ЯЩИК В СБОРЕ (для моделей с крышкой вещевого ящика в облицовке туннеля пола)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта и 2 винта.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.



19. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Освободите 3 захвата.

  1. Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.



20. СНИМИТЕ ПЕРЕДНЮЮ ВСТАВКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Освободите 3 захвата.

  1. Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.



21. СНИМИТЕ НИЖНИЙ ЛОТОК ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. С помощью отвертки освободите 4 захвата и снимите нижний лоток панели приборов.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


22. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните два винта <Е> или <F>.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Освободите 4 захвата и 2 направляющие.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Расцепите 2 захвата и направляющую и снимите нижнюю отделочную накладку панели приборов.



23. СНИМИТЕ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните два винта <Е> или <F>.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Дополнительная Система (Пассивной) Безопасности.Система Подушек Безопасности.Центральный Блок Управления Системы Srs (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Расцепите 2 захвата и 2 фиксатора и снимите нижнюю отделочную накладку панели приборов № 2.



24. СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS

  1. Отогните коврик.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

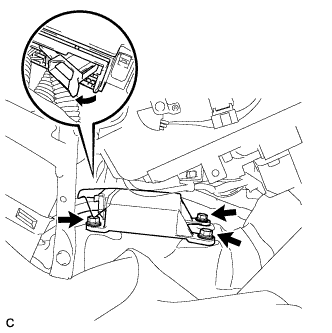

  1. Отсоедините держатель (с разъемами).

    ПРИМЕЧАНИЕ:
    При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

  1. Выверните 3 болта и снимите центральный блок управления системы SRS в сборе.
