Антенна Системы Навигации (Для Моделей С Кузовом Типа Седан) Установка. Corolla ZZE150

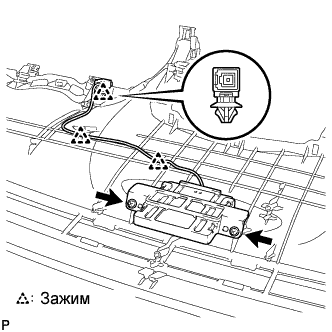

Установите антенну системы навигации в сборе и закрепите ее 2 винтами.

Введите в зацепление 3 зажима.

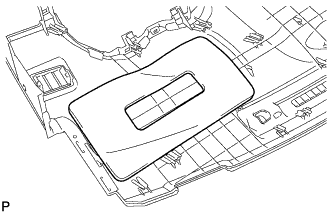

Установите новую подушку панели приборов № 3.

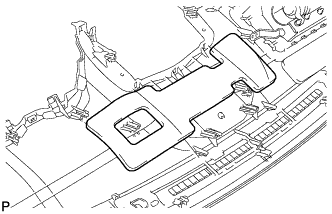

Установите новую подушку панели приборов № 2.

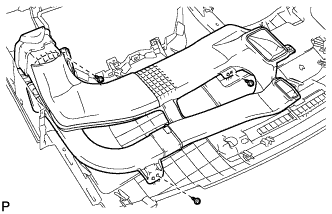

Установите воздуховод № 3 соединения отопителя и воздуховода с дефлектором и закрепите его 3 винтами <B>.

Установите воздуховод № 1 соединения отопителя и воздуховода с дефлектором и закрепите его 3 винтами <B>.

Установите воздуховод № 2 соединения отопителя и воздуховода с дефлектором и закрепите его 4 винтами <B>.

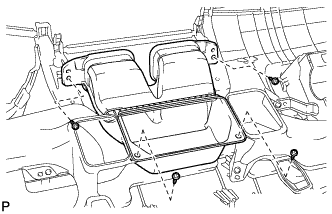

Установите сопло оттаивателя в сборе и закрепите его 3 винтами <B>.

Если устанавливается новая верхняя часть панели приборов в сборе.

1. Непосредственно перед установкой новой верхней части панели приборов в сборе отогните и обрежьте участки, показанные на рисунке (посадочные места для молдингов).








Введите в зацепление 5 захватов.

ПРИМЕЧАНИЕ:

1. Устанавливая верхнюю панель приборов в сборе, будьте осторожны, не повредите ее и рулевое колесо в сборе.

2. Убедитесь, что жгут проводов не зажат в захватах.


Введите в зацепление 5 фиксаторов и 4 направляющие.

Вверните 2 винта <В>.

Введите в зацепление все зажимы.

Вверните болт <A> подушки безопасности пассажира.

Момент затяжки:

20 Н*м{204 кгс*см, 15 фунт-сила-футов}

Подсоедините все разъемы и установите верхнюю панель приборов в сборе.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Подсоедините разъем.

Введите в зацепление 2 захвата и установите накладку обшивки проема передней левой двери.

Совместите сборочную метку (розовую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Подсоедините все разъемы.

Введите в зацепление 6 захватов и 3 фиксатора и установите нижнюю отделочную накладку панели приборов.

Введите в зацепление 2 фиксатора и установите накладку обшивки проема передней правой двери.

Совместите сборочную метку (зеленую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 3 захвата и 4 фиксатора.

Установите дверцу ящика панели приборов № 1 и закрепите ее винтом <B>.

Вставьте дверцу перчаточного ящика в горизонтальном направлении и введите в зацепление 2 петли.

ПРИМЕЧАНИЕ:

Посадка дверцы на петли сверху может привести к деформации петель. Будьте внимательны, устанавливайте дверцу отделения перчаточного ящика строго горизонтально.

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы ввести в зацепление 2 стопора.

Введите в зацепление захват, установите упор дверцы перчаточного ящика и установите дверцу перчаточного ящика в сборе.

Снимите защитную крышку.

Установите новый фиксатор <A> на левую стойку ветрового стекла.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Снимите защитную крышку.

Установите новый фиксатор <A> на правую стойку ветрового стекла.

Установите обивку правой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Подсоедините разъем и временно установите щиток приборов в сборе.

ПРИМЕЧАНИЕ:

При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.

Введите в зацепление 2 направляющие.

ПРИМЕЧАНИЕ:

1. Устанавливая панель управления, будьте осторожны, не повредите направляющую.

2. Устанавливая щиток приборов в сборе, надежно закрепите направляющие в отверстиях на верхней панели приборов в сборе.


Установите щиток приборов и закрепите его 2 винтами.

Введите в зацепление направляющую, захват и 3 фиксатора и установите облицовку панели управления.

Снимите защитную ленту с кожухом рулевой колонки.

Подсоедините разъем.

Введите в зацепление 2 направляющие, 2 захвата и 4 фиксатора и установите центральный регулятор температуры воздуха в салоне на панели приборов в сборе.

Введите в зацепление 2 захвата и 2 фиксатора и установите левую отделочную накладку панели приборов.

Введите в зацепление 2 захвата и 2 фиксатора и установите правую отделочную накладку панели приборов.

Введите в зацепление 3 захвата и фиксатор и установите левую нижнюю отделочную накладку панели приборов.

Введите в зацепление 3 захвата и фиксатор и установите правую нижнюю отделочную накладку панели приборов
