Приемник Системы Навигации (Для Моделей С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Навигация. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ИЗВЛЕКИТЕ ДИСК С КАРТОЙ

  2. СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  3. СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ

  4. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

  5. СНИМИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ С КРОНШТЕЙНОМ

  6. СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 2

  7. СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 1

  8. СНИМИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ

Приемник Системы Навигации (Для Моделей С Кузовом Типа "Хэтчбэк") -- Снятие



1. ИЗВЛЕКИТЕ ДИСК С КАРТОЙ

  1. Включите зажигание (IG).

  1. Нажмите кнопку "OPEN" (открыть).

  1. Чтобы извлечь диск с картой, нажмите кнопку "MAP" (карта).



2. СНИМИТЕ ЛЕВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Приемник Системы Навигации (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Наклейте защитную клейкую ленту в месте, показанном на рисунке.

  1. Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 3 фиксатора и снимите левую отделочную накладку панели приборов.



3. СНИМИТЕ ПРАВУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Приемник Системы Навигации (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Наклейте защитную клейкую ленту в месте, показанном на рисунке.

  1. Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 3 фиксатора и снимите правую отделочную накладку панели приборов.



4. СНИМИТЕ ЦЕНТРАЛЬНЫЙ ВОЗДУХОВОД С ДЕФЛЕКТОРОМ ПАНЕЛИ ПРИБОРОВ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Приемник Системы Навигации (Для Моделей С Кузовом Типа Хэтчбэк) Снятие

  1. Освободите 5 захватов, 2 фиксатора и 3 направляющие.

  1. Отсоедините все разъемы и снимите центральный регулятор температуры воздуха в салоне с панели приборов в сборе.



5. СНИМИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ С КРОНШТЕЙНОМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 болта.

  1. Вытяните приемник системы навигации с кронштейном по направлению к задней части автомобиля и расцепите 4 фиксатора.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Отсоедините все разъемы и снимите приемник системы навигации с кронштейном.



6. СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

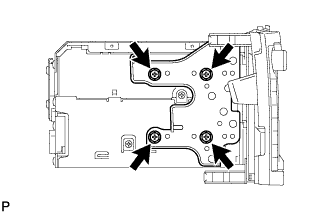

  1. Выверните 4 винта и снимите кронштейн радиоприемника № 2.



7. СНИМИТЕ КРОНШТЕЙН РАДИОПРИЕМНИКА № 1


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 4 винта и снимите кронштейн радиоприемника № 1.



8. СНИМИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ
