Приемник Системы Навигации (Для Моделей С Кузовом Типа Седан) Снятие. Corolla ZZE150

Включите зажигание (IG).

Нажмите кнопку "OPEN" (открыть).

Чтобы извлечь диск с картой, нажмите кнопку "MAP" (карта).

Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.

Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

Освободите два захвата и фиксатор и снимите левую отделочную накладку панели приборов.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

Освободите два захвата и фиксатор и снимите правую отделочную накладку панели приборов.

Освободите 2 захвата, 4 фиксатора и 2 направляющие.

Отсоедините разъемы и снимите центральный регулятор температуры воздуха в салоне с панели приборов в сборе.

Выверните 4 болта.

Вытяните приемник системы навигации с кронштейном по направлению к задней части автомобиля и расцепите 4 фиксатора.

Отсоедините все разъемы и снимите приемник системы навигации с кронштейном.

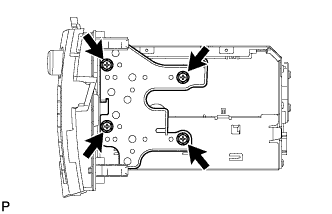

Выверните 4 винта и снимите кронштейн радиоприемника № 2.

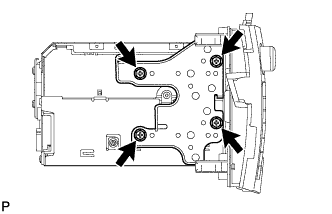

Выверните 4 винта и снимите кронштейн радиоприемника № 1.
