Выключатели На Рулевом Колесе (Изготовитель – Tmc) -- Снятие |
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ |
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО (-) ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода подождите 90 секунд, чтобы исключить срабатывание подушки безопасности (Нажмите здесь).
| 3. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3 |
Отверткой с обернутым клейкой лентой концом освободите захват и снимите нижний кожух рулевого колеса №3.
 |
| 4. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2 |
Отверткой с обернутым клейкой лентой концом освободите захват и снимите нижний кожух рулевого колеса №2.
 |
| 5. СНИМИТЕ НАКЛАДКУ РУЛЕВОГО КОЛЕСА |
С помощью торцевого гаечного ключа для винтов "TORX" (T30) ослабьте затяжку 2 винтов "TORX" так, чтобы канавка по окружности винта вошла в корпус с резьбой.
Вытяните накладку рулевого колеса из рулевого колеса и возьмите ее одной рукой, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- При снятии накладки рулевого колеса будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.
 |
Отсоедините разъем звукового сигнала от накладки рулевого колеса.
 |
Отверткой с обернутым клейкой лентой концом отсоедините разъем подушки безопасности и снимите накладку рулевого колеса.
- ПРИМЕЧАНИЕ:
- При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
| 6. СНИМИТЕ ЛЕВУЮ ПАНЕЛЬ ВЫКЛЮЧАТЕЛЕЙ НА РУЛЕВОМ КОЛЕСЕ (для моделей без переключателя управления переключением передач) |

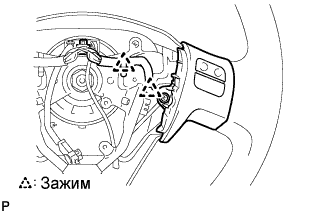

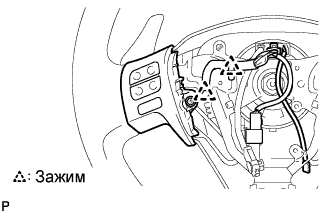

Отсоедините разъем выключателей на рулевом колесе от витого кабеля и освободите 2 зажима.

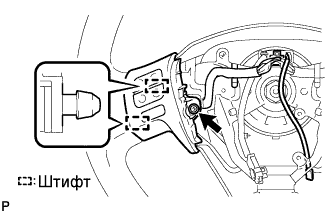

Выверните винт.
 |

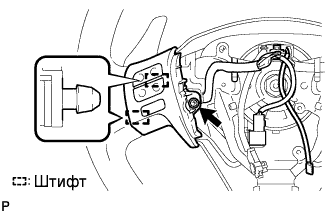

Освободите 2 штыря и снимите левые переключатели на рулевом колесе.
| 7. СНИМИТЕ ЛЕВУЮ ПАНЕЛЬ ВЫКЛЮЧАТЕЛЕЙ НА РУЛЕВОМ КОЛЕСЕ (для моделей с переключателем управления переключением передач) |

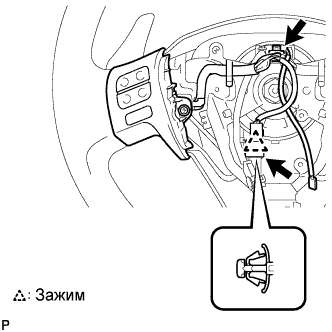

Отсоедините разъем переключателей на рулевом колесе от витого кабеля.
 |
Отсоедините зажим от рулевого колеса в сборе.
Отсоедините разъем.
Расцепите 2 зажима.
 |
Выверните винт.
 |

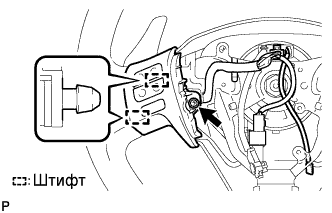

Освободите 2 штыря и снимите левые переключатели на рулевом колесе.
| 8. СНИМИТЕ ВЫКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ (для моделей без переключателя управления переключением передач) |

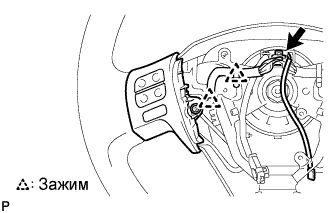

Отсоедините разъем выключателей на рулевом колесе от витого кабеля и освободите 2 зажима.
 |

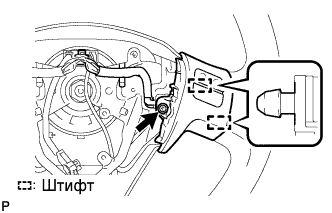

Выверните винт.
 |

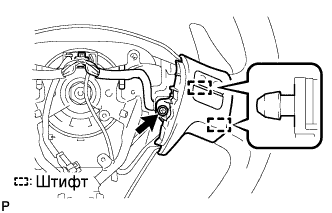

Освободите 2 штыря и снимите переключатели на рулевом колесе.

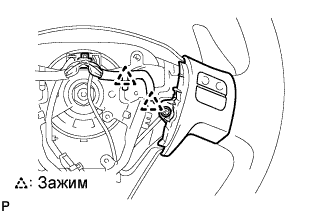

Расцепите 2 зажима.
 |
Выверните винт.
 |
Освободите 2 штыря и снимите переключатели на рулевом колесе.
| 9. СНИМИТЕ ВЫКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ (для моделей с переключателем управления переключением передач) |

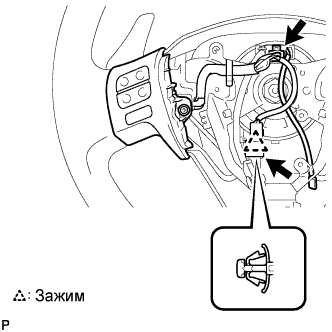

Отсоедините разъем переключателей на рулевом колесе от витого кабеля.
 |
Отсоедините зажим от рулевого колеса в сборе.
Отсоедините разъем.
Расцепите 2 зажима.
 |
Выверните винт.
 |
Освободите 2 штыря и снимите переключатели на рулевом колесе.
Расцепите 2 зажима.
 |
Выверните винт.
 |
Освободите 2 штыря и снимите переключатели на рулевом колесе.
