Шнур Радиоантенны (Для 3-Дверной Модели С Кузовом Типа Хэтчбэк) Снятие. Corolla ZZE150

С помощью рычага регулировки наклона опустите рулевое колесо в сборе.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Освободите 2 захвата и 4 фиксатора, а затем снимите облицовку панели управления в сборе.

Выверните 4 винта.

Вытяните щиток приборов в сборе, отсоедините разъем и снимите щиток приборов в сборе.

ПРИМЕЧАНИЕ:

При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

Освободите 3 фиксатора и снимите левую отделочную накладку панели приборов.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте съемник молдингов и двигайте съемник по направлению к фиксатору.

Тяните съемник двумя руками, чтобы расцепить фиксатор, как показано на рисунке.

Освободите 3 фиксатора и снимите правую отделочную накладку панели приборов.

Освободите 5 захватов, 2 фиксатора и 3 направляющие.

Отсоедините все разъемы и снимите центральный регулятор температуры воздуха в салоне с панели приборов в сборе.

Наклейте защитную клейкую ленту в местах, показанных на рисунке.

Используя отвертку, отцепите 5 захватов и 2 направляющих <A>.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Отцепите 2 направляющих <B> и снимите угловую часть обивки левой стойки ветрового стекла.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Отцепите направляющую и снимите обивку левой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Отцепите направляющую и снимите обивку левой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Потяните верхнюю часть обивки по направлению внутрь салона и освободите 2 фиксатора.

Срежьте фиксатор <A>.

Отцепите направляющую и снимите обивку правой стойки ветрового стекла.

Снимите фиксатор <A> с кузова автомобиля.

Защитите подушку безопасности занавесочного типа в сборе.

1. Укройте подушку куском ткани или нейлона размером 700 мм (27,56 дюйма) x 120 мм (4,72 дюйма) и закрепите края ткани клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.

С помощью отвертки расцепите 2 фиксатора.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Освободите 2 фиксатора.

Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.

Расцепите 7 захватов и снимите верхнюю переднюю облицовку панели пола.

Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.

Освободите 7 захватов.

Отсоедините разъем и снимите корпус индикатора положения в сборе.

Выверните два винта <Е> или <F>.

Расцепите 4 захвата и 6 фиксаторов и снимите нижнюю центральную отделочную накладку панели приборов.

Расцепите захват и освободите упор дверцы перчаточного ящика.

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы освободить 2 стопора, и опустите дверцу перчаточного ящика так, чтобы выровнять переднюю часть дверцы.

Потяните дверцу перчаточного ящика в горизонтальном направлении от задней части автомобиля, чтобы освободить 2 петли, и снимите дверцу перчаточного ящика.

ПРИМЕЧАНИЕ:

Снимая дверцу перчаточного ящика, не тяните ее вверх, поскольку это может привести к деформации петель при повторной установке дверцы. Вытягивайте дверцу отделения строго горизонтально.

Снимите концевую облицовку панели управления.

Выверните два винта <C> или <D>.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Освободите захват и фиксатор.

Освободите 2 захвата и 2 фиксатора.

Как показано на рисунке, снимите дверцу ящика панели приборов № 1 в сборе.

Отсоедините разъем.

Наклейте защитную клейкую ленту в местах, показанных на рисунке.

С помощью рычага регулировки наклона опустите рулевое колесо в сборе.

Отсоедините разъем.

Выверните два винта <C> или <D>.

Выверните 2 болта <A> или <В> подушки безопасности пассажира.

Освободите 4 фиксатора и 3 захвата.

Освободите 5 захватов и снимите верхнюю панель приборов в сборе.

ПРИМЕЧАНИЕ:

Снимая верхнюю панель приборов в сборе, будьте осторожны, не повредите ее и рулевое колесо в сборе.

Освободите 4 фиксатора и снимите центральную облицовку панели управления в сборе.

Выверните 4 болта <K> и снимите крышку отверстия радиоприемника с кронштейном.

Отверните 4 болта.

Вытяните радиоприемник с кронштейном по направлению к задней части автомобиля и расцепите 4 фиксатора.

Отсоедините все разъемы и снимите радиоприемник с кронштейном.

Выверните 4 болта.

Вытяните приемник системы навигации с кронштейном по направлению к задней части автомобиля и расцепите 4 фиксатора.

Отсоедините все разъемы и снимите приемник системы навигации с кронштейном.

Отсоедините разъем.

Расцепите зажим.

Выверните болт.

Отсоедините разъем.

Расцепите 5 зажима и снимите антенный шнур.

Отсоедините разъем.

Расцепите зажим.

Выверните болт.

Отсоедините разъем.

Расцепите 4 зажима и снимите антенный шнур.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Снимите коврик вещевого ящика в облицовке туннеля пола.

Выверните 4 болта и 2 винта.

Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.

Выверните 4 болта и 2 винта.

Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 1.

Освободите 3 захвата.

Отсоедините направляющую и снимите переднюю вставку вещевого ящика в облицовке туннеля пола № 2.

С помощью отвертки освободите 4 захвата и снимите нижний лоток панели приборов.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

Выверните два винта <Е> или <F>.

Освободите 4 захвата и 2 направляющие.

Расцепите 2 захвата и направляющую и снимите нижнюю отделочную накладку панели приборов.

Выверните два винта <Е> или <F>.

Расцепите 2 захвата и 2 фиксатора и снимите нижнюю отделочную накладку панели приборов № 2.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

Освободите 2 захвата и снимите щиток наружной направляющей сиденья.

Освободите 2 захвата и снимите щиток внутренней направляющей сиденья.

Выверните 2 болта с задней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

Выверните 2 болта с передней стороны сиденья.

Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в центральное положение. Затем с помощью ручки отпускания регулятора наклона переместите спинку сиденья в вертикальное положение.

Отсоедините разъемы, расположенные под сиденьем.

Снимите сиденье.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите 8 захватов и снимите накладки петли подушки заднего сиденья № 2.

Выверните 2 болта с передней стороны левого заднего сиденья в сборе.

Снимите 2 фиксатора.

Наклоните левое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта, и снимите левое заднее сиденье в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите 8 захватов и снимите накладки петли подушки заднего сиденья № 2.

Выверните болт и отсоедините центральный ремень безопасности заднего сиденья в сборе вместе с замком.

Снимите шайбу и правый замок ремня безопасности заднего сиденья в сборе от ремня безопасности заднего сиденья.

Выверните 2 болта с передней стороны правого заднего сиденья в сборе.

Снимите 2 фиксатора.

Наклоните правое заднее сиденье в сборе вперед, чтобы вывернуть 2 болта на задней части, и снимите правое заднее сиденье в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите 12 захватов и снимите опорную накладку передней левой двери.

Освободите 2 фиксатора.

Отцепите направляющую и снимите боковую облицовочную накладку с левой стороны кожуха.

Снимите уплотнитель обшивки проема левой передней двери.

Отцепите 2 подвески.

Освободите 2 штифта и снимите панель облицовки отделения для мелких вещей в сборе.

Снимите коврик заднего пола.

Снимите коврик заднего пола.

Отцепите направляющую и снимите напольную коробку полки багажного отделения.

Отверните 2 гайки.

Отцепите направляющую и снимите правую напольную коробку полки багажного отделения.

Отверните 2 гайки и снимите левую напольную коробку полки багажного отделения.

Выверните болт и снимите защелку ремня для удержания багажа в сборе.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

Освободите 10 захватов и снимите облицовочную накладку полки багажного отделения.

Выверните 2 болта и снимите скобу левого переднего ремня с катушкой и преднатяжителем в сборе.

Выверните болт и снимите петлю спинки заднего сиденья в сборе.

Снимите фиксатор.

Отцепите 9 захватов, 8 фиксаторов и направляющую, а затем снимите левую переднюю наружную облицовочную панель в сборе.

Выверните 2 винта.

Освободите фиксатор и снимите облицовочную накладку левой средней стойки кузова.

Выверните болт и снимите защелку ремня для удержания багажа в сборе.

С помощью отвертки освободите захват.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Отсоедините разъем и снимите лампу освещения салона № 2 в сборе.

Освободите 3 захвата и 4 фиксатора, и снимите левую боковую облицовочную панель полки багажного отделения в сборе.

Освободите 4 фиксатора и снимите левую внутреннюю боковую облицовку крыши в сборе.

Освободите 2 захвата и сдвиньте крышку держателя стойки внутреннего зеркала заднего вида, как показано на рисунке.

Освободите 6 захватов и снимите крышку держателя стойки внутреннего зеркала заднего вида.

Снимите крышку датчика дождя.

С помощью съемника молдингов расцепите 4 фиксатора и 4 захвата.

Отсоедините разъем и снимите лампу индивидуального освещения в сборе.

С помощью съемника молдингов освободите 4 захвата и снимите крышку кронштейна противосолнечного козырька.

Освободите 2 фиксатора и снимите левый противосолнечный козырек.

Освободите 2 фиксатора с кузова автомобиля.

С помощью съемника фиксаторов освободите 4 захвата.

ПРИМЕЧАНИЕ:

При поддевании крышек верхнего поручня не прилагайте чрезмерных усилий, чтобы не допустить их деформации.

УКАЗАНИЕ:

1. Осторожно подденьте накладки верхнего поручня, как показано на рисунке, чтобы снять их.

2. Перед использованием оберните рабочую часть съемника фиксаторов клейкой лентой.


Снимите 2 крышки верхнего поручня рукой.

Расцепите 2 фиксатора и снимите верхний поручень в сборе.

Освободите 2 фиксатора с кузова автомобиля.

УКАЗАНИЕ:

Выполните эту же операцию для 3 других верхних поручней.

С помощью отвертки освободите 4 захвата и снимите крышку лампы.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Освободите захват и направляющую и снимите колпак лампы освещения салона.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

С помощью отвертки освободите 2 захвата <A>, как показано на рисунке.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

Освободите 2 захвата <B>.

С помощью отвертки освободите 4 захвата и снимите лампы освещения салона № 1 в сборе.

Поверните держатель козырька примерно на 45° и вытяните его, как показано на рисунке.

Расцепите 2 захвата и снимите держатель противосолнечного козырька.

УКАЗАНИЕ:

Порядок выполнения работ для правой и левой сторон одинаков.

Для моделей с датчиком дождя:

1. Отсоедините разъем внутреннего зеркала заднего вида.






2. Отсоедините разъем датчика дождя


Отсоедините разъем жгута электропроводки крыши № 1 и отцепите все зажимы от левой стойки ветрового стекла.

Отсоедините разъем жгута электропроводки крыши № 1 от распределительного блока панели приборов.

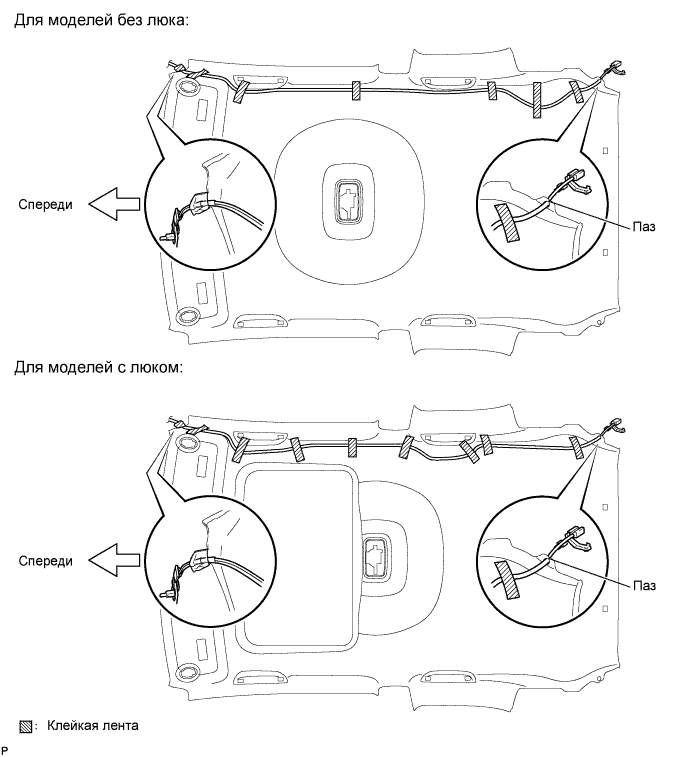

Отсоедините разъем антенного шнура № 2 в сборе и отцепите все зажимы от правой стойки ветрового стекла.

Отсоедините разъемы антенного шнура № 2 в сборе и выверните болт из правой задней стойки.

Снимите 3 фиксатора.

Отцепите 2 крепежных крюка.

Снимите обивку крыши в сборе с автомобиля через дверь пассажира.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

Для моделей с датчиком дождя:

1. Отсоедините разъем внутреннего зеркала заднего вида.






2. Отсоедините разъем датчика дождя


Отсоедините разъем жгута электропроводки крыши № 1 и отцепите все зажимы от левой стойки ветрового стекла.

Отсоедините разъем жгута электропроводки крыши № 1 от распределительного блока панели приборов.

Отсоедините разъем антенного шнура и отцепите все зажимы от правой стойки ветрового стекла.

Отсоедините разъемы антенного шнура в сборе и выверните болт из правой задней стойки.

Отсоедините разъем приводного механизма люка.

Снимите 3 фиксатора.

Отцепите 2 крепежных крюка.

Снимите обивку крыши в сборе с автомобиля через дверь пассажира.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

Снимите клейкую ленту, чтобы можно было снять антенный шнур № 2.

Освободите антенный шнур № 2 из выреза в обивке крыши. Снимите антенный шнур № 2 с обивки крыши.
